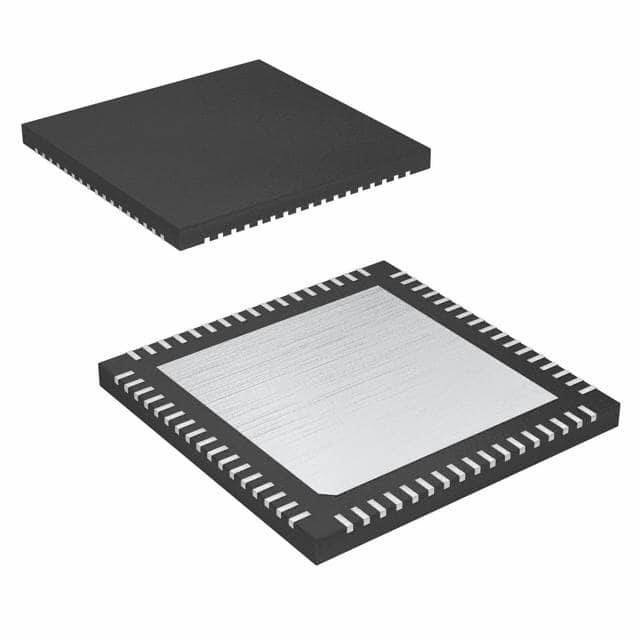

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN เทคโนโลยี Infineon

คําอธิบายทั่วไป

PSoC® 5LP เป็นระบบที่สามารถเขียนโปรแกรมได้จริงบนชิป (system-on-chip) ผสมรวมอุปกรณ์นอกแบบแอนาล็อกและดิจิตอลที่สามารถตั้งค่าได้, เอมโมรี และไมโครคอนโทรลเลอร์บนชิปเดียวสถาปัตยกรรม PSoC 5LP เพิ่มการทํางาน:
■ 32 บิต ARM Cortex-M3 core plus DMA controller ในระดับสูงสุด 80 MHz
■ พลังงานที่ต่ํามาก กับช่วงความดันที่กว้างที่สุดในอุตสาหกรรม
■ อุปกรณ์นอกดิจิทัลและอานาลอกที่สามารถเขียนโปรแกรมได้ ทําให้สามารถทํางานได้ตามความต้องการ
■ การนําทางแบบยืดหยุ่นของฟังก์ชันอานาล็อกหรือดิจิตอลใด ๆ ไปยังปินใด ๆ
อุปกรณ์ PSoC ใช้สถาปัตยกรรมระบบบนชิปที่สามารถปรับแต่งได้สูงสําหรับการออกแบบการควบคุมที่ฝังไว้ พวกเขาบูรณาการวงจรแบบแอนาล็อกและดิจิตอลที่สามารถปรับแต่งได้ โดยควบคุมโดยไมโครคอนโทรลเลอร์บนชิปอุปกรณ์ PSoC เดียวสามารถบูรณาการฟังก์ชันด้านนอกดิจิตอลและแอนาล็อกได้มากถึง 100, ลดเวลาออกแบบ พื้นที่ในบอร์ด, การบริโภคพลังงาน และค่าใช้จ่ายของระบบ โดยปรับปรุงคุณภาพของระบบ

ลักษณะ

■ ลักษณะการทํางาน
□ ระยะความดัน: 1.71 ถึง 5.5 วอลต์ สูงสุด 6 ด้านพลังงาน
□ ระยะอุณหภูมิ (บริเวณรอบตัว) 40 - 85 °C [1]
□ การทํางานแบบ DC ถึง 80MHz
□ รูปแบบพลังงาน
• โหมดทํางาน 3.1 mA ที่ 6 MHz และ 15.4 mA ที่ 48 MHz
• ระบบนอน 2-μA
• รูปแบบนอนหนาว 300-nA กับการเก็บความจําของ RAM
□ ระบบควบคุมแรงกระตุ้น จากการเข้า 0.5 วอลต์ ถึงการออก 5 วอลต์
■ ผลงาน
□ 32 บิต ARM Cortex-M3 CPU, 32 ทางเข้าตัด
□ เครื่องควบคุมการเข้าถึงความจําโดยตรง (DMA) 24 ช่อง
■ ความทรงจํา
□ โปรแกรม แฟลช ขนาด 256 KB, พร้อม คาช และ ปลอดภัย
□ ขนาดเพิ่มเติม 32 KB สําหรับรหัสแก้ไขความผิดพลาด (ECC)
□ ขนาด RAM สูงสุด 64 KB
□ 2 KB EEPROM
■ อุปกรณ์นอกดิจิทัล
□ 4 บล็อค 16 บิท ระยะเวลา, เคาน์เตอร์ และ PWM (TCPWM)
□ I2C ความเร็วรถบัส 1 Mbps
□ อินเตอร์เฟซด้านนอกที่ได้รับการรับรอง USB 2.0 ความเร็วเต็ม (FS) 12 Mbps (TID # 10840032) โดยใช้ออสซิลเลาเตอร์ภายใน [1]
D 20 ถึง 24 บล็อกดิจิตอลทั่วไป (UDB) ที่สามารถเขียนโปรแกรมได้เพื่อสร้างฟังก์ชันจํานวนใด ๆ:
• เครื่อง วาง เวลา 8 บิต, 16 บิต, 24 บิต และ 32 บิต, เครื่อง นับ และ เครื่อง PWM
• อินเตอร์เฟซ I2C, UART, SPI, I2S, LIN 2.0
• การตรวจสอบการรีดมามาก (CRC)
• เครื่องกําเนิดเรียงสุ่มลวง (PRS)
• เครื่องถอดรหัสสี่แยก
• ฟังก์ชันโลจิกระดับประตู
■ โปรแกรมเวลา
□ ออสซิลเลอเตอร์ภายใน 3- 74-MHz ความแม่นยํา 2% ในระยะ 3 MHz
□ ออสซิลเลอเตอร์คริสตัลภายนอก 4 ถึง 25 MHz
□ การผลิตนาฬิกา PLL ภายในสูงถึง 80 MHz
□ ออสซิลเลอเตอร์ภายในพลังงานต่ํา ในระดับ 1, 33, และ 100 kHz
□ ออสซิลเลอเตอร์คริสตัลนาฬิกาภายนอก 32.768 kHz
□ 12 เครื่องแยกนาฬิกา สามารถนําไปใช้กับอุปกรณ์ล้อมรอบหรือ I/O
■ อุปกรณ์นอกแบบแอนาล็อก
□ 12 บิต SAR ADC
□ DAC 8 บิต
□ สอง คน เปรียบเทียบ
□ รองรับ CapSense® สูงสุด 62 เซ็นเซอร์
□ 1.024 V ± 1% ความเข้มข้นภายใน
■ ระบบ I/O ที่หลากหลาย
D 46 ถึง 72 ปิน I/O ̇ สูงสุด 62 ปิน I/O สําหรับการใช้งานทั่วไป (GPIO)
□ ปิน I/O (SIO) ที่มีประสิทธิภาพสูงสุดถึงแปดปิน
• 25 mA ปัจจุบันซิงค์
• ปริมาณขั้นต่ําการเข้าและการออกที่สามารถเขียนโปรแกรมได้
• สามารถทําหน้าที่เป็นตัวเปรียบเทียบทั่วไป
• ความสามารถในการแลกเปลี่ยนความร้อนและความอดทนความแรงเกิน
□ จักรพาน USBIO สอง จักรพาน ที่ สามารถ ใช้ เป็น GPIO ได้
□ การนําอุปกรณ์ล้อมล้อมแบบดิจิตอลหรือแบบแอนาล็อกใด ๆ ไปยัง GPIO ใด ๆ
□ ดําเนินการโดยตรง LCD จาก GPIO ใด ๆ, สูงสุด 46 × 16 ภาค
□ การสนับสนุน CapSense จาก GPIO ใด ๆ
□ ความกระชับกระแสไฟฟ้า 1.2-V ถึง 5.5-V สูงสุด 4 ด้านพลังงาน
■ การเขียนโปรแกรม ปรับปรุงความผิดพลาด และการติดตาม
□ JTAG (4-สาย), ซีเรียลสาย debug (SWD) (2-สาย), สายเดียวดู (SWV), และ Traceport (5-สาย) ผ่าตัด
□ ARM debug และ trace module ที่ติดตั้งอยู่ใน CPU core
□ โปรแกรม Bootloader ผ่าน อี2ซี, SPI, UART, USB และ อินเตอร์เฟส อื่น ๆ
■ ตัวเลือกแพคเกจ: QFN 68 ปิน, TQFP 100 ปิน และ CSP 99 ปิน
■ การสนับสนุนการพัฒนาด้วยเครื่องมือ PSoC CreatorTM
□ การสนับสนุนการออกแบบแผนแผนและฟอร์มแวร์
D มากกว่า 100 PSoC ComponentsTM รวมหลาย IC และอินเตอร์เฟซระบบเข้าใน PSoC เดียว Components เป็น IC ที่ติดตั้งฟรีที่แสดงด้วยไอคอนดึงและปล่อยไอคอนส่วนประกอบในการออกแบบระบบใน PSoC Creator.
□ รวมถึง GCC compiler ฟรี รองรับ compiler Keil/ARM MDK
□ รองรับการเขียนโปรแกรมและการแก้ไขข้อผิดพลาดของอุปกรณ์
