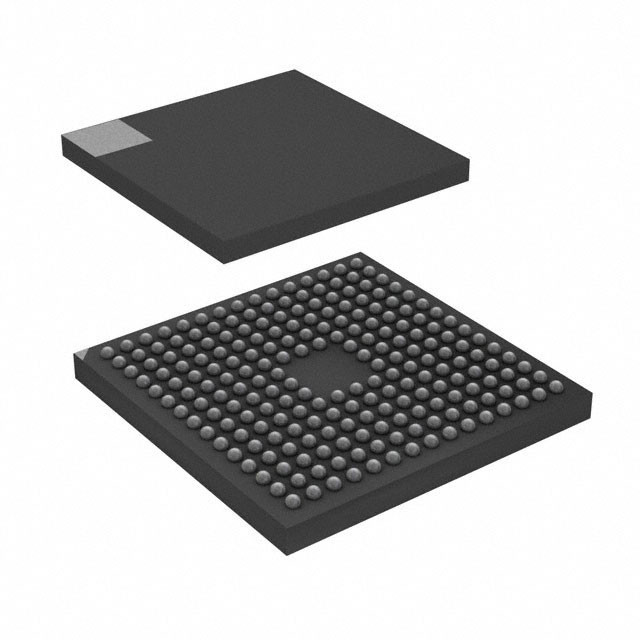

STM32F746NGH6 IC MCU 32BIT 1MB แฟลช 216TFBGA STMicroelectronics

คําอธิบาย

อุปกรณ์ STM32F745xx และ STM32F746xx ถูกสร้างขึ้นรอบตัว ARM® Cortex®-M7 32-bit RISC core ที่มีประสิทธิภาพสูง สามารถทํางานได้ถึง 216 MHzหลัก Cortex®-M7 มีหน่วยจุดลอยเดียว (SFPU) ที่รองรับคําสั่งและรูปแบบการประมวลผลข้อมูลความละเอียดเดียวของ ARM®มันยังรวมชุดเต็มของคําสั่ง DSP รวมถึงหน่วยป้องกันความจํา (MPU) ซึ่งเพิ่มความปลอดภัยของโปรแกรมอุปกรณ์ STM32F745xx และ STM32F746xx รวมความเร็วสูงความจําที่ฝังไว้กับความจํา Flash ถึง 1 Mbyte, 320 Kbyte ของ SRAM (รวมถึง 64 Kbyte ของ Data TCM RAM สําหรับข้อมูลสําคัญในเวลาจริง) 16 Kbyte ของคําสั่ง TCM RAM (สําหรับโปรแกรมเวลาจริงที่สําคัญ)4 คิบาไบต์ของ SRAM แบคเกปที่มีในโหมดพลังงานต่ําสุด, และ I/O และอุปกรณ์เสริมที่เชื่อมต่อกับ 2 รถเมล์ APB, 2 รถเมล์ AHBแมทริกซ์บัสหลายบิต 32 บิต AHB และการเชื่อมต่อ AXI หลายชั้นรองรับการเข้าถึงความจําภายในและภายนอก.

ลักษณะ

• Core: ARM® 32 บิต Cortex®-M7 CPU พร้อม FPU, การปรับปรุงเร่งเวลาจริง (ART Accelerator TM) และ L1-cache: 4KB ข้อมูลแคชและ 4KB คําสั่งแคชยอมให้การดําเนินการ 0-wait state จากความทรงจํา Flash และความทรงจําภายนอก, ความถี่ถึง 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) และคําสั่ง DSP
• ความ จํา
ขนาดความจํา 1MB
1024 ไบท์ของความจํา OTP
SRAM: 320KB (รวมถึง 64KB ของข้อมูล TCM RAM สําหรับข้อมูลในเวลาจริงที่สําคัญ) + 16KB ของคําสั่ง TCM RAM (สําหรับโปรแกรมในเวลาจริงที่สําคัญ) + 4KB ของสํารอง SRAM (มีในโหมดพลังงานต่ําที่สุด)
✓ เครื่องควบคุมความจําภายนอกแบบยืดหยุ่นที่มีขนาดสูงสุด 32 บิต: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND
• Quad-SPI แบบสองแบบ
• อินเตอร์เฟซคู่เคียง LCD รูปแบบ 8080/6800
• เครื่องควบคุม LCD-TFT ถึงความละเอียด XGA พร้อม Chrom-ART AcceleratorTM สําหรับการสร้างเนื้อหากราฟฟิกที่ขยาย (DMA2D)
• การจัดการนาฬิกา, การรีเซ็ตและการจัดสรร
✅ 1.7V ถึง 3.6V การใช้งานไฟฟ้าและ I/O
✅ POR, PDR, PVD และ BOR
✅ พลังงาน USB ที่มุ่งมั่น
ออสซิลเลอเตอร์คริสตัล 4-26 MHz
✅ RC 16 MHz ภายในที่มีการปรับปรุงจากโรงงาน (ความแม่นยํา 1%)
ออสซิลเลอเตอร์ 32 kHz สําหรับ RTC พร้อมการปรับ
✅ RC 32 kHz ภายในพร้อมการปรับขนาด
• ใช้พลังงานน้อย
✅ ระบบหลับ, หยุด และ เตรียมพร้อม
✓ การจําหน่าย VBAT สําหรับ RTC, ลงทะเบียนสํารอง 32 × 32 บิต + SRAM สํารอง 4KB
• 3 × 12 บิต, 2.4 MSPS ADC: สูงสุด 24 ช่องทางและ 7.2 MSPS ในโหมด triple interleaved
• เครื่องแปลง D/A ขนาด 2×12 บิต
• นาฬิกาสูงสุด 18 นาฬิกา: สูงสุด 13 นาฬิกา 16 บิต (1x นาฬิกา 16 บิตพลังงานต่ํามีในโหมด Stop) และ 2 นาฬิกา 32 บิตแต่ละตัวมีค่าเข้า IC/OC/PWM หรือตัวนับจังหวะและตัวโคเดอร์สัดส่วน (เพิ่มเติม) สูงสุด 4 ตัว. ทั้งหมด 15 ไทเมอร์ทํางานสูงสุด 216 MHz. 2x หมาเฝ้าระวัง, ไทเมอร์ SysTick

• DMA มูลค่าทั่วไป: เครื่องควบคุม DMA 16 แหลมที่มี FIFOs และการสนับสนุนการกระแทก
• รูปแบบ Debug
อินเตอร์เฟซ SWD และ JTAG
Cortex®-M7 Trace MacrocellTM
• ส่ง I/O ถึง 168 สนามที่มีความสามารถในการตัด
✓ ความเร็ว I/O รวดเร็วสูงสุด 164 ถึง 108 MHz
✅ I/O ที่มีความอดทนต่อ 166 5 V
• อินเตอร์เฟซการสื่อสารสูงสุด 25 อินเตอร์เฟส
อินเตอร์เฟซ I2C ถึง 4 × (SMBus / PMBus)
✅ สูงสุด 4 USARTs/4 UARTs (27 Mbit/s, อินเตอร์เฟซ ISO7816, LIN, IrDA, การควบคุมโมเดม)
✅ สูงสุด 6 SPI (สูงสุด 50 Mbit / s) 3 กับ muxed simplex I2S สําหรับความแม่นยําชั้นเสียงผ่าน PLL เสียงภายในหรือนาฬิกาภายนอก
2 x SAI (อินเตอร์เฟซเสียงลําดับ)
2 × CANs (2.0B เติม) และอินเตอร์เฟซ SDMMC
อินเตอร์เฟซ SPDIFRX
✅ HDMI-CEC
• การเชื่อมต่อที่พัฒนา
อุปกรณ์ความเร็วเต็ม USB 2.0 / โฮสต์ / เครื่องควบคุม OTG พร้อมกับชิป PHY
¢ USB 2.0 ความเร็วสูง / ความเร็วเต็มอุปกรณ์ / โฮสต์ / OTG เครื่องควบคุมที่มี DMA เฉพาะเจาะจง, บนชิป PHY ความเร็วเต็มและ ULPI
10/100 Ethernet MAC พร้อม DMA เฉพาะเจาะจง: รองรับ IEEE 1588v2 ฮาร์ดแวร์, MII/RMII
• อินเตอร์เฟซกล้องคู่ 8 ถึง 14 บิต สูงสุด 54 Mbyte/s
• เครื่องกําเนิดเลขสุ่มจริง
•หน่วยคํานวณ CRC
• RTC: ความแม่นยําของรอง, ปฏิทินฮาร์ดแวร์
• ไอดีเดี่ยว 96 บิต
