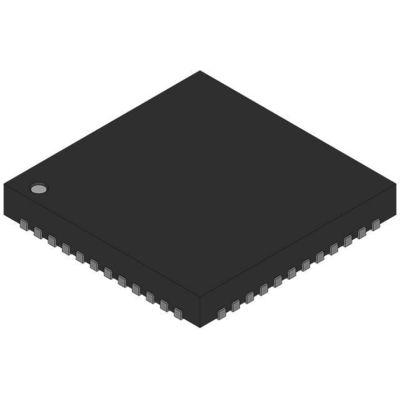

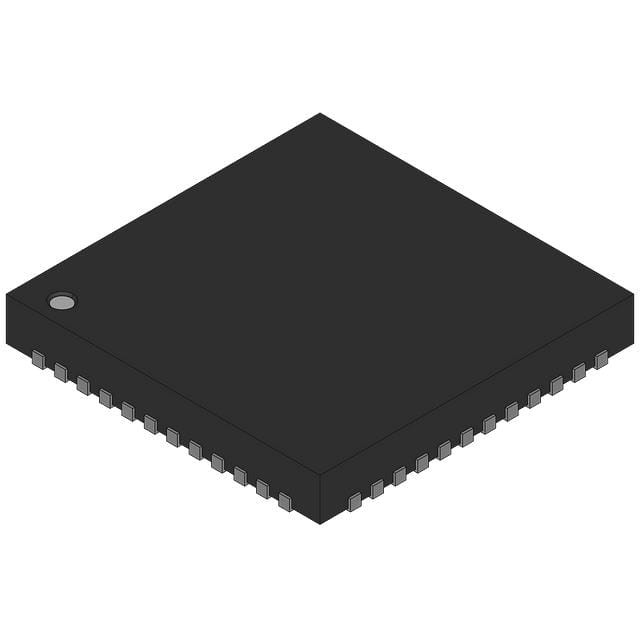

AT32UC3L016-ZAUT ไอซี MCU 32BIT 16KB แฟลช 48QFN Atmel

คําอธิบาย

Atmel® AVR® AT32UC3L0128/256 เป็นไมโครคอนโทรลเลอร์ระบบบนชิปที่สมบูรณ์แบบ ซึ่งใช้โปรเซสเซอร์ AVR32 UC RISC ที่ทํางานในความถี่สูงถึง 50MHzAVR32 UC เป็นแกนไมโครโปรเซสเซอร์ RISC 32 บิท ที่มีประสิทธิภาพสูง, ออกแบบมาสําหรับการใช้งานที่ซับซ้อนที่มีความรู้สึกต่อค่าใช้จ่าย โดยเน้นการใช้พลังงานที่ต่ํา, ความหนาแน่นของโค้ดที่สูง และผลงานสูง
โปรเซสเซอร์มีหน่วยป้องกันความจํา (MPU) และตัวควบคุมการหยุดที่รวดเร็วและยืดหยุ่นเพื่อรองรับระบบปฏิบัติการที่ทันสมัยและเวลาจริงหน่วยการเข้าถึงที่ปลอดภัย (SAU) ใช้ร่วมกันกับ MPU เพื่อให้ความปลอดภัยและความสมบูรณ์แบบที่ต้องการ.

ลักษณะ

• เครื่องควบคุมขนาดเล็ก Atmel® AVR® ขนาด 32 บิต ที่ใช้พลังงานต่ํา
คอมแพคต์ RISC ชุดคําสั่งรอบเดียว รวมคําสั่ง DSP
อ่าน-ปรับปรุง-เขียนคําสั่งและการปรับปรุงอะตอมบิต
รายการผลงาน
• ขนาดสูงสุด 64DMIPS ใช้ความเร็ว 50MHz จาก Flash (สภาพรอ Flash 1)
• สูงสุด 36DMIPS ทํางานที่ 25MHz จาก Flash (0 Flash Wait State)
หน่วยป้องกันความทรงจํา (MPU)
• หน่วยการเข้าถึงที่ปลอดภัย (SAU) ให้การคุ้มครองด้านนอกที่กําหนดโดยผู้ใช้
• เทคโนโลยี picoPower® สําหรับการบริโภคพลังงานที่ต่ํามาก
• ระบบรถบัสหลายระดับ
✅ การถ่ายทอดข้อมูลที่มีประสิทธิภาพสูงบนรถบัสแยกแยก เพื่อเพิ่มประสิทธิภาพ
12 ช่องทาง DMA ระยะนอก เพิ่มความเร็วในการสื่อสารระยะนอก
• แฟลชความเร็วสูงภายใน
รุ่น 256Kbyte และ 128Kbyte
✅ การเข้าถึงระยะเดียวสูงสุด 25MHz
เทคโนโลยี FlashVault ทําให้การสนับสนุนห้องสมุดที่ปลอดภัยที่มีโปรแกรมไว้ก่อนสําหรับแอปพลิเคชั่นผู้ใช้งานปลาย
✅ พรีเฟช บัฟเฟอร์ ปรับปรุงการดําเนินการของคําสั่งที่ความเร็วสูงสุด
100,000 รอบการเขียน ความสามารถในการเก็บข้อมูล 15 ปี
✓ แฟลชล็อคความปลอดภัยและพื้นที่การตั้งค่าที่กําหนดโดยผู้ใช้
• SRAM ความเร็วสูงภายใน การเข้าถึงรอบเดียวในความเร็วเต็ม
32KBytes
• เครื่องควบคุมการตัด (INTC)
✅ บริการตัดต่อด้วยอัตโนมัติ ความช้าต่ํา ด้วยความสําคัญที่สามารถเขียนโปรแกรมได้
• เครื่องควบคุมการตัดต่อภายนอก (EIC)
• ระบบเหตุการณ์ระยะสําหรับการสื่อสารระยะตรงกับระยะ
• ฟังก์ชันของระบบ
✅ แรงไฟฟ้าและนาฬิกาผู้จัดการ
การควบคุมการประหยัดพลังงานในการเดินหลับ
ออสไซเลเตอร์ RC ระบบภายใน (RCSYS)
ออสซิลเลอเตอร์ 32 KHz
ออสซิลเลอเตอร์หลายประสงค์ ลุปล็อคเฟส (PLL) และลุปล็อคความถี่ดิจิตอล (DFLL)
• เครื่อง ระยะเวลา ที่ ใช้ กับ สุนัข ดู แล่ หน้าต่าง
• เครื่องกําหนดเวลาแบบไม่สมอง (AST) ที่สามารถทํานาฬิกาในเวลาจริง
✓ รูปแบบคอนเตอร์หรือปฏิทิน
• เครื่องวัดความถี่ (FREQM) เพื่อวัดความถี่ของนาฬิกาให้แม่นยํา
• 6 ช่อง 16 บิต
✅ การเข้าของนาฬิกาภายนอก, PWM, Capture, และความสามารถการนับต่าง ๆ
• ช่อง PWM บนทุกปิน I/O (PWMA)
PWM 8 บิตที่มีเวลาแหล่งสูงถึง 150MHz
• 4 เครื่องรับ/ส่งสากลแบบสมอง/ไม่สมอง (USART)
✅ เครื่องกําเนิด Baudrate ที่อิสระ, การสนับสนุน SPI
✅ การสนับสนุนการจับมือด้วยเครื่องมือ
• ผู้นํา / ทาสอัตราต่อเนื่องอินเตอร์เฟียสด้านนอกหนึ่ง (SPI) กับสัญญาณชิปเลือก
✅ สามารถแก้ไข SPI Slave ได้ถึง 15 คน
• 2 ช่องทาง Master และ 2 ช่องทาง Slave Two-wire (TWI) 400kbit/s รองรับ I2C
• เครื่องแปลงอานาล็อกเป็นดิจิตัล (ADC) 8 ช่อง มีความละเอียดสูงสุด 12 บิต
หน่วยตรวจจับอุณหภูมิภายใน
• เครื่องเปรียบเทียบแบบแอนาล็อก (AC) 8 เครื่อง พร้อมการตรวจจับหน้าต่าง
• โมดูลสัมผัสความจุ (CAPT)
✅ การรับรู้การสัมผัสแบบ Atmel® AVR® QTouch® และ Atmel® AVR® QMatrix ด้วยเครื่องมือ
รองรับ QTouch และ QMatrix Capture จาก Capacitive Touch Sensors
• การสนับสนุนห้องสมุด QTouch
✅ ปุ่มสัมผัส, สไลเดอร์ และล้อ
✅ QTouch และ QMatrix การประกอบ
• ระบบปรับปรุงความผิดพลาดที่ไม่รบกวนในชิป
Nexus Class 2+, การควบคุมเวลาทํางาน, ข้อมูลและโปรแกรมที่ไม่รบกวน
aWire Single-pin Programming Trace and Debug Interface Muxed with Reset Pin อินเตอร์เฟซการติดตามและแก้ไขปัญหากับสายไฟ
นาโนทราส ให้ความสามารถในการติดตามผ่าน JTAG หรือ aWire Interface
• 48 ปิน TQFP/QFN/TLLGA (36 ปิน GPIO)
• 5 ปิน I/O ไฮไดรฟ์
• แหล่งไฟฟ้า 1.62-3.6 วอลต์
