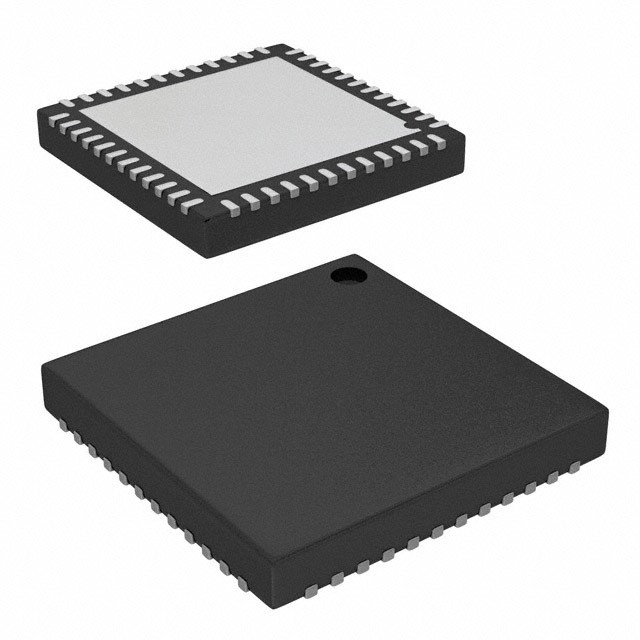

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN เทคโนโลยี Infineon

คําอธิบายทั่วไป

ด้วยการจัดอันดับที่โดดเด่นของบล็อกที่สามารถตั้งค่าได้ PSoC® 3 เป็นทางออกระดับระบบที่แท้จริงที่ให้หน่วยไมโครคอนโทรลเลอร์ (MCU), ความจํา, อานาล็อก และฟังก์ชันด้านนอกดิจิตอลในชิปเดียวครอบครัว CY8C32 ให้วิธีการที่ทันสมัยของการรับสัญญาณ, การประมวลผลสัญญาณ, และการควบคุมด้วยความแม่นยําสูง, ความกว้างแบนด์สูง, และความยืดหยุ่นสูง. ความสามารถแบบแอนาล็อกครอบคลุมช่วงจากเทอร์โมคอปเปอร์ (ใกล้ความแรงดันแบบซีซี) ไปยังสัญญาณอัลตรasonic.

ลักษณะ

■ หลัก CPU วงจรเดียว 8051
□ การทํางานแบบ DC ถึง 50 MHz
□ การ คูณ และ แบ่ง คํา สอน
□ แมมมรี่ โปรแกรม แฟลช ขนาดสูงสุด 64 KB รอบการ เขียน 100,000 ครั้ง การเก็บรักษา 20 ปี และ มี ปลอดภัย หลาย อย่าง
□ แฟลช แคช 512 ไบท
□ โค้ดแก้ไขความผิดพลาดไฟฟ้า (ECC) หรือการเก็บข้อมูลการตั้งค่าสูงสุด 8KB
□ ขนาด SRAM สูงสุด 8 KB
□ ความจําที่สามารถเขียนโปรแกรมได้ เพียงอ่านเท่านั้น (EEPROM) ที่สามารถลบได้ด้วยไฟฟ้าสูงถึง 2 KB, วงจร 1 M และการเก็บรักษานานถึง 20 ปี
□ การเข้าถึงความจําโดยตรง 24 ช่อง (DMA) กับการเข้าถึงบัส AHB[1] หลายชั้น
• ตัวอธิบายและความสําคัญที่ติดต่อกันได้
• การสนับสนุนการถ่ายทอด 32 บิตความกว้างแบนด์สูง
■ ความดันต่ํา พลังงานต่ําสุด
□ ระยะความกระชับกําลังทํางานที่กว้าง: 0.5V ถึง 5.5V
□ ระบบควบคุมการกระตุ้นที่มีประสิทธิภาพสูง จาก 0.5-V ผ่าน 1.8-V ถึง 5.0-V
□ 0.8 mA ที่ 3 MHz, 1.2 mA ที่ 6 MHz และ 6.6 mA ที่ 50 MHz
□ รูปแบบพลังงานต่ํา เช่น
• รูปแบบหลับ 1μA กับนาฬิกาเวลาจริง (RTC) และการสับสนในการตรวจสอบความดันต่ํา (LVD)
• 200-nA รูปแบบการนอนหลับด้วยการเก็บความจําของ RAM
■ ระบบ I/O ที่หลากหลาย
□ 28 ถึง 72 I/O (62 GPIO, 8 input/outputพิเศษ (SIO), 2 USBIO[2])
□ GPIO ใด ๆ ไปยังการเคลื่อนไหวด้านนอกดิจิตอลหรือแอนาล็อกใด ๆ
□ ดําเนินเสียงโดยตรงจากจอ LCD จาก GPIO ใดก็ได้, ขนาดสูงสุด 46×16 เซ็กเมนต์[2]
□ การสนับสนุน CapSense® จาก GPIO ใด ๆ [1]
□ ความกระชับกระแส I/O ระหว่าง 1.2-V ถึง 5.5-V สูงสุด 4 ด้าน
□ IRQ ที่สามารถปิดหน้าได้ และเป็นอิสระบนปินหรือพอร์ตใด ๆ
□ การเข้าของทรานซิสเตอร์-ทรานซิสเตอร์โลจิก (TTL)
□ GPIO ทั้งหมดสามารถปรับแต่งเป็นการระบายน้ําเปิดสูง/ต่ํา, ดึงขึ้น/ดึงลง, สูง Z หรือผลิตแรง
□ สามารถตั้งค่าภาวะปิน GPIO ในเวลาเปิดใหม่ (POR)
□ 25 mA ซิงก์บน SIO
■ อุปกรณ์นอกดิจิทัล
D 16 ถึง 24 บล็อกดิจิตอลทั่วไป (UDB) ที่สามารถโปรแกรมได้
□ ความเร็วเต็ม (FS) USB 2.0 12 Mbps โดยใช้ออสซิลเลาเตอร์ภายใน [1]
□ สามารถตั้งตัวกระยะเวลา, เคาน์เตอร์ และ PWM ได้สูงสุดถึง 4 ตัว 16 บิท
□ ห้องสมุด ของ อุปกรณ์ล้อมธรรมดา
• เครื่อง วาง เวลา 8 บิต, 16 บิต, 24 บิต และ 32 บิต, เครื่อง นับ และ เครื่อง PWM
• อินเตอร์เฟซส่วนนอกแบบเรียงลําดับ (SPI) เครื่องรับร่องสัญญาณแบบไม่สมองทั่วไป (UART) และ I2C
• มีอีกหลายอันในคัดลอก
□ ห้องสมุดของอุปกรณ์ล้อมล้ําสมัย
• การตรวจสอบการรีดมามาก (CRC)
• เครื่องกําเนิดเรียงแบบสุ่มลวง (PRS)
• รถบัสเครือข่ายเชื่อมต่อท้องถิ่น (LIN) 2.0
• ดีโคเดอร์สี่เหลี่ยม
■ อานาล็อก periferics (1.71 วอลล์ VDDA 5.5 วอลล์)
□ 1.024 V ± 0.9 เปอร์เซ็นต์ความแรงกดไฟฟ้าภายใน ผ่าน 40 °C ถึง + 85 °C
□ ADC delta-sigma ที่สามารถตั้งค่าได้ ด้วยความละเอียด 8 ถึง 12 บิต
• ระดับการเพิ่มปรับปรุง: × 0.25 ถึง × 16
•โหมด 12 บิท, 192-ksps, อัตราส่วนสัญญาณ 66-dB ต่อเสียงและความบิดเบือน (SINAD), ± 1 บิท INL/DNL
□ IDAC ขนาด 8 บิท ขนาด 8 Msp หรือ VDAC ขนาด 1 Msp
□ เครื่องเปรียบเทียบสองเครื่องที่มีเวลาตอบสนอง 95 นิเซนต์
□ การสนับสนุน CapSense
■ การเขียนโปรแกรม ปรับปรุงความผิดพลาด และการติดตาม
□ JTAG (4-สาย), การแก้ไขสายลําดับ (SWD) (2-สาย), และ single-wire viewer (SWV)
□ 8 ที่อยู่และจุดหยุดข้อมูลหนึ่ง
□ แบฟเฟอร์การติดตามคําสั่งขนาด 4KB
□ โปรแกรม Bootloader ที่รองรับผ่าน อินเตอร์เฟซ I2C, SPI, UART, USB และ อื่นๆ
■ การกําหนดเวลาแบบแม่นยํา
□ ออสซิลเลอเตอร์ภายใน 3 ถึง 24MHz ในช่วงอุณหภูมิและความกระชับกําลังเต็ม
□ ออสซิลเลอเตอร์คริสตัล 4 ถึง 25MHz สําหรับความแม่นยําของ PPM คริสตัล
□ การผลิตนาฬิกา PLL ภายในสูงถึง 50 MHz
□ ออสซิลเลอเตอร์คริสตัลนาฬิกา 32.768-kHz
□ ออสซิลเลอเตอร์ภายในพลังงานต่ํา ในระดับ 1, 33, และ 100 kHz
■ อุณหภูมิและการบรรจุ
□ ณ ระหว่าง 40 °C ถึง + 85 °C อุตสาหกรรม
□ SSOP 48 ปิน, QFN 48 ปิน, QFN 68 ปิน และ TQFP 100 ปิน
