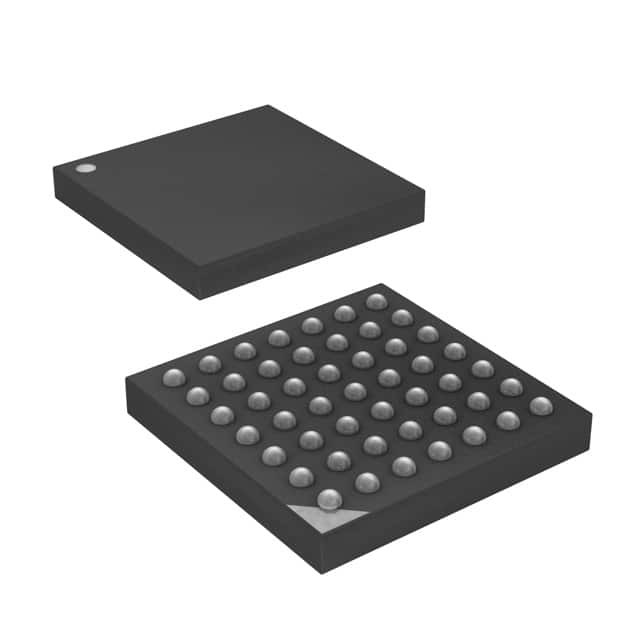

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA เทคโนโลยีไมโครชิป
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | ATMEGA324PA-CU |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอวีอาร์ | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 20MHz | การเชื่อมต่อ | I²C, SPI, UART/USART |
| อุปกรณ์ต่อพ่วง | บราวน์เอาต์ตรวจจับ/รีเซ็ต POR, PWM, WDT | จำนวน I/O | 32 |
| ขนาดหน่วยความจำของโปรแกรม | 32KB (16K x 16) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 1K x 8 | ขนาดแรม | 2K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 1.8V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 49-VFBGA |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 49-VFBGA (5x5) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ATMEGA324PA-CU | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATMEGA164PA-CUR | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA128A4U-CU | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA32A4U-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA64A4U-CUR | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA128D4-CU | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA16D4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA64A4U-CU | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA32D4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16D4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32C4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32D4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16C4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA16C4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32C4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATMEGA164A-CUR | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATMEGA164PA-CU | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA16A4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATMEGA324A-CU | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATXMEGA16A4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA64D4-CU | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATMEGA164A-CU | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA32A4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA64D4-CUR | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA128D4-CUR | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA32A4-CCU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4-CCUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATMEGA324A-CUR | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATMEGA324PA-CUR | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATXMEGA64A4U-CUK | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CN | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CNR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CN | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CNR | IC MCU 8/16BIT 32KB FLSH 49VFBGA |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P เป็นไมโครคอนโทรลเลอร์ CMOS ขนาด 8 บิท ที่ใช้พลังงานต่ํา โดยใช้สถาปัตยกรรม RISC ที่มีการปรับปรุง AVR,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล
ลักษณะ
• เครื่องควบคุมขนาดเล็ก AVR® 8 บิท ที่ใช้พลังงานต่ํา และมีประสิทธิภาพสูง• สถาปัตยกรรม RISC ที่ก้าวหน้า
131 คําสั่งที่มีประสิทธิภาพ การดําเนินการในวงจรเวลาเดียว
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 20 MIPS ในระยะ 20 MHz
✓ เครื่องคูณ 2 จิป
• ความทนทานสูง ภาคความทรงจําที่ไม่ลุกลุก
16/32/64/128K ไบท์ของระบบในระบบ เองโปรแกรมโปรแกรมฟลัชความจํา
512B / 1K / 2K / 4K ไบท์ EEPROM
1/2/4/16K ไบท์ SRAM ภายใน
✓ เขียน/ลบรอบ: 10,000 แฟลช/ 100,000 EEPROM
การเก็บข้อมูล: 20 ปีที่ 85°C/ 100 ปีที่ 25°C
️ ส่วนรหัสบูทแบบเลือก โดยมีบิตล็อคอิสระ
โปรแกรมในระบบโดยโปรแกรมบูทบนชิป
การ อ่าน และ เขียน อย่าง จริง
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• JTAG (IEEE std. 1149.1 Compliant) อินเตอร์เฟซ
ความสามารถในการสแกนขอบเขตตามมาตรฐาน JTAG
✅ การสนับสนุนการแก้ไขปัญหาในชิปอย่างกว้างขวาง
โปรแกรม Flash, EEPROM, Fuses และ Lock Bits ผ่าน JTAG Interface
• คุณลักษณะด้านนอก
2 เครื่องกําหนดเวลา 8 บิต / เครื่องนับที่มี Prescaler และ Comparer Modes ที่แยกกัน
✓ ไทเมอร์/คอนเตอร์ 16 บิตหนึ่งเครื่อง พร้อม Prescaler, Comparer Mode และ Capture Mode ที่แยกกัน
คอนเตอร์เวลาจริงที่มีออสซิลเลเตอร์แยก
6 ช่อง PWM
✓ 8 ช่อง 10 บิต ADC
โหมดความแตกต่างที่มีการเลือกการเพิ่มที่ 1x, 10x หรือ 200x
อินเตอร์เฟซลําดับสายสองสายแบบมุ่งหน้าไบท์
2 รายการที่สามารถเขียนโปรแกรมได้
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
งัดและตักเตือนในการเปลี่ยน Pin
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ การตั้งค่าใหม่ไฟฟ้าและการตรวจจับการออกแบบแบบโปรแกรม
✅ ออสซิลเลอเตอร์ RC ที่ปรับระดับภายใน
หน่วยงานการประกอบการ
6 รูปแบบการนอน: เงียบ, ลดเสียงเสียง ADC, ประหยัดพลังงาน, ปิดพลังงาน, เตรียมการและ
ระยะเวลาการรอ
• I/O และแพคเกจ
32 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ PDIP 40 ปิน, TQFP 44 สาย, VQFN/QFN/MLF 44 แพด
✅ DRQFN 44 แพด
ราคา 49 บอล
• กระแสไฟฟ้าการทํางาน
✅ 1.8 - 5.5 วอลต์
• ระดับความเร็ว
✅ 0 - 4 MHz @ 1.8 - 5.5V
0 - 10 MHz @ 2.7 - 5.5V
✅ 0 - 20 MHz @ 4.5 - 5.5V
• การบริโภคพลังงานที่ 1 MHz, 1.8V, 25°C
อัตราการทํางาน: 0.4 mA
โหมดการปิดพลังงาน: 0.1μA
โหมดประหยัดพลังงาน: 0.6μA (รวม 32 kHz RTC)
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินเทล / อัลเทร่า |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AVR® ATmega |
| สินค้า | MCU |
| การบรรจุ | ตู้บรรจุอื่น |
| สไตล์การติดตั้ง | SMD/SMT |
| ชื่อทางการค้า | ATMEGA |
| กล่องกล่อง | 49-VFBGA |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 49-VFBGA (5x5) |
| จํานวน I-O | 32 I/O |
| ความเร็ว | 20MHz |
| ขนาด EEPROM | 1K x 8 |
| โครงการ Core-Processor | AVR |
| ขนาด RAM | 2K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/รีเซ็ตแบบ Brown-out POR, PWM, WDT |
| การเชื่อมต่อ | I2C, SPI, UART/USART |
| ความดันไฟฟ้า-Vcc-Vdd | 1.8 V ~ 5.5 V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 32KB (16K x 16) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 1.8V ถึง 5.5V |
| ประเภทอินเตอร์เฟซ | I2C SPI UART |
| หลัก | AVR |
| เครื่องประมวลผลชุด | megaAVR |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 1.8 วอลต์ |
| กล่องกล่อง | VFBGA-49 |
| ความถี่ของนาฬิกาสูงสุด | 20 MHz |
| จํานวนช่อง ADC | 8 ช่อง ADC |
| การเข้า/การออก | 32 I/O |
| ขนาด Data-RAM | 2 kB |
| ขนาด Data-ROM | 1 kB |
| จํานวนเครื่องนับเวลา | 3 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
| ประเภทข้อมูล-RAM | SRAM |
| ประเภท Data-ROM | EEPROM |
คําอธิบาย
MCU 8-bit AVR RISC 32KB แฟลช 2.5V/3.3V/5V 49-Pin VFBGA Tray
ไมโครคอนโทรลเลอร์ 8 บิต - MCU AVR 32KB 1KB EE 20MHz 2KB SRAM 5V
