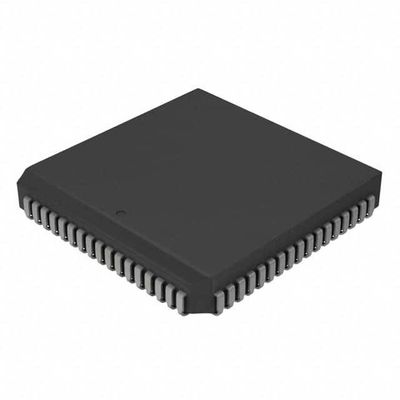

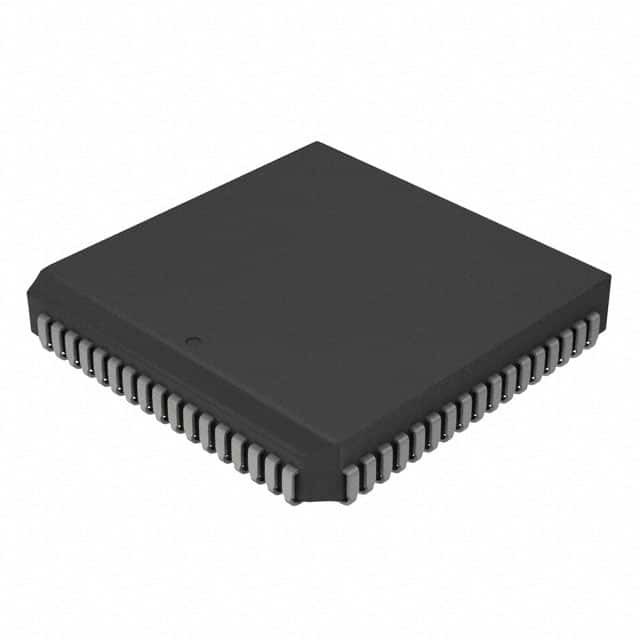

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC เทคโนโลยีไมโครชิป

ภาพรวมของอุปกรณ์

เอกสารนี้มีข้อมูลเฉพาะอุปกรณ์สําหรับอุปกรณ์สองประเภทต่อไปนี้

1. PIC18C601

2. PIC18C801

PIC18C601 มีให้เลือกในแบบ TQFP 64 ปิน และ PLCC 68 ปิน.

ภาพรวมของลักษณะแสดงอยู่ในตาราง 1-1
สัญลักษณ์บล็อกของอุปกรณ์ถูกนําเสนอในรูป 1-1 สําหรับการตั้งค่า 64/68 ปิน และรูป 1-2 สําหรับการตั้งค่า 80/84 ปิน

CPU RISC ที่ทํางานได้สูง:

• ชุดคําสั่งสถาปัตยกรรม C compiler ที่ปรับปรุง
• แมมโมรี่โปรแกรมเส้นตรง ที่แก้ไขถึง 2 Mbytes
• แมมมรี่ข้อมูลเส้นตรง ที่ติดต่อถึง 4 คิบาไบต์
• วงจรการสอนสูงสุด 160 ns:
- DC - 25 MHz input clock
- 4 MHz - 6 MHz clock input กับ PLL ที่ทํางาน
• คําสั่งขนาด 16 บิต เส้นทางข้อมูลขนาด 8 บิต
• ระดับความสําคัญของการตัด
• 8 x 8 เครื่องคูณฮาร์ดเวิร์ดรอบเดียว

คุณสมบัติของอุปกรณ์นอก:

• ซิงคอร์ันสูง / แหล่ง 25 mA / 25 mA
• สูงสุด 47 ปิน I/O พร้อมควบคุมทิศทางส่วนตัว
• จักรพรรดิ 3 ตัว
• โมดูลไทม์ 0: ไทม์ / เคาน์เตอร์ 8 บิต / 16 บิต
• โมดูล Timer1: 16 บิต ไทม์ / คอนเตอร์ (ฐานเวลาสําหรับ CCP)
• โมดูลไทเมอร์2: ไทเมอร์ 8 บิต/คอนเตอร์ พร้อมบันทึกระยะ 8 บิต
• โมดูลไทม์3 ไทม์ 16 บิต/คอนเตอร์
• ตัวเลือกนาฬิกาออสซิลเลาเตอร์รอง - Timer1/Timer3
• สองโมดูล Capture/Compare/PWM (CCP) จักรพาน CCP สามารถตั้งค่าได้ ดังนี้
- การบันทึกข้อมูล: 16 บิต ความละเอียดสูงสุด 10 ns
- เปรียบเทียบเป็น 16-bit, ความละเอียดสูงสุด 160 ns (TCY)
- PWM ผลิต: PWM ความละเอียดคือ 1- 10-bit Max. PWM ความถี่.
ความละเอียด 8 บิต = 99 kHz
ความละเอียด 10 บิต = 24.4 kHz
• Master Synchronous Serial Port (MSSP) ที่มี 2 รูปแบบการทํางาน
- SPITM 3 สาย (รองรับทุก 4 SPI โหมด)
- I2CTM Master และ Slave mode
• โมดูล USART ที่อยู่ได้: รองรับ Interrupt on Address bit

คุณสมบัติแบบแอนาล็อกที่ระดับสูง:

• โมดูล Analog-to-Digital Converter (A/D) 10 บิต พร้อม:
- อัตราการเก็บตัวอย่างอย่างรวดเร็ว
- เปลี่ยนแปลงในขณะที่ SLEEP
- DNL = ± 1 LSb, INL = ± 1 LSb
- มีช่องทาง 12 ช่อง
• โปรแกรมการตรวจสอบความดันต่ํา (LVD)
#NAME?

ลักษณะพิเศษของไมโครคอนโทรลเลอร์:

• การตั้งค่าการทํางานใหม่ (POR) การตั้งเวลาการทํางาน (PWRT) และการตั้งเวลาการเริ่มต้นของออสซิเลเตอร์ (OST)
• Watchdog Timer (WDT) พร้อมออสไซเลเตอร์ RC ในชิปของตัวเอง
• On-chip Boot RAM สําหรับแอพลิเคชัน boot loader
• 8 บิตหรือ 16 บิต ระบบอินเตอร์เฟซความจําภายนอก
• สัญญาณเลือกชิปที่สามารถเขียนโปรแกรมได้สูงสุดถึง 2 ชิป (CS1 และ CS2)
• ซิป I/O เลือกสัญญาณ (CSIO) ที่สามารถโปรแกรมได้หนึ่งชิป สําหรับการขยาย I/O โดยการจํา
• ระบบ SLEEP ประหยัดพลังงาน
• ตัวเลือกออสซิลเลาเตอร์ที่แตกต่างกัน เช่น
- 4X Phase Lock Loop (ของออสซิลเลาเตอร์หลัก)
- ออสซิลเลอเตอร์รอง (32 kHz)

เทคโนโลยี CMOS:

• เทคโนโลยี CMOS ที่ใช้พลังงานต่ํา และเร็วสูง
• การออกแบบแบบสแตตติก
• ระยะความกระชับกําลังทํางานที่กว้าง (2.0V ถึง 5.5V)
• อุตสาหกรรมและระยะอุณหภูมิที่ขยาย
• การใช้พลังงานที่ต่ํา
