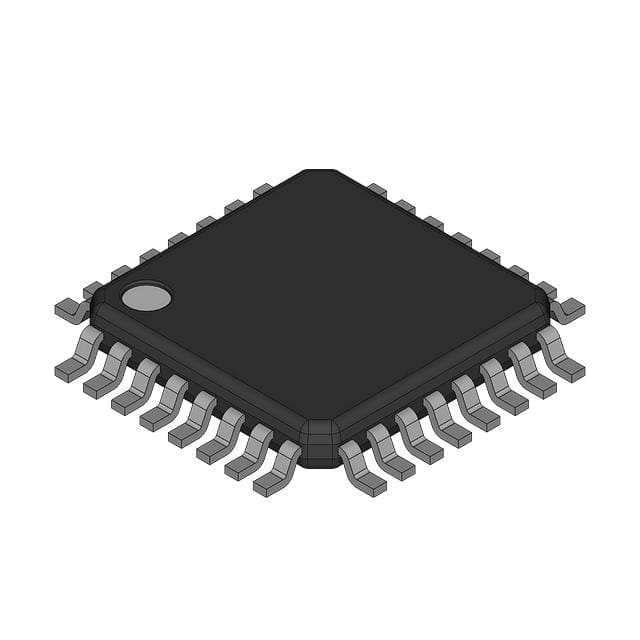

ATTINY28V-1AUR ไอซี MCU 8BIT 2KB แฟลช 32TQFP Atmel

คําอธิบาย

ATtiny28 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิทพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม AVR RISC โดยการดําเนินการคําสั่งที่มีพลังงานในวงจรนาฬิกาเดียวATtiny28 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz, ทําให้นักออกแบบระบบสามารถปรับปรุงการใช้พลังงานเมื่อเทียบกับความเร็วในการประมวลผล.

ลักษณะ

• ใช้สถาปัตยกรรม AVR® RISC
• AVR architecture ระบบ RISC ที่ใช้งานได้สูงและใช้พลังงานต่ํา
90 คําสั่งที่มีพลังงานมากที่สุด การดําเนินการในวงจรเวลาเดียว
32 x 8 รายการทํางานทั่วไป
✅ ผ่านถึง 4 MIPS ในระยะ 4 MHz
• ความ จํา โปรแกรม ที่ ไม่ เคลื่อนไหว
2K ไบท์ของความจําโปรแกรมฟแลช
ความยั่งยืน: 1,000 รอบเขียน/ลบ
โปรแกรมล็อคสําหรับความปลอดภัยของข้อมูลโปรแกรม Flash
• คุณลักษณะด้านนอก
ผ่าตัดและปลุกในระดับต่ํา
✅ 1 เครื่องกําหนดเวลา 8 บิต / เคาน์เตอร์ที่มี Prescaler แยกตัว
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
โปรแกรมการตรวจสอบเวลาด้วยออสซิเลเตอร์ในชิป
✅ เครื่องขับ LED ไฮโคเรนท์ในตัว พร้อมโปรแกรมการปรับปรุง
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ รูปแบบการทํางานแบบไร้แรงและการทํางานแบบหมดพลังงาน
หน่วยงานการประกอบการ
✓ วงจรการตั้งค่าใหม่แบบเปิดไฟฟ้า พร้อมเวลาเริ่มต้นที่สามารถโปรแกรมได้
✅ ออสซิลเลอเตอร์ RC ที่ปรับระดับภายใน
• การบริโภคพลังงานที่ 1 MHz, 2V, 25°C
อัตราการทํางาน: 3.0 mA
ระบบการทํางานเฉยๆ: 1.2 mA
โหมดการปิดพลังงาน: < 1 μA
• I/O และแพคเกจ
11 เส้นทาง I/O ที่สามารถเขียนโปรแกรมได้ 8 เส้นทาง input และไดรเวอร์ LED ไฮคอเรนต์
✅ PDIP 28 สาย, TQFP 32 สาย, และ MLF 32 สาย
• กระแสไฟฟ้าการทํางาน
VCC: 1.8V - 5.5V สําหรับ ATtiny28V
VCC: 2.7V - 5.5V สําหรับ ATtiny28L
• ระดับความเร็ว
0 - 1.2 MHz สําหรับ ATtiny28V
0 - 4 MHz สําหรับ ATtiny28L
