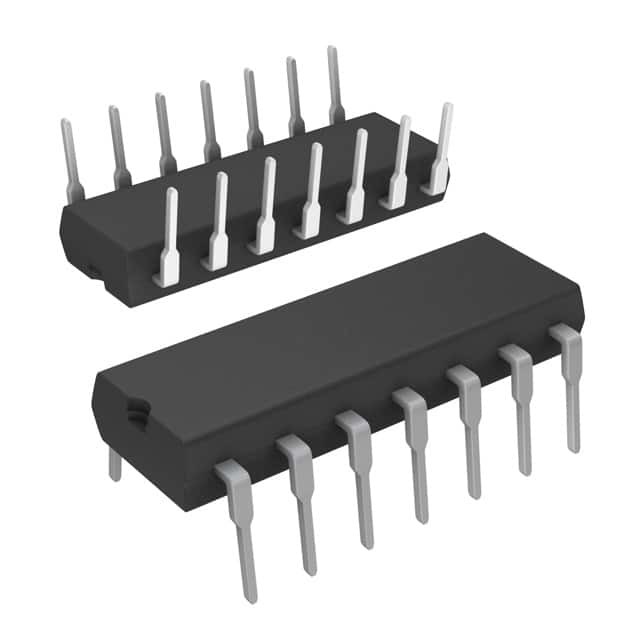

ATTINY84A-PU IC MCU 8BIT 8KB FLASH 14DIP เทคโนโลยีไมโครชิป

ลักษณะ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา
• สถาปัตยกรรม RISC ที่ก้าวหน้า
120 คําสั่งที่มีพลังงาน การดําเนินการในวงจรนาฬิกา
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
• หน่วยความจําที่มีความทนทานสูง และไม่ลุกลุก
2K / 4K / 8K ไบท์ของในระบบ, เองโปรแกรมโปรแกรมฟลัชความจํา
• ความ อด ทน: 10,000 รอบ เขียน/ลบ
128/256/512 ไบท์ของ EEPROM ที่สามารถเขียนโปรแกรมได้ในระบบ
• ความ อด ทน: 100,000 รอบ เขียน/ลบ
128/256/512 ไบท์ของ SRAM ภายใน
การเก็บข้อมูล: 20 ปีที่ 85°C / 100 ปีที่ 25°C
โปรแกรมล็อคสําหรับการโปรแกรมตัวเอง Flash & EEPROM ความปลอดภัยข้อมูล
• คุณลักษณะด้านนอก
✅ 1 เครื่องกําหนดเวลา 8 บิต และ 1 เครื่องกําหนดเวลา 16 บิต ที่มีช่อง PWM 2 ช่อง แต่ละช่อง
✅ ADC 10 บิท
• 8 ช่องทางที่มีปลายเดียว
• 12 คู่ช่อง ADC ที่แตกต่างกันที่มีการเพิ่มโปรแกรมได้ (1x / 20x)
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
อินเตอร์เฟซลําดับสากล
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
debugWIRE ระบบแก้ไขในชิป
โปรแกรมได้ในระบบ ผ่าน SPI Port
ช่องทางภายในและภายนอก
• เปลี่ยน Pin สะดุด 12 Pin
✅ ระบบการทํางานแบบไร้พลังงานต่ํา, ระบบลดเสียง ADC, ระบบรอและระบบปิดพลังงาน
✅ การปรับปรุงวงจรรีเซ็ตการเปิดไฟ
✓ วงจรการตรวจจับแบบโปรแกรมได้ด้วยโปรแกรม
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
✅ เครื่องตรวจจับอุณหภูมิบนชิป
• I/O และแพคเกจ
✅ มีในแบบ QFN/MLF/VQFN 20 ปิน, SOIC 14 ปิน, PDIP 14 ปิน และ UFBGA 15 ลูก
12 เส้น I/O ที่สามารถเขียนโปรแกรมได้
• ความดันการทํางาน:
✅ 1.8 ✅ 5.5 วอลต์
• ระดับความเร็ว
0 4 MHz @ 1.8 5.5V
0 10 MHz @ 2.7 5.5V
0 20 MHz @ 4.5 5.5V
• ระยะอุตสาหกรรม อุณหภูมิ: -40°C ถึง +85°C
• ใช้พลังงานน้อย
โหมดการทํางาน:
• 210 μA ที่ 1.8V และ 1 MHz
โหมดเฉยๆ:
• 33 μA ที่ 1.8V และ 1 MHz
โหมดปิดไฟ:
• 0.1 μA ที่ 1.8V และ 25°C
