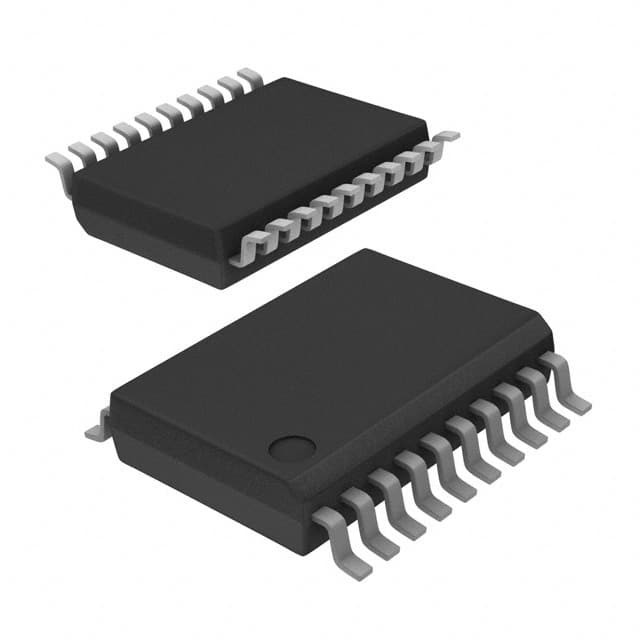

CY8C27243-24PVXI IC MCU 8BIT 16KB FLASH 20SSOP เทคโนโลยี Infineon

ภาพรวมการทํางานของ PSoC®

ครอบครัว PSoC® ประกอบด้วยหลายเครื่องปรับสัญญาณผสมผสาน (Mixed-Signal Array) กับเครื่องควบคุมบนชิป (On-Chip Controller)อุปกรณ์โปรแกรมแบบชิปเดียวราคาถูกอุปกรณ์ PSoC ประกอบด้วยบล็อกที่สามารถตั้งค่าได้ของโลจิกแบบแอนาล็อกและดิจิตอล รวมถึงการเชื่อมต่อระหว่างที่สามารถโปรแกรมได้สถาปัตยกรรมนี้อนุญาตให้ผู้ใช้สร้างการตั้งค่า periferical customized ที่ตรงกับความต้องการของแต่ละแอปพลิเคชั่นนอกจากนี้ CPU ที่รวดเร็ว เซ็นทรัลโครงการ Flash เซ็นทรัลโครงการ SRAM และ IO ที่สามารถตั้งค่าได้

ลักษณะ

■ แพรซเซอร์สถาปัตยกรรมฮาร์วาร์ด ที่มีพลัง
✅ M8C Processor ความเร็วถึง 24 MHz
8x8 คูณ 32 บิตสะสม
✅ พลังงานต่ําในความเร็วสูง
ความดันการทํางาน 3.0 ถึง 5.25V
โลตติจ์การทํางานต่ําถึง 1.0V โดยใช้ปั๊ม OnChip Switch Mode (SMP)
ระยะอุตสาหกรรม อุณหภูมิ: -40 °C ถึง +85 °C
■ อุปกรณ์ล้อมล้ําสมัย (PSoC Blocks)
✅ 12 หน่วย PSoC รถไฟฟ้าต่อรถไฟฟ้า ให้บริการ:
- ADCs สูงสุด 14 บิต
- ขนาดสูงสุด 9 บิต
- เครื่องขยายความแรงที่สามารถโปรแกรมได้
- เครื่องกรองและเครื่องเปรียบเทียบที่สามารถโปรแกรมได้
8 บล็อก PSoC ดิจิทัล ให้บริการ:
- 8 ถึง 32 บิต ไทเมอร์, นับ, และ PWMs
- โมดูล CRC และ PRS
- สูงสุด 2 UART แบบ Full-Duplex
- เจ้าของหรือทาส SPITM หลายคน
- สามารถเชื่อมต่อกับ GPIO จักรพรรดิทั้งหมด
อุปกรณ์ล้อมที่ซับซ้อนโดยการรวมก้อน
■ ความแม่นยํา, โปรแกรมได้
ออสซิเลเตอร์ภายใน 2.5% 24/48 MHz
24/48 MHz กับ 32 kHz คริสตัล
ออสซิลเลอเตอร์ภายนอกแบบเลือกสูงสุด 24 MHz
ออสซิเลเตอร์ภายในสําหรับการเฝ้าระวังและการนอนหลับ
■ แมมมรี่บนชิปที่ยืดหยุ่น
การเก็บโปรแกรมฟลัช 16K วงจรลบ/เขียน 50,000 ครั้ง
256 ไบท์ SRAM การเก็บข้อมูล
✅ การเขียนโปรแกรมแบบเรียงลําดับในระบบ (ISSP)
อัพเดทไฟล์ช์บางส่วน
ช่องทางการป้องกันแบบยืดหยุ่น
✅ EEPROM Emulation ใน Flash
■ การจัดตั้ง Pin ที่สามารถเขียนโปรแกรมได้
25 mA ซิงก์บน GPIO ทั้งหมด
โหมดการขับขี่แบบลากขึ้น ลากลง สูง Z แข็งแรง หรือเปิดการขับขี่ใน GPIO ทั้งหมด
✅ ลงมาแบบแอนาล็อกสูงสุด 12 ครั้งบน GPIO
4 การออกแบบแบบแอนาล็อก 30 mA บน GPIO
✅ สามารถตั้งค่าการตัดต่อได้บน GPIO ทั้งหมด
■ ทรัพยากรระบบเพิ่มเติม
I2CTM Slave, Master และ Multi-Master ถึง 400 kHz
ราคา ราคา ราคา ราคา ราคา
การตรวจจับความดันต่ําที่สามารถตั้งค่าโดยผู้ใช้
วงจรการตรวจสอบบูรณาการ
✓ หน่วยอ้างอิงความดันแม่นยําบนชิป
■ เครื่องมือการพัฒนาที่ครบถ้วน
โปรแกรมพัฒนาฟรี (PSoC DesignerTM)
อีโมเลอเตอร์และโปรแกรมในวงจร
✅ การเลียนแบบความเร็วเต็ม
โครงสร้างจุดแตกที่ซับซ้อน
ความจํา 128K
