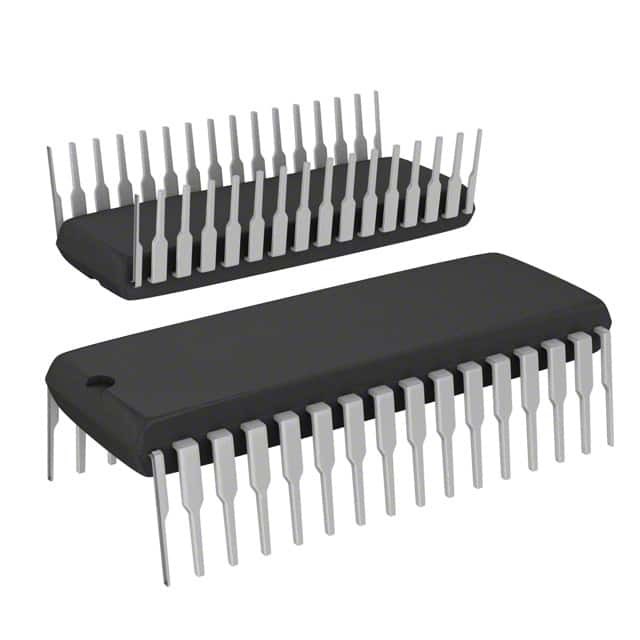

ST72T141K2B6 ไอซี MCU 8BIT 8KB OTP 32SDIP STไมโครอิเล็กทรอนิกส์

คําอธิบายทั่วไป

ประกอบการ
อุปกรณ์ ST72141K เป็นสมาชิกของครอบครัวไมโครคอนโทรลเลอร์ ST7 ที่ถูกออกแบบโดยเฉพาะสําหรับการใช้งานควบคุมมอเตอร์ และรวมถึงความสามารถในการแปลง A/D และ SPIมันรวมถึงเครื่องกํากับ Moter Controller ในชิป สําหรับการควบคุมเครื่องกํากับ Moter brushless ไฟฟ้าที่มีหรือไม่มีเซ็นเซอร์ตัวอย่างการใช้งานสําหรับการควบคุม 6 ขั้นตอนของมอเตอร์ DC แม็กเนตถาวร

■ ความทรงจํา

ความจําโปรแกรม 8K (ROM/OTP/EPROM)
256 ไบท์ แรม
■ เวลา, การตั้งค่าใหม่และการจัดการอุปกรณ์
ระบบรีเซ็ตที่พัฒนา
ผู้นําบริการไฟฟ้าความดันต่ํา
3 รูปแบบประหยัดพลังงาน
■ 14 สนาม I/O
14 เส้น I/O 2 ด้านที่มีหลายฟังก์ชัน มีความสามารถในการตัดต่อภายนอก (2 vector), 13 เส้นงานที่เปลี่ยนกัน, 3 การออกระบายน้ําสูง
■ อุปกรณ์รอบคอบควบคุมเครื่องยนต์
6 ช่องทางออก PWM
✅ ปินฉุกเฉินที่จะบังคับการออกสู่ภาวะ HiZ
3 ทางเข้าแบบแอนาล็อกสําหรับการตรวจจับตําแหน่งของโรเตอร์ โดยไม่ต้องใช้เซ็นเซอร์เพิ่มเติม
ราคาที่ใช้ในการจํากัดกระแส
■ 3 เครื่องกําหนดเวลา
✅ 2 เครื่องกําหนดเวลา 16 บิตที่มี: 2 การจับข้อมูลเข้า 2 การเปรียบเทียบผลผลิต, การใส่เวลาภายนอก, PWM และ Pulse generator modes
✅ วัตต์เฮ็ตด็อกไทมอร์สําหรับความสมบูรณ์แบบของระบบ
■ อินเตอร์เฟซการสื่อสาร
อินเตอร์เฟสเรียงลําดับ SPI
■ อานาล็อก
ADC 8 บิทที่มี 8 จุดเข้า
■ ชุดคําแนะนํา
การปรับปรุงข้อมูล 8 บิต
63 คําแนะนําพื้นฐาน
17 รูปแบบการติดต่อหลัก
8 x 8 คําสั่งคูณที่ไม่มีเครื่องหมาย
✅ การปฎิบัติการที่แท้จริง
■ เครื่องมือการพัฒนา
✅ แพคเกจการพัฒนาฮาร์ดแวร์และซอฟต์แวร์ครบวงจร
