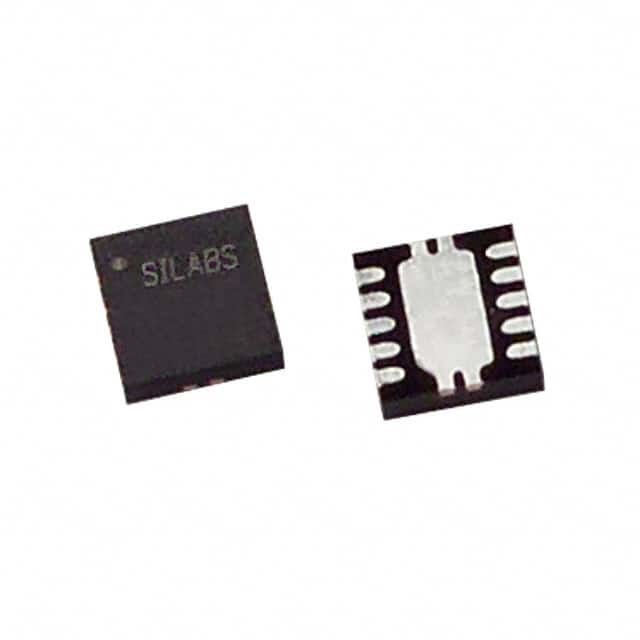

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN ห้องทดลองซิลิคอน

ภาพรวมระบบ

อุปกรณ์ C8051F300/1/2/3/4/5 เป็น MCU ระบบสัญญาณผสมบนชิปที่บูรณาการอย่างเต็มที่ ลําดับล่างแสดงลักษณะที่โดดเด่น โปรแกรม 1.1 หน้า 14 สําหรับการเลือกลักษณะสินค้าเฉพาะเจาะจง

• พื้นฐานไมโครคอนโทรลเลอร์ที่เข้ากันได้กับ 8051 ที่มีท่อความเร็วสูง (สูงสุด 25 MIPS)
• ภายในระบบ, ความเร็วเต็ม, อินเตอร์เฟซการแก้ไขที่ไม่รบกวน (บนชิป)
• true 8-bit 500 ksps 11-channel ADC พร้อมโปรแกรมการเพิ่มการเสริมเสียงและ multiplexer อานาล็อก
(C8051F300/2 เท่านั้น)
• ออสซิลเลอเตอร์ภายใน 25 MHz ที่สามารถวางโปรแกรมได้อย่างแม่นยํา
•ความทรงจําในชิปสูงสุด 8kB
• 256 ไบท์ของ RAM บนชิป
•SMBus/I2C และ Enhanced UART ซีเรียล อินเตอร์เฟซนําไปใช้ในฮาร์ดแวร์
• เครื่องชะลอเวลา 16 บิต จํานวน 3 เครื่อง
• เครื่องวัด/เวลา (PCA) ที่สามารถเขียนโปรแกรมได้ พร้อมโมดูลจับ/เปรียบเทียบ 3 หน่วย และวัตช์ด็อกไทม์
ปฏิบัติการ
• การรีเซ็ตไฟฟ้าในชิป, VDDmonitor และเซ็นเซอร์อุณหภูมิ
• เครื่องเปรียบเทียบความกระชับในชิป
• Port I/O ขนาด byte (5 V ทันทนาการ)

อุปกรณ์แถวแบบแอนาล็อก

- ADC 8 บิต (เพียง F300/2)
• สูงสุด 500 kps
• สูงสุด 8 การเข้าภายนอก
• การเพิ่มอัมพลิเฟอเรอร์ที่สามารถโปรแกรมได้ 4, 2, 1, & 05
• VREF จากปินภายนอกหรือ VDD
• เซ็นเซอร์อุณหภูมิในตัว
• การแปลงภายนอกการเริ่มต้น input
- เทียบกัน
• โปรแกรมความสับสนและเวลาตอบสนอง
• สามารถตั้งค่าเป็นแหล่งตัดหรือรีเซ็ต
•กระแสไฟฟ้าต่ํา (< 0.5 μA)

การปรับปรุงความผิดพลาดบนชิป
- วงจรแก้ไขในชิปอํานวยความสะดวกในการแก้ไขในระบบที่เร็วเต็มที่และไม่รบกวน (ไม่จําเป็นต้องมีตัวเลียนแบบ)
- ให้จุดหยุด, ขั้นตอนเดียว, ตรวจสอบ / แก้ไขความทรงจําและบันทึก
- ผลงานที่ดีกว่าระบบเลียนแบบที่ใช้ชิป ICE, แป๊ดเป้าหมายและซ็อต
- ชุดการพัฒนาครบถ้วน

โลเตจประปา 2.7 ถึง 3.6 วอล
- กระแสการทํางานทั่วไป: 6.6 mA @ 25 MHz; 14 μA @ 32 kHz
- กระแสไฟฟ้าแบบหยุด: 0.1 μA
- ระยะอุณหภูมิ: 40 °C ถึง + 85 °C

ระดับความเร็วสูง 8051 μc Core

- สถาปัตยกรรมการสั่งการ pipelineed; ประกอบการ 70% ของคําสั่งใน 1 หรือ 2 นาฬิการะบบ
- ความเร็วสูงสุด 25 MIPS ด้วยนาฬิกา 25 MHz
- ขยายการจัดการขัดแย้ง

ความจํา
- 256 ไบท์ แรมข้อมูลภายใน
- ขนาดสูงสุด 8kB (F300/1/2/3), 4kB (F304) หรือ 2kB (F305) แฟลช; 512 ไบท์ถูกจัดไว้ในอุปกรณ์ 8kB

อุปกรณ์ด้านนอกดิจิตอล
- 8 Port I / O; ทั้งหมด 5 V ทนทานกับกระแสระบายน้ําสูง
- การพัฒนาอุปกรณ์อุปกรณ์ UART และ SMBusTM สายพานลําดับ
- เครื่องนับเวลา 16 บิต 3 เครื่อง
- 16 บิตโปรแกรมการนับ array (PCA) กับสามการจับ/เปรียบเทียบโมดูล
- โหมดนาฬิกาในเวลาจริง โดยใช้ PCA หรือไทมอร์และแหล่งนาฬิกาภายนอก

แหล่งเวลา
- ออสซิลเลาเตอร์ภายใน: 24.5 MHz ด้วยความแม่นยํา ± 2% รองรับการทํางาน UART
- ออสซิลเลอเตอร์ภายนอก: คริสตัล, RC, C, หรือนาฬิกา (โหมด 1 หรือ 2 ปิน)
- สามารถสลับระหว่างแหล่งเวลาในเครื่องบิน; มีประโยชน์ในการประปาพลังงาน

11 ปิน Quad Flat ไม่มีหมึก (QFN) RoHS Package
- 3 x 3 มิลลิเมตร
