C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP เทคโนโลยี Infineon

คําแนะนํา

C167CR เป็นตัวกําเนิดใหม่ของครอบครัวซีเมนซ์ C16x ของเครื่องควบคุมขนาดเล็ก CMOS ชิปเดียวที่มีคุณสมบัติครบครันมันรวมผลงาน CPU ที่สูง (สูงสุด 10 ล้านคําสั่งต่อวินาที) กับฟังก์ชันส่วนนอกที่สูงและความสามารถ IO ที่เพิ่มเติมมันยังให้บริการ RAM ความเร็วสูงในชิป และการสร้างนาฬิกาผ่าน PLL

เครื่องควบคุมขนาดเล็ก 16 บิต C167CR

● CPU 16 บิต ที่มีประสิทธิภาพสูง พร้อม Pipeline 4 ขั้นตอน
● 100 นิเซนต์ เวลาวงจรคําสั่งที่ 20 MHz CPU Clock
● 500 ns การคูณ (16 × 16 บิต), 1 μs การแยก (32 / 16 บิต)
● อุปกรณ์การปรับปรุงบิตบูลเลียนที่ขยาย
● คําแนะนําเพิ่มเติมสําหรับการสนับสนุน HLL และระบบปฏิบัติการ
● การออกแบบที่พึ่งพาการจดทะเบียนที่มีหลายธนาคารจดทะเบียนที่เปลี่ยนแปลง
● การสนับสนุนการเปลี่ยนคอนเทคสท์ในรอบรอบเดียว
● การผลิตนาฬิกา ผ่าน PLL บนชิป หรือผ่านการใส่นาฬิกาโดยตรง
● สถานที่ที่อยู่เส้นตรงสูงสุด 16 MBytes สําหรับรหัสและข้อมูล
● แรมภายในชิป (IRAM) ขนาด 2 กิบาไทต์
● RAM ขยายในชิป (XRAM) 2 KBytes
● ลักษณะของบัสภายนอกที่สามารถโปรแกรมได้ สําหรับช่วงที่อยู่ที่แตกต่างกัน
● 8-bit หรือ 16-bit ข้อมูลภายนอกบัส
● บัสที่อยู่ภายนอก / ข้อมูลที่หลากหลายหรือไม่หลากหลาย
● สัญลักษณ์ เลือก ชิป ที่ สามารถ โปรแกรม ได้ จํานวน ห้า ชิป
● การสนับสนุนการตัดสินทางรถบัส Hold-and-Hold-Acknowledge
● พื้นที่บันทึกฟังก์ชันพิเศษบนชิป 1024 ไบท์
● โหมด เงียบ และ ปิด ไฟ
● อุปกรณ์การถ่ายทอดข้อมูล 8 ช่องแบบตัดต่อกัน (Interrupt-Driven Single Cycle) ผ่านเครื่องควบคุมเหตุการณ์ด้านนอก (Peripheral Event Controller (PEC))
● ระบบตัดต่อระดับความสําคัญ 16 ระดับที่มี 56 แหล่ง, อัตราการเก็บตัวอย่างต่ําถึง 50 ns
● เครื่องแปลง A/D 16 ช่อง 10 บิต มีเวลาแปลง 9.7 μs
● หน่วยจับ/เปรียบเทียบ 16 ช่อง
● PWM 4 ช่อง
● 2 หน่วยเวลาประจําการประจําการหลายประการที่มี 5 หน่วยเวลาประจําการ
● 2 ช่องทางเรียงลําดับ (สมอง/ไม่สมอง และสมองความเร็วสูง)
● อินเตอร์เฟซ CAN บนชิปที่มี 15 วัตถุข้อความ (Full-CAN/Basic-CAN)
● เครื่อง วาง เวลา ที่ สามารถ โปรแกรม ได้
● สูงสุด 111 เส้น I/O ประสงค์ทั่วไป โดยบางส่วนมีขั้นต่ําการเข้าที่สามารถเลือกได้ และ Hysteresis
● มีการสนับสนุนด้วยเครื่องมือการพัฒนามากมาย เช่น C-Compiler, Package Macro-Assembler, Emulators, Evaluation Boards, HLL-Debuggers, Simulators, Logic Analyzer Disassemblers, Programming Boards การพัฒนาเครื่องมือการพัฒนาแบบ C-Compiler, Macro-Assembler Packages, Emulators, Evaluation Boards, HLL-Debuggers, Simulators, Logic Analyzer Disassemblers, Programming Boards การพัฒนาเครื่องมือการพัฒนาแบบ C-Compiler, Macro-Assembler Packages, Emulators, Evaluation Boards, HLL-Debuggers, Simulators, Logic Analyzer Disassemblers, Programming Boards เป็นต้น
● ออนชิป Bootstrap Loader

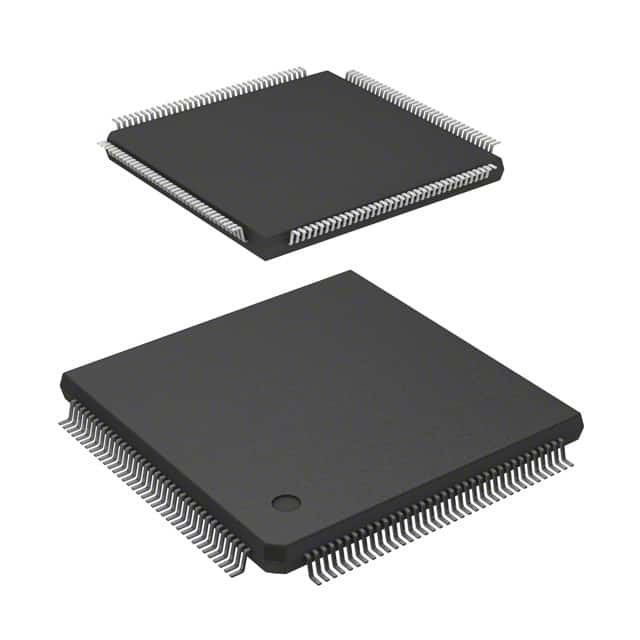

● แพ็คเกจ MQFP 144 ปิน (EIAJ)
