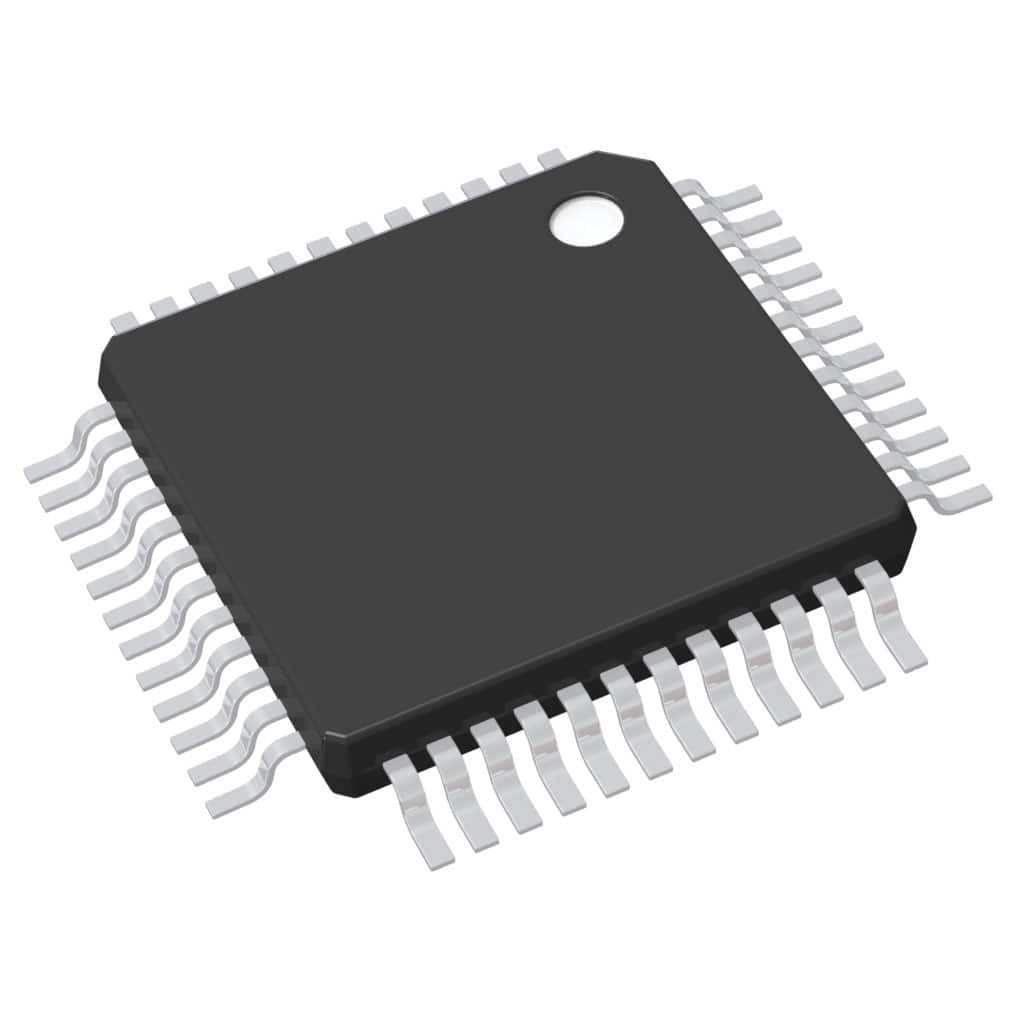

ATSAM3S1AB-AUR IC MCU 32BIT 64KB FLASH 48LQFP เทคโนโลยีไมโครชิป

คําอธิบาย

ซีรี่ย์ SAM3S ของ Atmels เป็นสมาชิกของครอบครัวของไมโครคอนโทรลเลอร์ Flash 32 บิท ซึ่งใช้โปรเซสเซอร์ ARM Cortex-M3 ที่มีความสามารถสูงมันทํางานที่ความเร็วสูงสุด 64 MHz และมีถึง 256 Kbyte ของ Flash และสูงสุด 48 Kbyte ของ SRAMชุดอุปกรณ์ล้อมล้อมรวมถึงพอร์ตอุปกรณ์ USB ความเร็วเต็ม พร้อมเครื่องรับสัญญาณที่ฝังไว้, MCI ความเร็วสูงสําหรับ SDIO / SD / MMCอินเตอร์เฟซบัสภายนอกที่มีเครื่องควบคุมความจําสแตติกที่ให้การเชื่อมต่อกับ SRAM, PSRAM, NOR Flash, LCD Module และ NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, ไทม์ I2S, รวมถึง 1 ไทม์ PWM, ไทม์ 16 บิททั่วไป 6 ครั้ง, RTC, ADC,DAC 12 บิต และเครื่องเปรียบเทียบแบบอานาล็อก.

ลักษณะ

• หลัก
ARM® Cortex®-M3 รีวิชั่น 2.0 ที่ทํางานสูงสุด 64 MHz
หน่วยป้องกันความทรงจํา (MPU)
ชุดคําสั่ง Thumb®-2
• พิน-ทู-พินที่เข้ากันได้กับ AT91SAM7S ซีรีส (รุ่น 48 และ 64 พิน)
• ความ จํา
จาก 64 ถึง 256 คิบาไบท์ แฟลชที่ติดตั้ง การเข้าถึงความกว้าง 128 บิท เครื่องเร่งความจํา
จาก 16 ถึง 48 คิบาไบต์ SRAM ที่ติดตั้ง
ROM ขนาด 16 Kbyte พร้อมโปรแกรม Bootloader (UART, USB) และโปรแกรม IAP
✅ เครื่องควบคุมความจําสแตตติก 8 บิต (SMC): รองรับ SRAM, PSRAM, NOR และ NAND Flash
หน่วยป้องกันความทรงจํา (MPU)
• ระบบ
✅ ระบบปรับระดับความดันที่ติดตั้งสําหรับการทํางานแบบเดียว
✅ Power-on-Reset (POR), Brown-out Detector (BOD) และ Watchdog สําหรับการทํางานที่ปลอดภัย
ออสซิลเลอเตอร์ควาร์ทซ์หรือเซรามิก: พลังงานหลัก 3 ถึง 20 MHz พร้อมการตรวจสอบความล้มเหลวและพลังงานต่ํา 32.768 kHz สําหรับ RTC หรือนาฬิกาอุปกรณ์
✅ ออสไซเลเตอร์ RC ภายใน 8/12 MHz ความแม่นยําสูง ที่ถูกปรับปรุงจากโรงงาน ด้วยความถี่แบบตั้งค่า 4 MHz สําหรับการเริ่มต้นของอุปกรณ์
นาฬิกาช้า ออสซิลเลอเตอร์ RC ภายในเป็นนาฬิกาอุปกรณ์แบบพลังงานต่ําถาวร
2 PLLs ถึง 130 MHz สําหรับนาฬิกาอุปกรณ์และสําหรับ USB
อุปกรณ์ตรวจจับอุณหภูมิ
✅ สูงสุด 22 ช่อง DMA (PDC)
• โหมดพลังงานต่ํา
โหมดหลับและ Backup ต่ําถึง 1.8 μA ในโหมด Backup
RTC พลังงานต่ําสุด
• อุปกรณ์นอก
อุปกรณ์ USB 2.0: 12 Mbps, 2668 ไบท์ FIFO, สูงสุด 8 จุดปลายสองทิศ
✅ USARTs สูงสุด 2 เครื่องที่มีระบบ ISO7816, IrDA®, RS-485, SPI, Manchester และ Modem Mode
2 UART 2 สาย
อินเตอร์เฟซ 2 สาย (เข้ากันได้กับ I2C) 1 SPI 1 เครื่องควบคุมซีเรียลซินโครโนส (I2S) 1 อินเตอร์เฟสการ์ดมัลติมีเดียความเร็วสูง (SDIO/SD Card/MMC)
✅ ใส่เครื่องกําหนดเวลา 16 บิต 3 ช่องสูงสุด 6 เครื่อง พร้อมรูปคลื่น, รูปแบบคลื่น, การเปรียบเทียบ และ PWM
4 ช่อง 16 บิต PWM พร้อม Output ครบถ้วน, การเข้าผิดพลาด, 12 บิต Dead Time Generator Counter สําหรับการควบคุมมอเตอร์
✅ 32 บิต ไทม์ในเวลาจริง และ RTC พร้อมระบบปฏิทินและระบบเตือน
✓ ADC ขนาดสูงสุด 15 ช่อง, 1Msps กับโหมดการใส่ความแตกต่างและระดับการเพิ่มโปรแกรม
1 DAC 2 ช่อง 12 บิต 1Msps
✓ เครื่องเปรียบเทียบแบบแอนาล็อกเดียวที่มีการเลือกอินทุ้นแบบยืดหยุ่น
✅ 32 บิต Cyclic Redundancy Check Calculation Unit (CRCCU) หน่วยการคํานวณการตรวจสอบ
การเขียนบันทึกที่คุ้มครอง
• I/O
✅ สูงสุด 79 เส้น I/O พร้อมความสามารถในการตัดต่อภายนอก (ความรู้สึกด้านขอบหรือระดับ)
3 เครื่องควบคุมการเข้า/ออกแบบคู่กัน 32 บิต ระบบการจับภาพคู่กันที่รองรับ DMA
• แพ็คเกจ
✅ LQFP 100 โลหะ ขนาด 14 x 14 มิลลิเมตร ความกว้าง 0.5 มิลลิเมตร / 100 ลูก TFBGA ขนาด 9 x 9 มิลลิเมตร ความกว้าง 0.8 มิลลิเมตร
✅ LQFP ขนาด 64 โหลด ขนาด 10 x 10 มิลลิเมตร ความยาว 0.5 มิลลิเมตร/QFN 64-pad ขนาด 9x9 มิลลิเมตร ความยาว 0.5 มิลลิเมตร
✅ LQFP ขนาด 48 โลหะ ขนาด 7 x 7 มิลลิเมตร ความยาว 0.5 มิลลิเมตร / QFN ขนาด 48 แพด ขนาด 7 x 7 มิลลิเมตร ความยาว 0.5 มิลลิเมตร
