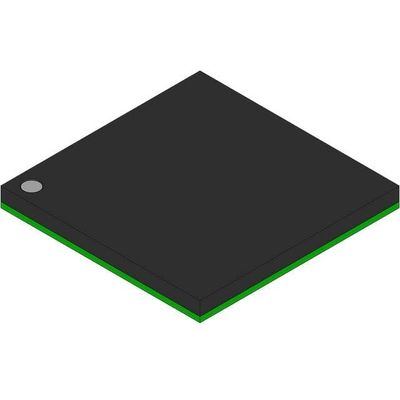

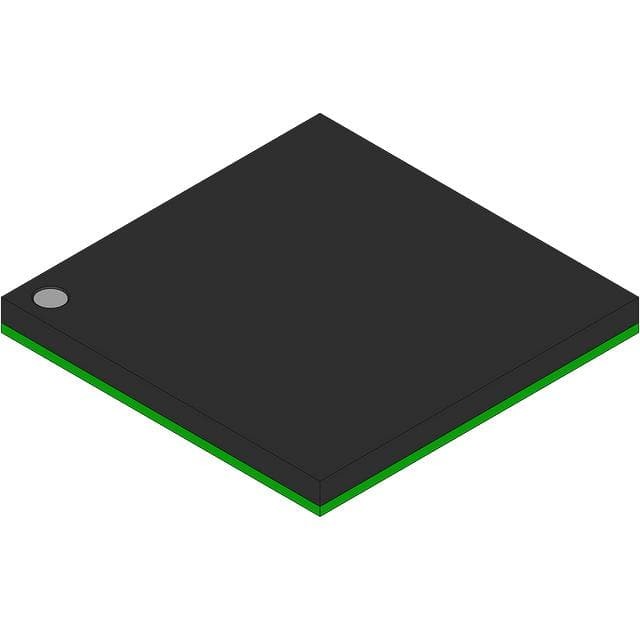

MCF52256VN80 IC MCU 32B 256KB FLASH 144MAPBGA เครื่องครึ่งประสาทแบบฟรีสเกล

ภาพรวม

บทนี้นําเสนอภาพรวมของลักษณะของไมโครโพเซอร์ รวมถึงส่วนประกอบการทํางานหลัก ๆ

ลักษณะสําคัญ

สัญลักษณ์บล็อกของ MCF528x และ MCF521x แสดงอยู่ในรูป 1-1. ลักษณะหลักคือดังนี้:
• Static Version 2 ColdFire ระยะยาวแปรปรเซสเซอร์ RISC
การทํางานแบบสแตติก
✅ ที่อยู่ 32 บิตบนชิป และเส้นทางข้อมูล
∆ หน่วยประมวลผลและความถี่ของบัสสูงสุด 80 MHz
- 16 รายการข้อมูลและที่อยู่ 32 บิททั่วไป
ColdFire ISA_A พร้อมการขยายเพื่อรองรับ user stack pointer register และ 4 คําสั่งใหม่สําหรับการประมวลผลบิตที่ดีขึ้น
หน่วย EMAC ที่เพิ่มเติม (Enhanced Multiply-Accumulate) ด้วยเครื่องสะสม 48 บิต 4 เครื่อง เพื่อรองรับอัลกอริทึมการประมวลผลสัญญาณ 32 บิต
✅ การปรับรหัสคําสั่งที่ผิดกฎหมาย ที่อนุญาตให้มีการสนับสนุนการเลียนแบบ 68K
• การสนับสนุนการแก้ไขข้อผิดพลาดระบบ
การติดตามในเวลาจริงเพื่อกําหนดเส้นทางการดําเนินการแบบไดนามิก
โหมด debug หลัง (BDM) สําหรับการแก้ไขปัญหาในวงจร
✓ การสนับสนุนการแก้ไขความผิดพลาดในเวลาจริง โดยมีเรจิสเตอร์จุดหยุดของฮาร์ดแวร์ที่มองเห็นได้จากผู้ใช้งาน (PC และที่อยู่ที่มีข้อมูลตามต้องการ) ที่สามารถตั้งค่าเป็นเครื่องก่อการร้ายระดับ 1 หรือ 2
• ความทรงจําบนชิป
คาเช 2-Kbyte สามารถตั้งค่าเป็น คาเชที่ใช้คําสั่งเท่านั้น, ข้อมูลเท่านั้น หรือ แบ่ง I/D
✅ SRAM 64-Kbyte dual-ported บนบัสภายใน CPU ที่สามารถเข้าถึงได้โดย master bus core และ non-core
(ตัวอย่างเช่น DMA, FEC) พร้อมการสนับสนุนการจําหน่ายพลังงานรอคอย
512 คิบาไบต์ของความจํา Flash ที่ติดกัน รองรับการเข้า 2-1-1-1
(256 Kbyte บน MCF5281 และ MCF5214, ไม่มี Flash บน MCF5280)
สินค้านี้มีเทคโนโลยี SuperFlash® ที่ได้รับการอนุญาตจาก SST
• การบริหารพลังงาน
✓ การทํางานแบบสแตตติกอย่างเต็มที่ ด้วยการนอนหลับของโปรเซเซอร์ และรูปแบบการหยุดชิปทั้งชิป
การตอบสนองอย่างรวดเร็วต่อการสับสนจากโหมดนอนที่ใช้พลังงานต่ํา (คุณสมบัติของการตื่น)
✅เปิด/ปิดนาฬิกาสําหรับอุปกรณ์รอบตัวแต่ละอุปกรณ์ เมื่อไม่ใช้
• Fast Ethernet Controller (FEC) (ไม่พร้อมใน MCF5214 และ MCF5216)
ความสามารถ 10BaseT ครึ่งหรือครบดับเพล็กซ์
ความสามารถ 100BaseT ครึ่งหรือจํากัดการผ่านเต็ม-duplex
✅ On-chip ส่งและรับ FIFO
✅ เครื่องควบคุม DMA ที่ตั้งไว้
✅ แหวนตัวอธิบายยืดหยุ่นที่ใช้ในความจํา
อินเตอร์เฟซอิสระจากสื่อ (MII) ไปยังเครื่องรับ (PHY)
• โมดูล FlexCAN 2.0B
รวมถึงคุณสมบัติทั้งหมดของโมดูล Freescale TouCAN
✅ การนํามาใช้อย่างสมบูรณ์แบบของ รายละเอียดโปรโตคอล CAN รุ่น 2.0B
ข้อมูลมาตรฐานและเฟรมทางไกล (ยาวสูงสุด 109 บิต)
ข้อมูลขยายและกรอบไกล (ยาวสูงสุด 127 บิต)
ความยาวของข้อมูล 0 8 ไบท์
อัตราบิตที่สามารถเขียนโปรแกรมได้สูงถึง 1 Mbit/sec
✅ มีค่าเก็บข้อความสูงสุดถึง 16 MB
√ สามารถตั้งค่าเป็นรับ (Rx) หรือส่ง (Tx)
การสนับสนุนข้อความมาตรฐานและขยาย
สถานที่ที่ไม่ใช้งานใน Message Buffer (MB) สามารถใช้เป็นพื้นที่ RAM ที่ใช้ทั่วไปได้
✓ สามารถฟังเฉพาะ
✅ การตอบสนองที่เกี่ยวข้องกับเนื้อหา
ไม่มีเซมาโฟร์อ่าน/เขียน
✅ 3 เครื่องจดทะเบียนหน้ากากอนุกรม
✅ ทั่วโลก (สําหรับ MB 0-13)
✅พิเศษสําหรับ MB14
เฉพาะสําหรับ MB15
✓ โปรแกรมโอนครั้งแรก: ID ต่ําสุดหรือจํานวนพัฟเฟอร์ต่ําสุด
รางเวลา รางเวลา รางเวลาที่ใช้ได้ 16 บิต
เวลาของเครือข่ายโลก ที่สynchronized โดยข้อความเฉพาะเจาะจง
โปรแกรม I/O Mode
ราคาถูก
• 3 เครื่องส่งสากลแบบไม่สมอง/รับสมอง (UART)
✅ เครื่องแยก 16 บิตสําหรับการสร้างนาฬิกา
ผ่าตัดล็อกก์ควบคุม
ราคาถูก
การสนับสนุนของ DMA
️รูปแบบข้อมูลสามารถเป็น 5, 6, 7 หรือ 8 บิต โดยมีคู่, ไม่คู่, หรือไม่มี parity
✅ สูงสุด 2 บิตหยุดในขั้นตอน 1/16
ความสามารถในการตรวจสอบความผิดพลาด
✅ การสนับสนุนโมเดมประกอบด้วยสายการขอส่ง (URTS) และสายการส่ง (UCTS) สําหรับ UART สองสาย
การส่งและรับ FIFO buffers
• โมดูล I2C
อินเตอร์ไซส์บัสระหว่างชิปสําหรับ EEPROMs, เครื่องควบคุม LCD, เครื่องแปลง A/D และคีย์พาด
✅ รองรับได้อย่างเต็มที่กับ I2C bus มาตรฐานของอุตสาหกรรม
✓ รูปแบบ Master หรือ Slave รองรับหลาย Master
✅ การผลิตสัญจรแบบอัตโนมัติที่มีระดับที่สามารถเขียนโปรแกรมได้
• อินเตอร์เฟียสส่วนนอกลําดับ (QSPI)
✅ การถ่ายทอดซินครอนส์แบบ Full-duplex, 3 สาย
มีให้เลือกชิปสูงสุดถึง 4 ชิป
การทํางานแบบ Master Mode เท่านั้น
ราคาบิตหลักที่สามารถเขียนโปรแกรมได้
✅ มากกว่า 16 การโอนที่วางแผนไว้ก่อน
• เครื่องแปลงอานาล็อกเป็นดิจิตอล (QADC)
8 ช่องทางเข้าแบบแอนาล็อกโดยตรง หรือสูงสุด 18 ช่องทางเข้าแบบแอนาล็อก multiplexed
ความละเอียด 10 บิต +/- 2 การนับความแม่นยํา
เวลาแปลงอย่างน้อย 7 μS
✅ ตัวอย่างภายในและเก็บ
✓ เวลาตัวอย่างการเข้าที่สามารถโปรแกรมได้ สําหรับความขัดแย้งของแหล่งต่าง ๆ
2 คิวคําสั่งแปลง มีทั้งหมด 64 รายการ
✅ รอคอยในช่วงย่อย โดยใช้กลไกหยุด
✅ คิวครบและหยุดซอฟต์แวร์ตัดต่อมีให้บริการในคิวทั้งสอง
✓ ตัวชี้แถวแสดงตําแหน่งปัจจุบันสําหรับแต่ละแถว
✓ รูปแบบคิวอัตโนมัติที่เริ่มด้วย:
✅ เครื่องกดขอบภายนอกและ เครื่องกดประตู
✅ ระยะเวลาระยะเวลา / ระยะเวลาภายในโมดูล QADC [แถว 1 และ 2 ]
✅คําสั่งของโปรแกรม
✓ การสแกนคิวครั้งเดียว หรือสแกนคิวต่อเนื่อง
ข้อมูลผลิตสามารถอ่านได้ในรูปแบบสามแบบ
✅ สิทธิที่ถูกต้อง ไม่ลงนาม
ลงนามด้วยข้อตกลงทางซ้าย
มือซ้าย ถูกต้อง ไม่ลงนาม
✓ ช่องทางอานาล็อกที่ไม่ใช้งานสามารถใช้เป็น I/O ดิจิตอลได้
✅ การปรับปรุงจํานวนปินต่ํา
• เครื่องกําหนดเวลา DMA 32 บิต 4 เครื่อง
ความละเอียด 15-ns ที่ 80 MHz (66 MHz สําหรับ MCF5214 และ MCF5216)
✓ แหล่งที่สามารถเขียนโปรแกรมได้ สําหรับการใส่นาฬิกา รวมถึงตัวเลือกนาฬิกาภายนอก
โปรแกรมเปรสเคเลอร์
✓ ความสามารถในการจับข้อมูลเข้าด้วยขอบกดที่สามารถเขียนโปรแกรมได้บนปินข้อมูลเข้า
การเปรียบเทียบผลิตกับโหมดโปรแกรมสําหรับปินผลิต
การทํางานฟรีและการเริ่มต้นใหม่
✅ การสกัดที่สามารถปิดหน้าได้ ในการจับข้อมูลเข้า หรือการเปรียบเทียบความหมาย
✓ ความสามารถในการก่อ DMA ในการจับข้อมูลเข้าหรือเปรียบเทียบความหมาย
• 2 เครื่องกําหนดเวลาสี่ช่อง
✅ 4 ช่องทาง 16 บิทในการจับ / การผลิตเทียบต่อเวลา
อาร์คิเทคชัน 16 บิต
โปรแกรมเปรสเคเลอร์
ความกว้างของแรงกระแทกที่แตกต่างกันจากไมโครวินาทีเป็นวินาที
✅ เครื่องสะสมอัมพาตขนาด 16 บิท
ความสามารถในการเริ่มต้นจากความจํา Flash ภายในหรือความจําภายนอกที่มีความกว้าง 8, 16, หรือ 32 บิต (ต่อ...)
