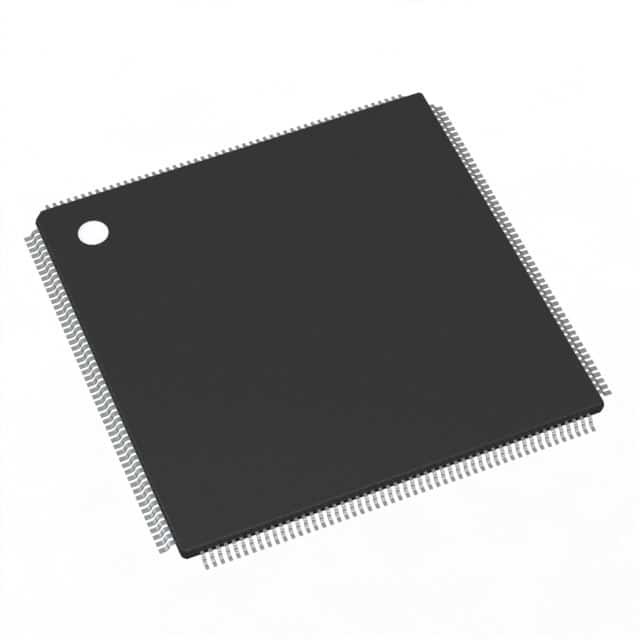

SPC5645BF0VLT1R IC MCU 32BIT 2MB แฟลช 208TQFP N✖P USA Inc.

Qorivva MPC5645S เป็นไมโครคอนโทรลเลอร์ 32 บิตรุ่นใหม่ที่เป้าหมายการใช้งานเครื่องมือในรถยนต์ชิปเดียวอุปกรณ์ MPC5645S เป็นส่วนหนึ่งของ MPC56xxS ครอบครัวของอุปกรณ์ Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitฟังก์ชันคลัสเตอร์แบบดั้งเดิม เช่น การขับเคลื่อนเครื่องวัด การนับเวลาจริง และการผลิตเสียง

รายการลักษณะ
• ไดโอเลนซ์ 32 บิท พาวเวอร์อาร์คิทคชัน บุ๊ค E
ซับซ้อน CPU core (e200z4d)
หน่วยบริหารความจํา (MMU)
4 KB แคชการสั่งการ 2/4 ทาง
• แมมรี่แฟลช ECC บนชิปขนาด 2 MB พร้อม:
✓ เครื่องควบคุมความทรงจําไฟแลช
✅ พัฟเฟอร์ล่วงหน้า
• 64 KB ในชิป ECC SRAM
• 1 MB บนชิป SRAM กราฟิกที่ไม่ใช่ ECC ด้วยสองท่า
เครื่องควบคุมการ์ฟิก SRAM
• หน่วยป้องกันความจํา (MPU) ที่มีตัวอธิบายภูมิภาคสูงสุดถึง 16 ตัว
และ 32 ไบท์ภูมิภาค granularity เพื่อให้พื้นฐาน
การอนุญาตการเข้าถึงความจําและให้แน่ใจว่าการแยก
ระหว่างรหัสและข้อมูลต่าง ๆ
• Interrupt Controller (INTC) พร้อม 181 อุปกรณ์ล้อม
แหล่งตัดและแปดแหล่งตัดโปรแกรม
• 2 วงจรล็อคเฟสแบบปรับความถี่ (FMPLLs)
FMPLL (FMPLL0) ให้เวลาระบบสูงสุด 125 MHz
✅ FMPLL ช่วยเหลือ (FMPLL1) สามารถใช้เป็นตัวสํารอง
แหล่งเวลาที่ปรับปรุงหรือไม่ปรับปรุง
โมดูล eMIOS, QuadSPI และเป็นนาฬิกาสํารองต่อ DCU
และ DCU-Lite สําหรับการสร้างเวลาของพิกเซล
• สถาปัตยกรรมสวิทช์แคร์บัสบาร์ ทําให้สามารถเข้าถึง periferials
แฟลชเมมรี่หรือ RAM จากหลายบัส
เจ้าของเครื่อง
• เครื่องควบคุมการเข้าถึงความจําโดยตรงที่ขยายขนาด 16 ช่อง (eDMA)
ด้วยแหล่งคําขอโอนหลายตัว โดยใช้ DMA
เครื่องคูณช่องทาง
• Boot Assist Module (BAM) พร้อม ROM พิเศษ 8 KB สําหรับเครื่องยนต์ที่ติดตั้ง
รหัส boot รองรับตัวเลือกการ boot รวมถึง
ดาวน์โหลดรหัส boot ผ่านสายเชื่อมต่อลําดับ (CAN หรือ SCI)
• 2 หน่วยควบคุมจอ (DCU3 และ DCULite) สําหรับการทํางานโดยตรง
เครื่องขับเคลื่อนสูงสุด 2 จอ LCD TFT ถึง XGA
การแก้ไข
• ระบบควบคุมเวลา (TCON) และ RSDS อินเตอร์เฟซสําหรับโมดูล DCU3
• 2D OpenVG 1.1 และเร่งกราฟิกราสเตอร์ (GFX2D)
• Video Input Unit (VIU2) รองรับ 8/10-bit ITU656
การใส่วีดีโอ การแปลง YUV เป็น RGB การลดขนาดวีดีโอ
กําจัดความผูกพัน การปรับความแตกต่าง และการปรับความสว่าง
• เครื่องควบคุม DRAM รองรับ DRAM DDR1, DDR2 และ LPDDR1
• เครื่องควบคุมมอเตอร์ขั้น (SMC)
✓ เครื่องขับกระแสไฟฟ้าสูงสุดถึง 6 เครื่องวัดวงจรเครื่องมือ
ขับขี่ในระบบตั้งสะพาน H สองแบบเต็ม
✅ มอเตอร์ขั้นตอนกลับสู่ศูนย์ และโมดูลการตรวจจับการหยุด
การตรวจสอบวงจรสั้น
• โมดูลกําเนิดเสียง (SGM)
เครื่องผสม 4 ช่อง
รองรับการเล่นคลื่น PCM และเสียงสังเคราะห์
✅ ปริมาณการออกแบบ PWM หรือ I2S
• 2 โมดูล 16 ช่อง ระบบการนําเข้าออกแบบโมดูลขยาย (eMIOS)
รองรับช่วง 16 บิต Input Capture, Output Compare, Pulse
การปรับเปลี่ยนความกว้างและการปรับสี่เหลี่ยม
ฟังก์ชัน
• เครื่องแปลงอานาล็อกเป็นดิจิตัล 10 บิต (ADC)
มีเวลาแปลงสูงสุด 1 μs
✅ ส่งผ่านช่องทางภายในสูงสุด 20 ช่อง
✅ สูงสุด 8 ช่องทางภายนอก
• หน่วยอินเตอร์เฟซส่วนนอก (DSPI) 3 หน่วย
สําหรับการสื่อสารแบบเต็มแบบสองแบบ, สินคราม
อุปกรณ์ภายนอก
• QuadSPI ระบบควบคุมความจําแฟลชลําดับ (ต่อ...)
