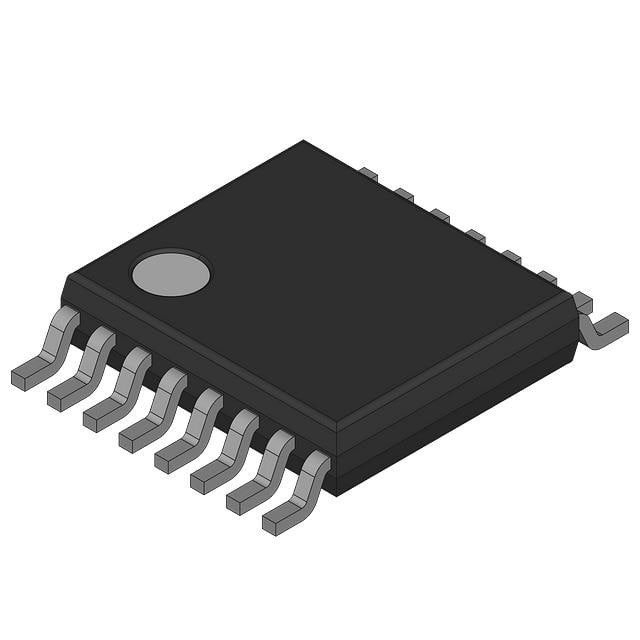

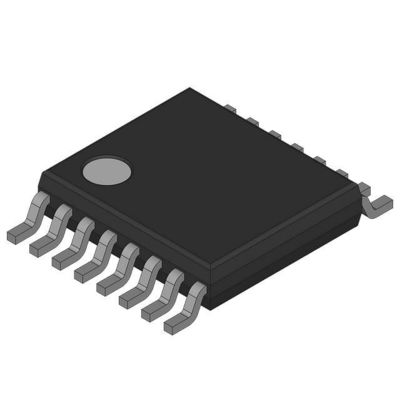

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP แผ่นครึ่งประสาทแบบฟรีสเกล

คําอธิบายทั่วไป

คําแนะนํา
MC68HC908QY4A เป็นสมาชิกของ M68HC08 ครอบครัวของหน่วยไมโครคอนโทรลเลอร์ 8 บิต (MCU) ที่มีราคาถูกและมีประสิทธิภาพสูงMCU ทั้งหมดในครอบครัวใช้หน่วยประมวลผลกลาง M68HC08 ที่ปรับปรุงขึ้น (CPU08) และมีให้เลือกในหลายแบบ, ขนาดและประเภทของความจํา และประเภทของแพคเกจ

ลักษณะ

คุณลักษณะประกอบด้วย:
• CPU Core M68HC08 ที่มีประสิทธิภาพสูง
• รหัสวัตถุที่เข้ากันได้เต็มที่กับ M68HC05 Family
• ความดันทํางาน 5-V และ 3-V (VDD)
• การทํางานของบัสภายใน 8MHz ที่ 5V, 4-MHz ที่ 3V
• ออสซิลเลอเตอร์ภายในที่ตัดได้
✅ โปรแกรมเลือก 1 MHz, 2 MHz หรือ 3.2 MHz การทํางานของบัสภายใน
ความสามารถในการปรับปรุง 8 บิต
✅ ± 25% ไม่ตัด
✓ สามารถตัดได้ประมาณ 0.4%
• ระยะสวิลเลอเตอร์คริสตัลที่สามารถเลือกด้วยซอฟต์แวร์ ได้แก่ 32~100 kHz, 1~8 MHz และ 8~32 MHz
• นาฬิกาข้อมูลที่สามารถตั้งค่าด้วยโปรแกรมได้ จากแหล่งภายในหรือภายนอก
• การปลุกอัตโนมัติจากความสามารถ STOP โดยใช้ RC 32kHz ภายในหรือแหล่งนาฬิกาบัส
• แหล่งจํา FLASH ที่สามารถเขียนโปรแกรมได้ในชิป
โปรแกรมภายใน / การกําจัดแรงดันการผลิต
มอนิโตร ROM ที่มีโปรแกรมที่ใช้งานเรียก/ลบ
การรักษาความปลอดภัยด้วย FLASH (2)
• แมมรี่ (RAM) ในชิป
• 2 ช่อง โมดูลอินเตอร์เฟซไทม์ 16 บิต (TIM)
• เครื่องแปลงอานาล็อกเป็นดิจิตอล (ADC) 6 ช่อง 10 บิต พร้อมช่องมาตรฐานแบนด์เกปภายใน (ADC10)
• สูงสุด 13 เส้นทางเข้า/ออก (I/O) ในสองทิศทาง และมีเพียง 1 ทางเข้า
6 รายแบ่งปันกับ KBI
6 คนร่วมกับ ADC
2 คนร่วมกับ TIM
✓ การเข้าข้อมูลหนึ่งรายการที่ร่วมกันกับ IRQ เท่านั้น
✓ ความสามารถของหลุมเก็บไฟฟ้า / แหล่งไฟฟ้าในระดับสูงบนปินเบอร์ทั้งหมด
✓ การดึงตัวที่สามารถเลือกได้ในทุกท่าทาง สามารถเลือกได้ตามบิตแต่ละตัว
✓ ความสามารถสามภาวะบน pin port ทั้งหมด
• การสกัดคีย์บอร์ด 6 บิต พร้อมฟังก์ชัน Wakeup (KBI)
โปรแกรมการตรวจสอบระดับสูง / ต่ํา
• คุณสมบัติของโมดูลยับยั้งความดันต่ํา (LVI)
จุดเริ่มต้นที่สามารถเลือกจากซอฟต์แวร์
• คุณสมบัติการป้องกันระบบ
คอมพิวเตอร์ทํางานอย่างถูกต้อง (COP)
การตรวจจับความดันต่ําพร้อมรีเซ็ต
การตรวจพบรหัสปฏิบัติการผิดกฎหมาย
การตรวจหาที่อยู่ผิดกฎหมาย
• ปิ้นตัดต่อแบบไม่สมองภายนอกที่มีการดึงภายใน (IRQ) แบ่งปันกับปิ้นเข้ามวลชน
• ปินรีเซ็ตแบบไม่สมองแบบหลักที่มีการดึงตัวภายใน (RST) แบ่งปันกับปินเข้า/ออกทั่วไป (I/O)
• แผนที่ความจํา I / O ลงทะเบียน
• การประหยัดพลังงานแบบหยุดและรอ
• MC68HC908QY4A, MC68HC908QY2A และ MC68HC908QY1A มีให้เลือกในกล่องดังนี้:
✅ 16 ปิน พลาสติก แพ็คเกจคู่ในสาย (PDIP)
✅พัสดุวงจรบูรณาการขนาดเล็ก 16 ปิน (SOIC)
✅ 16 ปิน แพคเกจขนาดเล็กที่ลดลง (TSSOP)
• MC68HC908QT4A, MC68HC908QT2A และ MC68HC908QT1A มีให้เลือกในกล่องดังนี้:
✅ PDIP 8 ปิน
✅ SOIC 8 ปิน
✅ แพคเกจ 8 ปินแบบแบบสองแบบ ไม่มีท่อ (DFN)
