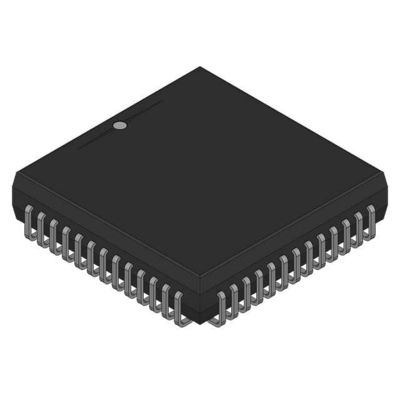

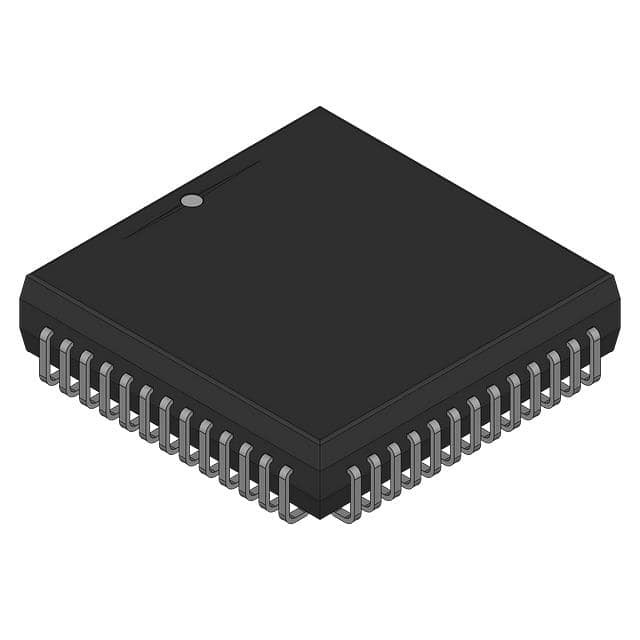

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC แปลดประสาทแบบฟรีสเกล

คําอธิบายทั่วไป

1.1 บทแนะนํา
MC68HC908AP64 เป็นสมาชิกของ M68HC08 ครอบครัว 8-bit ที่มีราคาถูกและมีประสิทธิภาพสูง
หน่วยไมโครคอนโทรลเลอร์ (MCU) ทุกหน่วย MCU ในครอบครัวใช้หน่วยประมวลผลกลาง M68HC08 ที่ปรับปรุงขึ้น (CPU08) และมีให้บริการด้วยโมดูลหลากหลายขนาดและประเภทของความจํา และประเภทแพคเกจ

1.2 ลักษณะ

คุณสมบัติของ MC68HC908AP64 ได้แก่:
•สถาปัตยกรรม M68HC08 ที่มีประสิทธิภาพสูง
• รหัสวัตถุที่เข้ากันได้เต็มที่กับ M6805, M146805, และ M68HC05 ครอบครัว
• ความถี่ของบัสภายในสูงสุด:
✅ 8-MHz ที่ความกระตุ้นการทํางาน 5V หรือ 3V
• ตัวเลือกการใส่นาฬิกา
✅ RC-oscillator
ออสไซเลเตอร์คริสตัล 32kHz พร้อม PLL ภายใน 32MHz
• แผนการใช้งาน Flash Memory พร้อมความปลอดภัย
62,368 ไบท์สําหรับ MC68HC908AP64
32 768 ไบท์สําหรับ MC68HC908AP32
16384 ไบท์สําหรับ MC68HC908AP16
8,192 ไบท์สําหรับ MC68HC908AP8
• แรมในชิป
2 048 ไบท์สําหรับ MC68HC908AP64 และ MC68HC908AP32
1,024 ไบท์สําหรับ MC68HC908AP16 และ MC68HC908AP8
• โมดูลอินเตอร์เฟซไทม์ 2 ช่อง 16 บิต (TIM1 และ TIM2) ที่สามารถเลือกการจับข้อมูลได้
เปรียบเทียบผลิต และความสามารถ PWM ในแต่ละช่องทาง
• โมดูลฐานเวลา
• โมดูลอินเตอร์เฟซสื่อสารลําดับ 1 (SCI)
• โมดูลอินเตอร์เฟสสื่อสารลําดับ 2 (SCI) พร้อมเครื่องรหัส / เครื่องรหัสอินฟราเรด (IR)
• โมดูลอินเตอร์เฟียสของ periferical (SPI)
• System Management Bus (SMBus) เวอร์ชั่น 1.0/1.1 (บัส IIC มัลติมาสเตอร์)
• เครื่องปรับเปลี่ยนอานาล็อกเป็นดิจิตัล (ADC) 8 ช่อง 10 บิต
• IRQ1 ปิ้นตัดภายนอกที่มีการดึงเข้า
• IRQ2 ปินตัดภายนอกที่มีการโปรแกรม pullup
• Port wakeup keyboard 8 บิต พร้อมการดึงตัวเข้า
• 32 ปินเข้า/ออกทั่วไป:
✅ 31 ปิน I/O ที่ใช้งานร่วมกัน
✅ 8 ไดรฟ์ LED (ซิงค์)
✅ 6×25mA I/O แบบเปิดระบายน้ํา พร้อมการดึง
• การออกแบบพลังงานต่ํา (สแตตติกอย่างเต็มที่ด้วยโหมดหยุดและรอ)
• ปิ้นการรีเซ็ตหลัก (พร้อมกับการดึงเข้า) และการรีเซ็ตการเปิดไฟ
• ลักษณะป้องกันระบบ
คอมพิวเตอร์ที่ทํางานได้ถูกต้อง (COP)
การตรวจจับความดันต่ําด้วยการตั้งค่าใหม่หรือตัด
การตรวจพบรหัสปฏิบัติการผิดกฎหมาย
การตรวจหาที่อยู่ผิดกฎหมาย
• 48 ปินล็อฟควัดฟลาทแพ็ค (LQFP) 44 ปินควัดฟลาทแพ็ค (QFP) และ 42 ปินสับซ้อนสองในสาย
แพ็คเกจ (SDIP)
• คุณสมบัติเฉพาะของ MC68HC908AP64 ใน SDIP 42 ปินคือ:
✅ 30 รายการสําหรับการใช้งานทั่วไปเท่านั้น
✅ การตัดต่อภายนอกใน IRQ1 เท่านั้น
ลักษณะของ CPU08 ได้แก่:
• โมเดลการเขียนโปรแกรม HC05 ที่ดีขึ้น
• ฟังก์ชันควบคุมวงจรขนาดใหญ่
• 16 รูปแบบการติดต่อ (มากกว่า HC05 จํานวน 8 รูปแบบ)
• อินเด็กซ์เรจิสเตอร์ 16 บิต และสเตคพอยเตอร์
• การโอนข้อมูลจากความจําไปยังความจํา
• การสอนการคูณ 8×8 อย่างรวดเร็ว
• คําสั่งการหาร 16/8 อย่างรวดเร็ว
• คําสั่งบีซีดี (Binary-coded decimal)
• การปรับปรุงให้ดีที่สุดสําหรับการใช้งานเครื่องควบคุม
• การสนับสนุนภาษา C ที่มีประสิทธิภาพ
