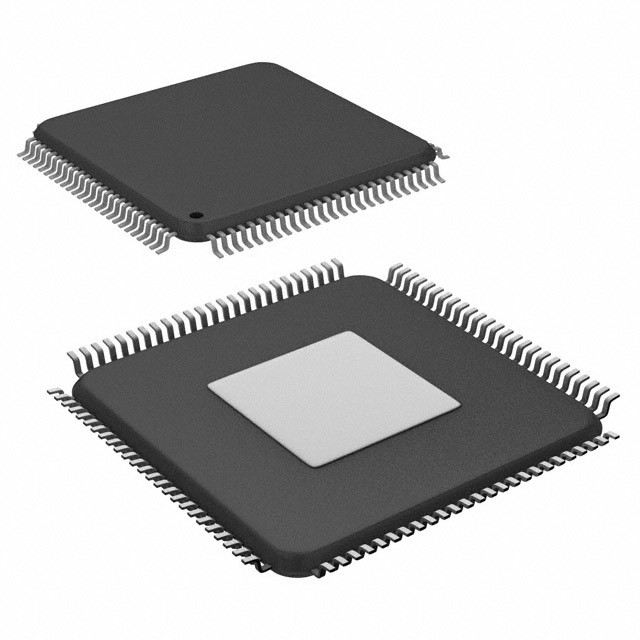

XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP Infineon เทคโนโลยี

ข้อมูลทั่วไปของอุปกรณ์

สายพันธุ์ XC226x เป็นสมาชิกที่มีประสิทธิภาพสูงของครอบครัว Infineon XC2000 ของเครื่องควบคุมขนาดเล็ก CMOS ชิปเดียวที่มีคุณสมบัติครบครันอุปกรณ์เหล่านี้ขยายฟังก์ชันและผลงานของครอบครัว C166 ในแง่ของคําสั่ง (หน่วย MAC), อุปกรณ์ล้อมล้อมล้อม และความเร็ว พวกเขารวมผลงาน CPU ที่สูง (ถึง 66 ล้านคําสั่งต่อวินาที) กับฟังก์ชันของอุปกรณ์ล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อุปกรณ์ล้อมล้อมที่ปรับปรุงสามารถปรับปรุงให้กับความต้องการของแอปพลิเคชั่นได้อย่างยืดหยุ่น. ดิริเวทีฟอร์มเหล่านี้ยังให้การผลิตนาฬิกาผ่าน PLL และแหล่งนาฬิกาภายในหรือภายนอก และโมดูลความจําในชิปต่างๆ เช่น โปรแกรม Flash, แรมโปรแกรม และ แรมข้อมูล

สรุป ลักษณะ

สําหรับภาพรวมที่รวดเร็วหรืออ้างอิง, คุณสมบัติของ XC226x อยู่ในรายการนี้ในวิธีการบด.
• CPU ขนาด 16 บิต ที่ทํางานได้สูง พร้อม Pipeline 5 ขั้นตอน
✅ เวลาวงจรคําสั่ง 15 ns ในเวลา CPU 66 MHz (การดําเนินการวงจรเดียว)
1 วงจร การบวกและลบ 32 บิต ด้วยผล 40 บิต
การคูณรอบ 1 ครั้ง (16 × 16 บิท)
✅ คําสั่งคูณและสะสม (MAC) 1 จันทร์
การแบ่งพื้นหลัง (32 / 16 บิต) ใน 21 Cycles
✅ อุปกรณ์การปรับปรุงบิตบูลเลียนที่ขยาย
การดําเนินการกระโดดระยะศูนย์
✅ คําแนะนําเพิ่มเติมสําหรับการสนับสนุน HLL และระบบปฏิบัติการ
✅ การออกแบบที่พัฒนาจากเรจิสเตอร์ที่มีหลายฐานเรจิสเตอร์ที่เปลี่ยนแปลง
✅ รองรับการเปลี่ยนเนื้อหาอย่างรวดเร็ว ด้วยธนาคารทะเบียนท้องถิ่นเพิ่มอีก 2 แห่ง
16 MBytes พื้นที่ที่อยู่เชิงเส้นรวมสําหรับรหัสและข้อมูล
1024 ไบท์ บนชิป พื้นที่บันทึกฟังก์ชันพิเศษ (C166 Family Compatible)
• ระบบตัดต่อระดับความสําคัญ 16 ระดับ มีถึง 87 แหล่ง, สามารถเลือกข้อมูลเข้าภายนอกได้
สําหรับการตัดการผลิตและการตื่นตัว, Sample-Rate ลดลงถึง 15 ns
• อุปกรณ์การถ่ายทอดข้อมูล 8 ช่องทาง
เครื่องควบคุมเหตุการณ์ด้านนอก (PEC) ตัวชี้ 24-bit ครอบคลุมพื้นที่ที่อยู่ทั้งหมด
• การผลิตนาฬิกาจากแหล่งนาฬิกาภายในหรือภายนอก
ผ่าน PLL บนชิป หรือผ่าน Prescaler
• โมดูลความจําบนชิป
1 คิบาไบต์ RAM Stand-By บนชิป (SBRAM)
2 คิบาไบต์ RAM บนชิป (DPRAM)
16 คิบาไบต์บนชิป ข้อมูล SRAM (DSRAM)
โปรแกรม / ข้อมูล SRAM บนชิป (PSRAM) ขนาดสูงสุด 64 Kbyte
ความจําโปรแกรมบนชิป (Flash Memory) สูงสุด 768 Kbyte
• โมดูลด้านนอกในชิป
2 เครื่องแปลง A/D ที่สามารถทํางานร่วมกันได้ มีทั้งหมด 16 ช่องทาง ความละเอียด 10 บิต
เวลาแปลงลดลง 1.2 μs การประมวลผลข้อมูลก่อนแบบเลือก (การลดข้อมูล
ตรวจสอบระยะทาง)
✅หน่วยจับ/เปรียบเทียบวัตถุประสงค์ทั่วไป 16 ช่อง (CAPCOM2)
✓ ยาวถึงสี่หน่วย Capture/Compare สําหรับการสร้างสัญญาณ PWM แบบยืดหยุ่น (CCU6x)
อุปกรณ์กําหนดเวลาประกอบกิจการทั่วไปหลายประเภท พร้อมเครื่องกําหนดเวลา 5 เครื่อง
6 ช่องอินเตอร์เฟซซีเรียลที่จะใช้เป็น UART, LIN, สินครามความเร็วสูง
ช่องทาง (SPI/QSPI) อินเตอร์เฟซบัส IIC (การติดต่อ 10 บิต 400 kbit/s) อินเตอร์เฟส IIS
อินเตอร์เฟซ MultiCAN บนชิป (Rev. 2.0B เติม) ที่มี Up to 128 Message Objects
(Full CAN/Basic CAN) บน 5 คัน CAN และฟังก์ชัน Gateway
✅ นาฬิกาในเวลาจริงบนชิป
• พื้นที่ที่อยู่ภายนอกสูงสุด 12 MBytes สําหรับรหัสและข้อมูล
คุณสมบัติรถบัสภายนอกที่สามารถเขียนโปรแกรมได้ สําหรับช่วงที่อยู่ที่แตกต่างกัน
✅ Multiplexed หรือ Demultiplexed แผนที่ภายนอก/Bus ข้อมูล
ขนาดของบัสที่อยู่ที่เลือกได้
ขนาดความกว้างของบัสข้อมูล 16 บิต หรือ 8 บิต
✓ สี่สัญญาณเลือกชิปที่สามารถเขียนโปรแกรมได้
• แหล่งพลังงานเดียวจาก 3.0 V ถึง 5.5 V
• รูปแบบการลดพลังงาน พร้อมการจัดการพลังงานแบบยืดหยุ่น
• เครื่องกําหนดเวลาและเครื่องระดมระดม
• สูงสุด 75 เส้น I/O ประสงค์ทั่วไป
• ออนชิพ Bootstrap Loader
• มีการสนับสนุนโดยเครื่องมือการพัฒนาที่หลากหลาย เช่น C-Compiler
แพคเกจแมคโรเอสแมบเลอร์, เอ็มเลอเตอร์, บอร์ดการประเมิน, HLL-Debuggers, Simulators
เครื่องแยกแยกเครื่องวิเคราะห์ตรรกะ โปรแกรมบอร์ด
• การสนับสนุนการปรับปรุงความผิดพลาดในชิปผ่าน JTAG Interface
• แพ็คเกจ LQFP สีเขียว 100 ปิน ขนาด 0.5 มิลลิเมตร (19.7 มิล)
