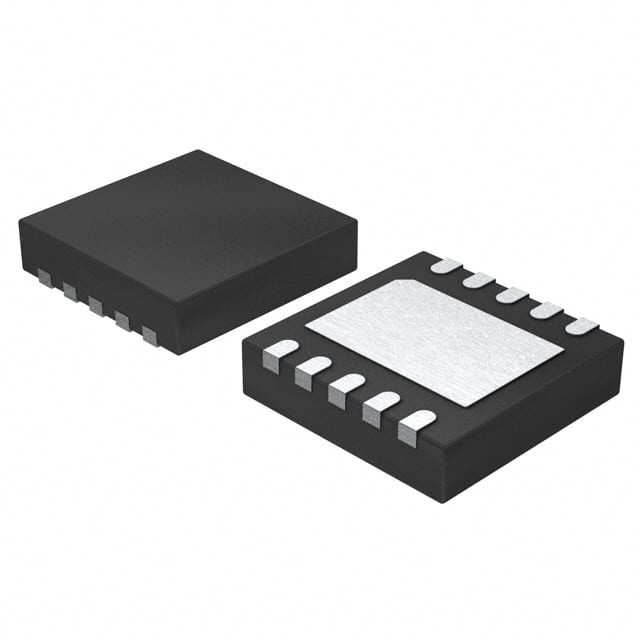

C8051F527A-IM IC MCU 8BIT 2KB FLASH 10DFN ห้องปฏิบัติการซิลิคอน

ภาพรวมระบบ

ครอบครัวอุปกรณ์ C8051F52x/F52xA/F53x/F53xA เป็น MCU ระบบสัญญาณผสมในชิปที่มีพลังงานต่ํา และบูรณาการอย่างเต็มที่ ลําดับล่างนี้คือลักษณะที่ระบุได้ ดูตารางที่ 11 สําหรับการเลือกลักษณะสินค้าเฉพาะ.

■ หลักไมโครคอนโทรลเลอร์ความเร็วสูง 8051 (สูงสุด 25 MIPS)

■ ภายในระบบ, ความเร็วเต็ม, อินเตอร์เฟซการแก้ไขที่ไม่รบกวน (บนชิป)
■ ADC ขนาด 12 บิต 200 ksps ที่แท้จริงที่มีเครื่องปรับหลายแบบแบบแอนาล็อกและเข้าแบบแอนาล็อกสูงสุด 16 ครั้ง
■ ออสซิลเลอเตอร์ภายใน 24.5 MHz ที่สามารถวางโปรแกรมได้อย่างแม่นยํา5% ตลอดช่วงอุณหภูมิ และสําหรับความดัน VDD มากกว่าหรือเท่ากับผลิตขั้นต่ําของตัวควบคุมความดันบนชิปออสซิลเลาเตอร์อยู่ในระดับ +1.0% สําหรับความดัน VDD ต่ํากว่าการตั้งค่าการออกขั้นต่ํานี้
■ จํานวนความจํา Flash บนชิปสูงสุด 7680 ไบท์
■ 256 ไบท์ของ RAM บนชิป
■ การปรับปรุง UART และ SPI อินเตอร์เฟซซีเรียลที่นําไปใช้ในฮาร์ดแวร์
■ LIN 2.1 ปริมณฑล (เข้ากันได้อย่างสมบูรณ์แบบในรูปแบบ master และ slave)
■ เครื่องกําหนดเวลา 16 บิทสามเครื่อง
■ เครื่องวัด/เวลา (PCA) ที่สามารถเขียนโปรแกรมได้ พร้อมโมดูลการจับ/เปรียบเทียบ 3 หน่วย และฟังก์ชัน Watchdog Timer
■ การรีเซ็ตไฟฟ้าในชิป, VDD Monitor, และเซ็นเซอร์อุณหภูมิ
■ เครื่องเปรียบเทียบความแรงดันในชิป
■ ส่งถึง 16 Port

อุปกรณ์แถวแบบแอนาล็อก

- ADC 12 บิต
• ผ่านโปรแกรมได้ถึง 200 kps
• สูงสุด 6/16 ของปริมาณการเข้าภายนอก
• เครื่องกําเนิดการสับสนที่ใช้หน้าต่างที่ขึ้นอยู่กับข้อมูล
• เซ็นเซอร์อุณหภูมิในตัว
- เทียบกัน
• โปรแกรมความสับสนและเวลาตอบสนอง
• สามารถตั้งค่าเป็นแหล่งปลุกหรือรีเซ็ต
• กระแสไฟฟ้าต่ํา
- POR/Brownout Detector เครื่องตรวจจับการหมดกําลัง
- ความดันมาตรฐาน 1.5 และ 2.2 วอลต์ (โปรแกรม)
การปรับปรุงความผิดพลาดในชิป
- วงจรแก้ไขในชิปอํานวยความสะดวกในการแก้ไขในระบบอย่างรวดเร็วและไม่รบกวน (ไม่จําเป็นต้องมีตัวเลียนแบบ)
- ให้จุดหยุด, เดินเพียงครั้งเดียว
- ตรวจสอบ / แก้ไขความจําและบันทึก
- ชุดการพัฒนาครบถ้วน
โลตไฟฟ้า 2.0 ถึง 5.25 V
- กําหนดการ LDO
โครงการพัดลมไฟฟ้า
- สถาปัตยกรรมการสั่งการ pipelineed; ประกอบการ 70% ของคําสั่งใน 1 หรือ 2 นาฬิการะบบ
- ขนาดความเร็วสูงสุด 25 MIPS ด้วยนาฬิการะบบ 25 MHz
- ขยายการจัดการขัดแย้ง
ความจํา
- 8/4/2 kB แฟลช; ไบท์ในระบบโปรแกรมในภาค 512 ไบท์
- 256 ไบท์ แรมข้อมูลภายใน
อุปกรณ์ด้านนอกดิจิตอล
- 16/6 ท่า I/O; ชัก-ดึงหรือเปิดระบายน้ํา, ทน 5 วอลต์
- แฮร์ดแวร์ SPITM และ UART สายพานลําดับ
- LIN 2.1 เครื่องควบคุม (อาจารย์และทาสสามารถ); ไม่มีคริสตัลที่จําเป็น
- เครื่องนับเวลา 16 บิตสามเครื่องใช้ทั่วไป
- โปรแกรม 16 บิต นับ/ไทเมอร์ แอเรอรี่กับสามการจับ/เปรียบเทียบโมดูล
แหล่งเวลา
- ออสซิลเลาเตอร์ภายใน: 24.5 MHz ± 0.5% ความแม่นยําสนับสนุนการทํางาน UART และ LIN-Master
- ออสซิลเลอเตอร์ภายนอก: คริสตัล, RC, C, หรือ Clock (โหมด 1 หรือ 2 ปิน)
- สามารถเปลี่ยนระหว่างแหล่งเวลาในขณะที่บิน
แพ็คเกจ
- DFN 10 ปิน (3 x 3 มม.)
- 20 ปิน QFN (4 x 4 มม.)
- TSSOP 20 ปิน
ประเภทรถยนต์
- ระยะอุณหภูมิ: 40 °C ถึง + 125 °C
