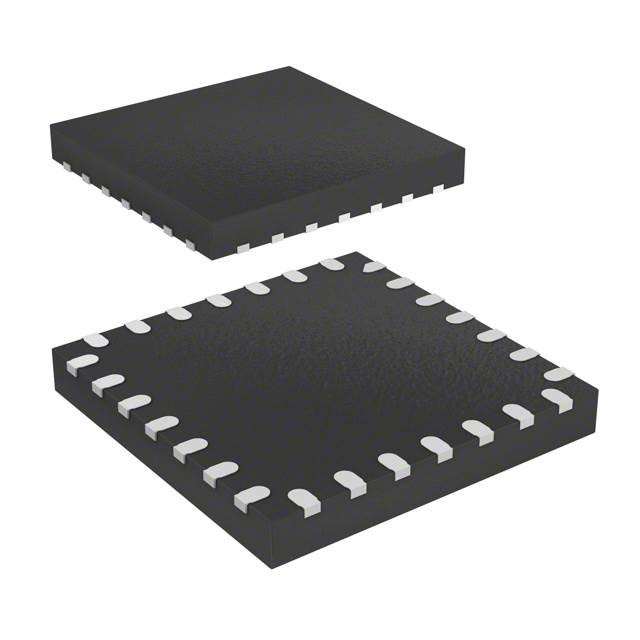

STM32F042G6U6TR IC MCU 32BIT 32KB แฟลช 28UFQFPN STMicroelectronics

STM32F042G6U6TR คําอธิบาย

เครื่องควบคุมขนาดเล็ก STM32F030x มีเนื้อหา ARM CortexTM-M0 32 บิต RISC ที่ทํางานในความถี่ 48 MHz ที่มีความสามารถสูงความเร็วสูงของความจําที่ฝัง (ถึง 64 Kbyte ของความจํา Flash และสูงสุด 8 Kbyte ของ SRAM), และอุปกรณ์ล้อมล้อมที่พัฒนาและ I / O ที่กว้างขวาง. อุปกรณ์ทั้งหมดมีอินเตอร์เฟซการสื่อสารมาตรฐาน (สูงสุด 2 I2C, สปิสูงสุด 2 และ USARTสูงสุด 2), ADC 12 บิตหนึ่งขนาดสูงสุด 6 เครื่องกําหนดเวลา 16 บิททั่วไป และเครื่องกําหนดเวลา PWM ที่ควบคุมได้ระดับสูง.
เครื่องควบคุมขนาดเล็ก STM32F030x ใช้งานในช่วงอุณหภูมิ -40 ถึง +85 °C จากปั๊มพลังงาน 2.4 ถึง 3.6 V ชุดที่ครบวงจรของโหมดประหยัดพลังงานทําให้การออกแบบของแอพพลิเคชั่นพลังงานต่ํา.
มิโครคอนโทรลเลอร์ STM32F030x ประกอบด้วยอุปกรณ์ในสี่แพคเกจที่แตกต่างกัน ตั้งแต่ 20 พินถึง 64 พิน ขึ้นอยู่กับอุปกรณ์ที่เลือก มีชุดอุปกรณ์นอกที่แตกต่างกันคําอธิบายด้านล่างให้ภาพรวมของวงจรทั้งหมดของ STM32F030x.
ลักษณะเหล่านี้ทําให้ไมโครคอนโทรลเลอร์ STM32F030x เหมาะสําหรับการใช้งานที่หลากหลาย เช่น การควบคุมแอพลิเคชั่นและอินเตอร์เฟซผู้ใช้งาน อุปกรณ์มือถือ เครื่องรับเสียง A/V และทีวีดิจิตอลอุปกรณ์นอกของ PC, แพลตฟอร์มเกมส์, จักรยานไฟฟ้า, เครื่องใช้ในบ้าน, เครื่องพิมพ์, เครื่องสแกน, ระบบเตือน, เครื่องโทรทัศน์วีดีโอและ HVAC

STM32F042G6U6TR คุณสมบัติ

● คอร์: ARM® 32 บิต CortexTM-M0 CPU ความถี่สูงถึง 48 MHz
● ความ จํา
16 ถึง 64 คิบาไบต์ของความจําฟแลช
4 ถึง 8 Kbyte ของ SRAM ด้วยการตรวจสอบ parity HW
● หน่วยคํานวณ CRC
● การรีเซ็ตและการบริหารพลังงาน
ระยะความกระชับกําลัง: 2.4V ถึง 3.6V
✅ การตั้งค่าใหม่การเปิด/ปิดไฟ (POR/PDR)
โหมดพลังงานต่ํา: นอน หยุด เตรียมตัว
● การ ควบคุม เวลา
ออสซิลเลอเตอร์คริสตัล 4 ถึง 32 MHz
ออสซิลเลอเตอร์ 32 kHz สําหรับ RTC พร้อมการปรับ
✅ RC ภายใน 8 MHz พร้อมตัวเลือก x6 PLL
ออสซิลเลอเตอร์ RC ภายใน 40 kHz
● สูงสุด 55 I/O รวดเร็ว
ทั้งหมดที่สามารถสร้างแผนที่ได้บนเวกเตอร์การสับสนภายนอก
✅สูงสุด 36 I/O พร้อมความสามารถในการรับรอง 5 V
● เครื่องควบคุม DMA 5 ช่อง
● 1 x 12 บิต, 1.0 μs ADC (สูงสุด 16 ช่อง)
ระยะแปลง: 0 ถึง 3.6 วอล
✅ การให้บริการแบบแอนาล็อกแบบแยกจาก 2.4 ถึง 3.6 V
● มี เครื่อง ตรวจ เวลา ถึง 10 เครื่อง
✓ 1 ชั่วโมง 16 บิต 7 ช่อง ระบบควบคุมระดับสูงสําหรับผลิต PWM 6 ช่อง พร้อมการสร้างเวลาหยุดและหยุดฉุกเฉิน
✓ ไทม์เกอร์ 16 บิตหนึ่งตัว มี IC/OC สูงสุด 4 ตัว สามารถใช้ในการถอดรหัสการควบคุม IR ได้
✓ 1 ชั่วเวลา 16 บิต มี 2 IC/OC, 1 OCN, การผลิตเวลาหยุดและหยุดฉุกเฉิน
✓ ไทเมอร์ 16 บิต 2 เครื่อง แต่ละ เครื่องมี IC/OC และ OCN, การผลิตเวลาหยุดทํางาน, การหยุดฉุกเฉินและประตูจําแนกสําหรับการควบคุม IR
✓ ไทม์เกอร์ 16 บิท 1 เครื่อง IC/OC
1 ไมเตอร์พื้นฐาน 16 บิต
✅ นาฬิกาที่อิสระและระบบการตรวจสอบ
✅ SysSick timer: 24 บิต ดาวน์คอนเตอร์
● RTC ปฏิทิน พร้อม เตือน และ ตื่นเตือน ใน ระยะเวลา จาก Stop/Standby
● อินเตอร์เฟซการสื่อสาร
อินเตอร์เฟซ I2C สูงสุด 2 อินเตอร์เฟส: 1 อินเตอร์เฟสรองรับ Fast Mode Plus (1 Mbit/s) และ 20 mA
✅ USARTs สูงสุด 2 ตัว รองรับการควบคุม SPI และโมเดมแบบ master synchronous
✅ ส่งถึง 2 SPI (18 Mbit/s) กับ 4 ถึง 16 บิตเฟรมที่สามารถเขียนโปรแกรมได้
● ซีเรียลไดร์ดีบัก (SWD)
