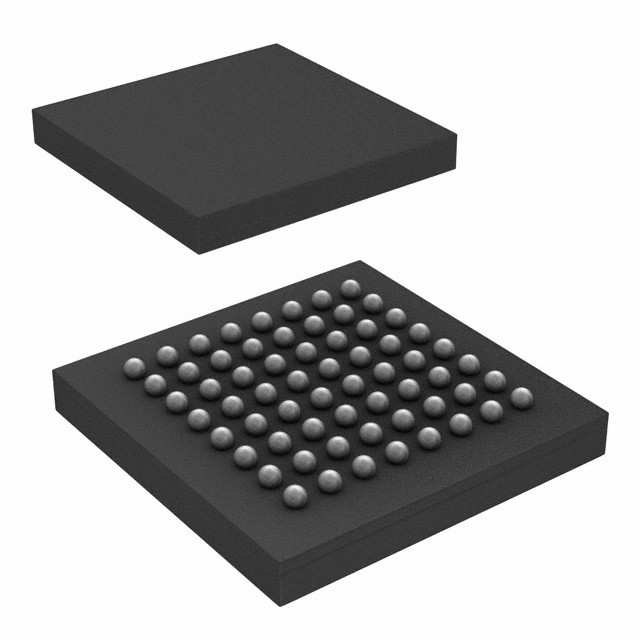

ATSAMD21J18A-CUT IC MCU 32BIT 256KB FLASH 64UFBGA เทคโนโลยีไมโครชิป

ATSAM3U4/2/1 คําอธิบาย

ซีรี่ย์ SAM3U ของ Atmels เป็นสมาชิกของครอบครัวของไมโครคอนโทรลเลอร์ Flash ที่ใช้โปรเซสเซอร์ ARM Cortex-M3 RISC ที่มีประสิทธิภาพสูง 32 บิตมันทํางานในความเร็วสูงสุดของ 96 MHz และมีขนาดสูงสุด 256 Kbyte ของ Flash และสูงสุด 52 Kbyte ของ SRAMชุดอุปกรณ์ล้อมล้อมรวมถึงพอร์ตอุปกรณ์ USB ความเร็วสูงพร้อมกับเครื่องรับสัญญาณที่ฝังไว้, MCI ความเร็วสูงสําหรับ SDIO / SD / MMC, อินเตอร์เฟซบัสภายนอกกับ NAND Flash controller,สูงสุด 4xUSARTs (SAM3U1C/2C/4C มี 3), สูงสุด 2xTWI (SAM3U1C/2C/4C มี 1), สูงสุด 5xSPI SAM3U1C/2C/4C มี 4), รวมถึง 4xPWM ไทม์, 3xการใช้งานทั่วไป 16 บิตไทม์, RTC, 12 บิต ADC และ 10 บิต ADC.

ลักษณะ

• หลัก
ARM® Cortex®-M3 รีวิชั่น 2.0 ใช้ได้สูงสุด 96 MHz
หน่วยป้องกันความทรงจํา (MPU)
ชุดคําสั่ง Thumb®-2
• ความ จํา
จาก 64 ถึง 256 คิบาไบต์ แฟลชที่ติดตั้ง การเข้าถึงความกว้าง 128 บิต
จาก 16 ถึง 48 คิบาไบต์ SRAM ที่ติดตั้งด้วยแบงค์สอง
ROM ขนาด 16 Kbyte พร้อมโปรแกรม Bootloader (UART, USB) และโปรแกรม IAP
✓ เครื่องควบคุมความจําสแตตติก (SMC): รองรับ SRAM, NOR, NAND เครื่องควบคุม NAND Flash พร้อม RAM buffer 4 Kbyte และ ECC
• ระบบ
✅ ระบบปรับระดับความดันที่ติดตั้งสําหรับการทํางานแบบเดียว
✅ POR, BOD และ Watchdog สําหรับการรีเซ็ตที่ปลอดภัย
✓ เครื่องหมั่นควอตซ์หรือเครื่องประสานเสียง: 3 ถึง 20 MHz พลังงานหลักและการเลือกที่ต่ํา 32.768 kHz สําหรับ RTC หรือนาฬิกาอุปกรณ์
ออสซิลเลอเตอร์ RC ภายใน 8/12 MHz ความแม่นยําสูง พร้อม 4 MHz ความถี่โดยกําหนดสําหรับการเริ่มต้นอุปกรณ์อย่างรวดเร็ว
✅ ชั่วโมงช้า เครื่องหมุน RC ภายในเป็นนาฬิกาถาวรสําหรับนาฬิกาอุปกรณ์ในโหมดพลังงานต่ํา
1 PLL สําหรับเวลาของอุปกรณ์ และ PLL เฉพาะสําหรับอุปกรณ์ความเร็วสูง USB 2.0
✅ สูงสุด 17 ช่อง DMA ระยะนอก (PDC) และ 4 ช่อง DMA กลาง
• โหมดพลังงานต่ํา
✓ รูปแบบนอนและ Backup ต่ําสุด 2.5 μA ในรูปแบบ Backup
ด้านสํารอง: VDDBU pin, RTC, 32 ลงทะเบียนสํารอง
RTC พลังงานต่ําสุด: 0.6 μA
• อุปกรณ์นอก
อุปกรณ์ USB 2.0: 480 Mbps, FIFO 4kbyte, สูงสุด 7 จุดปลายสองทิศ, DMA เฉพาะ
✅ สูงสุด 4 USARTs (ISO7816, IrDA®, การควบคุมการไหล, SPI, การสนับสนุนแมนเชสเตอร์) และ UART หนึ่ง
✅สูงสุด 2 TWI (เข้ากับ I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
✓ 3 ช่อง 16 บิต ไทม์ / คอนเตอร์ (TC) สําหรับการจับ, เปรียบเทียบและ PWM
✅ 4 ช่อง 16 บิต PWM (PWMC)
✅ 32 บิต เรียลไทม์ไทม์ (RTT) และ RTC พร้อมระบบปฏิทินและสัญญาณเตือน
ADC 8 ช่อง 12 บิท 1MSPS ด้วยโหมดการใส่ความแตกต่างและระดับการเพิ่มที่สามารถโปรแกรมได้
• I/O
✅ สูงสุด 96 เส้น I/O พร้อมความสามารถในการตัดต่อภายนอก (ความรู้สึกด้านขอบหรือระดับ)
✅ 3 การเข้า/ออกแบบปานกลาง 32 บิต (PIO)
• แพ็คเกจ
✅ LQFP 100 โลหะ ขนาด 14 x 14 มิลลิเมตร ความกว้าง 0.5 มิลลิเมตร
✅ 100 ลูก TFBGA ขนาด 9 x 9 มิลลิเมตร ความกว้าง 0.8 มิลลิเมตร
✅ LQFP 144 โลหะ ขนาด 20 x 20 มิลลิเมตร ความกว้าง 0.5 มิลลิเมตร
✅ LFBGA ขนาด 144 ลูก ขนาด 10 x 10 มิลลิเมตร ขนาด 0.8 มิลลิเมตร
