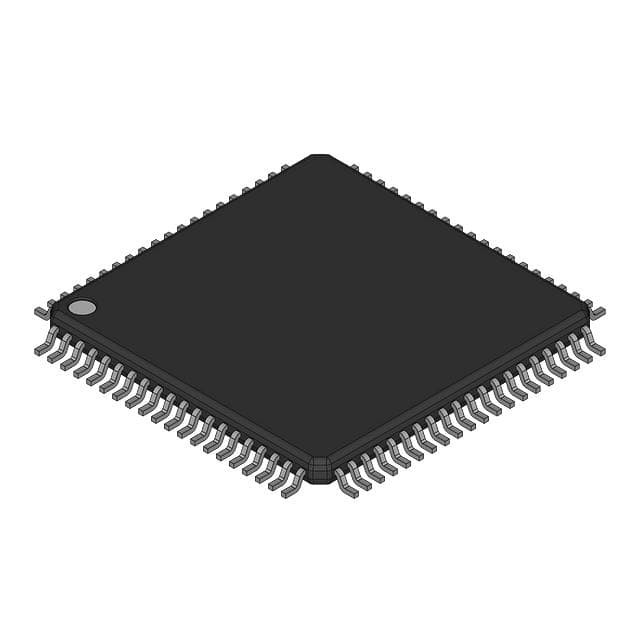

SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP เทคโนโลยีอินฟินีน

คําแนะนํา

C161K / O เป็นตัวกําเนิดของ Infineon C166 ครอบครัวของเครื่องควบคุมขนาดเล็ก CMOS ชิปเดียวที่มีคุณสมบัติครบครัน. มันรวมผลงาน CPU ที่สูง (สูงสุด 12.5 กิโลกรัม)5 ล้านคําสั่งต่อวินาที) ด้วยฟังก์ชันส่วนนอกและความสามารถ IO ที่ขยายC161K / O เหมาะสําหรับการใช้งานที่มีความรู้สึกต่อราคา

• ซีพีโอ 16 บิตที่มีประสิทธิภาพสูง พร้อม Pipeline 4 ระยะ

✅ เวลาวงจรคําสั่ง 80 ns ในระยะ 25 MHz CPU Clock
400 ns การคูณ (16 × 16 บิต), 800 ns การแยก (32 / 16 บิต)
✅ อุปกรณ์การปรับปรุงบิตบูลเลียนที่ขยาย
✅ คําแนะนําเพิ่มเติมสําหรับการสนับสนุน HLL และระบบปฏิบัติการ
✅ การออกแบบที่พัฒนาจากเรจิสเตอร์ที่มีหลายฐานเรจิสเตอร์ที่เปลี่ยนแปลง
✓ การสนับสนุนการเปลี่ยนคอนเทคสต์ในรอบรอบเดียว
16 MBytes พื้นที่ที่อยู่เชิงเส้นรวมสําหรับรหัสและข้อมูล
1024 ไบท์ บนชิป พื้นที่บันทึกฟังก์ชันพิเศษ
• ระบบตัดต่อ 16 ระดับความสําคัญที่มี 20 แหล่ง, อัตราการเก็บตัวอย่างต่ําถึง 40 ns
• อุปกรณ์การถ่ายทอดข้อมูล 8 ช่องทาง
เครื่องควบคุมเหตุการณ์ด้านนอก (PEC)
• การผลิตนาฬิกา ผ่านเครื่องปรับขนาดก่อนหรือผ่านการใส่นาฬิกาโดยตรง
• โมดูลความจําบนชิป
2 KBytes RAM ภายในชิป (IRAM) บน C161O
1 KByte IRAM บน C161K
• โมดูลด้านนอกในชิป
2 หน่วยกําหนดเวลาประกอบกิจการทั่วไปที่มี 5 หน่วยกําหนดเวลาบน C161O
หน่วยเวลา 1 เครื่อง พร้อม 3 เครื่องเวลาบน C161K
2 ช่องทางลําดับ (สมอง/ไม่สมอง และสมองความเร็วสูง)
• พื้นที่ที่อยู่ภายนอกสําหรับรหัสและข้อมูลสูงสุด 4 MBytes
คุณสมบัติรถบัสภายนอกที่สามารถเขียนโปรแกรมได้ สําหรับช่วงที่อยู่ที่แตกต่างกัน
✅ Multiplexed หรือ Demultiplexed แผนที่ภายนอก/Bus ข้อมูลที่มี 8-bit หรือ 16-bit
ความกว้างของบัสข้อมูล
4 ชิปที่สามารถโปรแกรมเลือกสัญญาณบน C161O
สัญญาณเลือกชิปสองชิ้นบน C161K
• รูปแบบการทํางานเฉยๆ และการปิดไฟ
• เครื่อง ระยะเวลา ที่ สามารถ โปรแกรม
• สูงสุด 63 เส้น I/O ประสงค์ทั่วไป
• พลังงานไฟฟ้า: C161K / O สามารถทํางานจาก 5 V หรือ 3 V พลังงานไฟฟ้า
• มีการสนับสนุนโดยเครื่องมือการพัฒนาที่หลากหลาย เช่น C-Compiler
แพคเกจแมคโรเอสแมบเลอร์, เอเมเลเตอร์, บอร์ดการประเมิน, HLL-Debuggers,
เครื่องจําลอง เครื่องวิเคราะห์ตรรกะ
• ออนชิพ Bootstrap Loader
• แพคเกจ MQFP 80 ปิน (0.65 มม.
