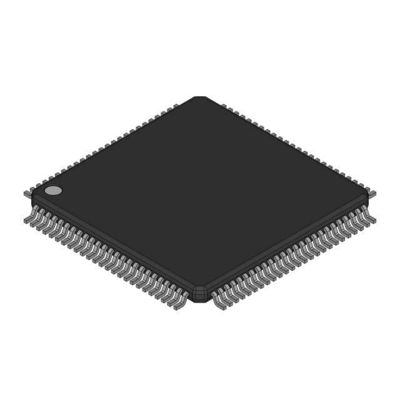

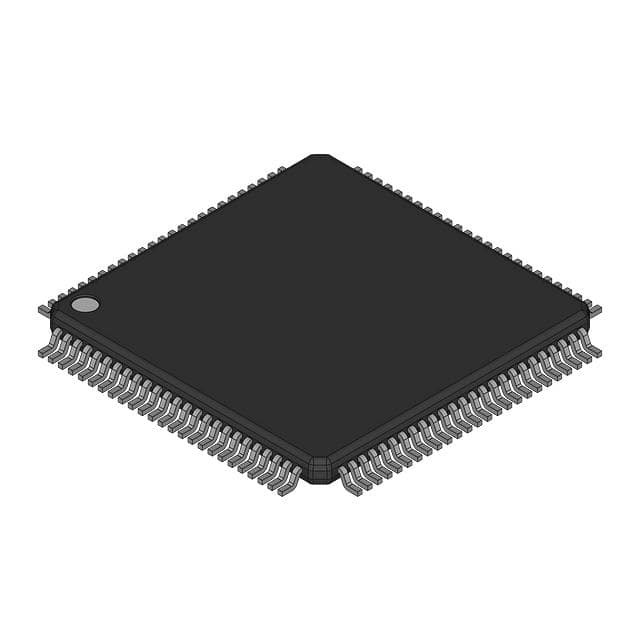

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP รีเนเซส อิเล็กทรอนิกส์ อเมริกา

ภาพรวม

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPหน้าที่ด้านนอกของ 100-pin และ 144-pin เป็นเรื่องปกติ มิโครคอมพิวเตอร์ชิปเดียวเหล่านี้ทํางานโดยใช้คําสั่งที่ซับซ้อนที่มีประสิทธิภาพการสั่งการระดับสูงด้วยพื้นที่ที่อยู่ 16M ไบท์, พวกเขาสามารถดําเนินการคําสั่งในความเร็วสูง. พวกเขายังมีเครื่องคูณและ DMAC ที่สร้างขึ้นใน, ทําให้พวกเขาเป็นที่เหมาะสมสําหรับการควบคุมสํานักงาน, การสื่อสาร, อุปกรณ์อุตสาหกรรม,และแอพลิเคชันการประมวลผลความเร็วสูงอื่น ๆ.

ลักษณะ

• ความจุของความจํา (ROM) (ดูรูปขยาย ROM)
แรม 10 ถึง 24 กิบาไบต์
• เวลาดําเนินการคําสั่งที่สั้นที่สุด...... 50 ns (f ((XIN) = 20MHz)
• ความดันไฟฟ้า...4.2 ถึง 5.5V (f ((XIN) = 20MHz)
เวอร์ชั่น Mask ROM, external ROM และฟลัชเมมรี่
2.7 ถึง 5.5V (f ((XIN) = 10MHz)
เวอร์ชั่น Mask ROM, external ROM และฟลัชเมมรี่
• การบริโภคพลังงานที่ต่ํา... 45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz โดยไม่ใช้โปรแกรมรอ,Vcc=5V)
• ติดต่อ 29 แหล่งตัดภายในและ 8 แหล่งตัดภายนอก
5 การตัดโปรแกรม
แหล่ง; 7 ระดับ (รวมการสกัดสัญญานิเทศการเข้า)
• ไทเมอร์ 16 บิตหลายฟังก์ชัน 5 ไทเมอร์ออก + 6 ไทเมอร์เข้า
• I/O ซีเรียล... 5 ช่องสําหรับ UART หรือคล็อคซินโครน
• DMAC... 4 ช่องทาง (กระตุ้น: 31 แหล่ง)
• DRAMC ใช้สําหรับ EDO, FP, CAS ก่อนการอัพเดท RAS, อัตโนมัติ
• เครื่องแปลง A/D... 10 บิต X 8 ช่อง (ขยายได้ถึง 10 ช่อง)
• เครื่องแปลง D/A... 8 บิต X 2 ช่อง
•วงจรคํานวณ CRC
• เครื่องแปลง XY วงจร
• นาฬิกาสุนัขเฝ้าระวัง 1 เส้น
• I/O ที่สามารถเขียนโปรแกรมได้ 87 เส้น: รุ่น 100 ปิน, รุ่น 123 เส้น: รุ่น 144 ปิน
• ท่าทางเข้า 1 เส้น (P85 แบ่งปันกับปิน NMI)
• ขยายความทรงจํา........................ มีให้บริการ (16M ไบท์)
• ชิปเลือกผลิต... 4 เส้น
•วงจรกําเนิดนาฬิกา..................... 2วงจรกําเนิดนาฬิกาที่ติดตั้ง
(ความต้านทานการตอบสนองที่ติดตั้งและออสซิลเลอเตอร์เซรามิกหรือควอตซ์ภายนอก)

การใช้งาน

ออดิโอ กล้อง อุปกรณ์สํานักงาน อุปกรณ์สื่อสาร
อุปกรณ์พกพา เป็นต้น
