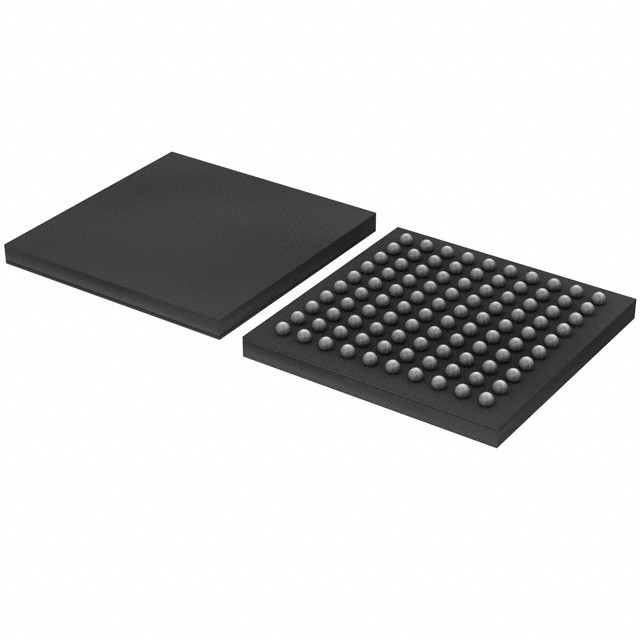

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA เทคโนโลยีไมโครชิป

ภาพรวม

ATmega640/1280/1281/2560/2561 เป็นไมโครคอนโทรลเลอร์ CMOS ขนาด 8 บิท ที่ใช้พลังงานต่ํา โดยใช้สถาปัตยกรรม AVR enhanced RISCATmega640/1280/1281/2560/2561 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.

ลักษณะ

• เครื่องควบคุมขนาดเล็กขนาด 8 บิต Atmel® AVR®
• สถาปัตยกรรม RISC ที่ก้าวหน้า
135 คําสั่งที่ใช้ได้อย่างมีประสิทธิภาพ การดําเนินการในวงจรนาฬิกาเดียว
32 × 8 เลขทะเบียนทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 16 MIPS ที่ 16MHz
✓ เครื่องคูณ 2 จันทร์บนชิป
• หน่วยความจําที่ทนทานสูง
64K/128K/256KBytes ของ Flash ที่สามารถเขียนโปรแกรมเองในระบบ
4KBytes EEPROM
8KBytes SRAM ภายใน
รอบเขียน/ลบ:10,000 แฟลช/100,000 EEPROM
การเก็บข้อมูล: 20 ปีที่ 85°C/ 100 ปีที่ 25°C
️ ส่วนรหัสบูทแบบเลือก โดยมีบิตล็อคอิสระ
• โปรแกรมในระบบโดยโปรแกรมบูทบนชิป
• การ อ่าน ขณะ เขียน อย่าง จริง
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• ความทนทาน: ขนาดสูงสุด 64Kbyte พื้นที่ความจําภายนอก
• การสนับสนุนห้องสมุด Atmel® QTouch
ปุ่มสัมผัสขนาด, เครื่องเลื่อนและล้อ
✅ การซื้อกระบบ QTouch และ QMatrix
✓ มีช่องรับถึง 64 ช่อง
• JTAG (IEEE® std. 1149.1 ที่สอดคล้อง) อินเตอร์เฟซ
ความสามารถในการสแกนขอบเขตตามมาตรฐาน JTAG
✅ การสนับสนุนการแก้ไขปัญหาในชิปอย่างกว้างขวาง
โปรแกรม Flash, EEPROM, Fuses และ Lock Bits ผ่าน JTAG Interface
• คุณลักษณะด้านนอก
2 เครื่องกําหนดเวลา 8 บิท / เครื่องนับด้วย Prescaler และ Comparer Mode ที่แยกกัน
️ 4 เครื่องกําหนดเวลา 16 บิท / เคาน์เตอร์ที่มี Prescaler, Comparer และ Capture Mode ที่แยกกัน
คอนเตอร์เวลาจริงที่มีออสซิลเลเตอร์แยก
4 ช่อง PWM 8 บิต
6/12 ช่อง PWM ที่สามารถเขียนโปรแกรมได้จาก 2 ถึง 16 บิต (ATmega1281/2561, ATmega640/1280/2560)
✅ Output Comparer Modulator เครื่องปรับปรุงผลิต
8/16 ช่อง, ADC 10 บิต (ATmega1281/2561, ATmega640/1280/2560)
2 / 4 โปรแกรมต่อเนื่อง USART (ATmega1281/2561, ATmega640/1280/2560)
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
อินเตอร์เฟซลําดับสาย 2 สายที่กํากับด้วยไบท์
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
งัดและตักเตือนในการเปลี่ยน Pin
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ การตั้งค่าใหม่ไฟฟ้าและการตรวจจับการออกแบบแบบโปรแกรม
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
หน่วยงานการประกอบการ
6 รูปแบบการหลับ: เงียบ, ลดเสียงเสียง ADC, ประหยัดพลังงาน, ปิดพลังงาน, เตรียมตัว, และ เตรียมตัวต่อระยะยาว
• I/O และแพคเกจ
54/86 เส้น I/O ที่สามารถเขียนโปรแกรมได้ (ATmega1281/2561, ATmega640/1280/2560)
✅ QFN/MLF 64 แพด, TQFP 64 สาย (ATmega1281/2561)
✅ TQFP ขนาด 100 โลหะ CBGA ขนาด 100 ลูก (ATmega640/1280/2560)
RoHS / สีเขียวเต็ม
• ระยะอุณหภูมิ:
-40 °C ถึง 85 °C อุตสาหกรรม
• การใช้พลังงานที่ต่ํามาก
โหมดทํางาน: 1MHz, 1.8V: 500μA
โหมดปิดพลังงาน: 0.1μA ที่ 1.8V
• ระดับความเร็ว
✅ ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
✅ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2.7V - 5.5V, 0 - 16MHz @ 4.5V - 5.5V
ATmega2560/ATmega2561:
• 0 - 16MHz @ 4.5V - 5.5V
