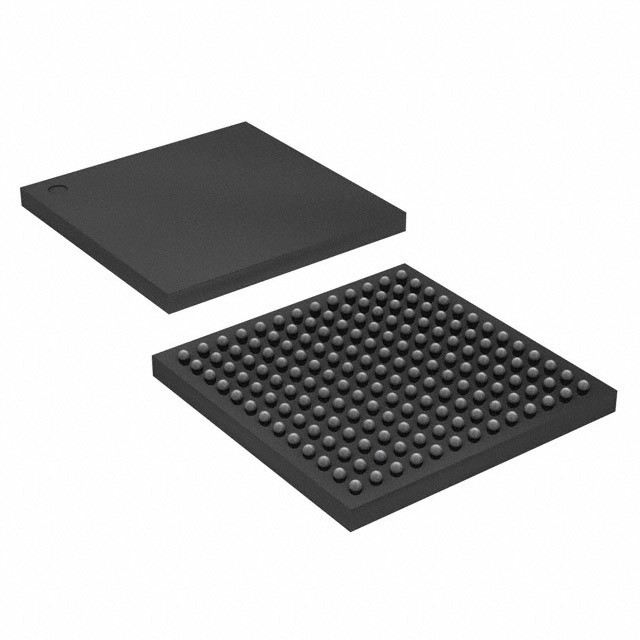

STM32L4R9AII6 ไอซี MCU 32BIT 2MB แฟลช 169UFBGA STไมโครอิเล็กทรอนิกส์

คําอธิบาย

อุปกรณ์ STM32L4R5xx, STM32L4R7xx และ STM32L4R9xx เป็นครอบครัวไมโครคอนโทรลเลอร์พลังงานต่ําสุด (STM32L4+ ซีรีส์) โดยใช้แกน ARM® Cortex®-M4 32 บิต RISC ที่มีความสามารถสูงพวกมันทํางานในความถี่สูงสุดถึง 120 MHz.

คอร์เท็กซ์-M4 คอร์เนียร์มีหน่วยระยะยาว (FPU) ความแม่นยําเดียว ซึ่งรองรับคําสั่งการประมวลผลข้อมูล Arm® ความแม่นยําเดียว และประเภทข้อมูลทั้งหมดหลัก CortexM4 ยังนําไปใช้ชุดเต็มของ DSP (การประมวลผลสัญญาณดิจิตอล) คําสั่งและหน่วยการป้องกันความจํา (MPU) ที่เพิ่มความปลอดภัยของแอพลิเคชั่น.

อุปกรณ์เหล่านี้มีความทรงจําความเร็วสูง (2 MB ของความทรงจํา Flash และ 640 Kbyte ของ SRAM)เครื่องควบคุมความทรงจําภายนอกแบบยืดหยุ่น (FSMC) สําหรับความทรงจําแบบสถิติ (สําหรับอุปกรณ์ที่มีแพ็คเกจ 100 พินขึ้นไป), อินเตอร์เฟซความทรงจํา OctoSPI Flash สอง (มีในแพคเกจทั้งหมด) และ I / O และอุปกรณ์ล้อมที่พัฒนาได้มากมายที่เชื่อมต่อกับรถเมล์ APB สองรถเมล์ AHB และเมทริกซ์รถเมล์ AHB หลาย 32 บิต

อุปกรณ์ STM32L4Rxxx ใส่กลไกป้องกันหลายอย่างสําหรับความจํา Flash และ SRAM ที่ฝังไว้: การป้องกันการอ่าน, การป้องกันการเขียน, การป้องกันการอ่านรหัสครอบครองและไฟร์วอลล์

อุปกรณ์เหล่านี้มี ADC ขนาด 12 บิต (5 Msps) รวดเร็ว, เครื่องเปรียบเทียบสองเครื่อง, เครื่องขยายเสียงในการทํางานสองช่อง DAC, พั๊มความดันภายใน, RTC พลังงานต่ํา,เครื่องกําหนดเวลา PWM 16 บิต 2 เครื่อง สําหรับควบคุมมอเตอร์, เครื่องกําหนดเวลา 16 บิทเจ็ดเครื่องใช้งานทั่วไป และเครื่องกําหนดเวลาพลังงานต่ํา 2 เครื่อง 16 บิท. อุปกรณ์นี้รองรับเครื่องกรองดิจิตอล 4 เครื่องสําหรับตัวปรับแบบ sigma delta ภายนอก (DFSDM).มีช่องตรวจจับความจุสูงสุด 24 ช่อง.

ลักษณะ

• ใช้พลังงานต่ําสุดกับ FlexPowerControl
∙ 1.71 V ถึง 3.6 V พลังงาน
ระยะอุณหภูมิ -40 °C ถึง 85/125 °C
✅ รูปแบบการซื้อชุด (BAM)
305 nA ในโหมด VBAT: การให้บริการสําหรับ RTC และบันทึกสํารอง 32x32 บิต
33 nA โหมดการปิด (ปินตักเตือน 5)
ปรับปรุงความเร็ว
✅ 420 nA โหมดรอพร้อม RTC
∙ 2.8 μA หยุด 2 กับ RTC
✅ 110 μA/MHz รีวิวทํางาน (LDO mode)
โหมดการทํางาน 43 μA/MHz (@ โหมด SMPS 3.3 V)
การตื่นจากโหมด Stop 5 μs
การตั้งค่าใหม่ (BOR) ในทุกโหมด ยกเว้นการปิด
✅ แมตริกซ์การเชื่อมต่อ
• คอร์: ARM® 32 บิต Cortex®-M4 CPU พร้อม FPU, แอปปทัคติฟิชั่นเร่งเวลาจริง (ART Accelerator) ทําให้การดําเนินการในระดับรอ 0 จากความจํา Flash, ความถี่สูงถึง 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) และคําแนะนํา DSP
• ค่าเทียบการทํางาน
✅ 1.25 DMIPS/MHz (Drystone 2.1)
409.20 Coremark® (3.41 Coremark/MHz @ 120 MHz)
• เทคนิคพลังงาน
233 ULPMarkTMCP คะแนน
สกอร์ ULPMarkTMPP 56.5
• แหล่งเวลา
ออสซิลเลอเตอร์คริสตัล 4 ถึง 48 MHz
ออสไซเลเตอร์คริสตัล 32 kHz สําหรับ RTC (LSE)
✅ RC ภายใน 16 MHz ปรับปรุงจากโรงงาน (± 1%)
✅ RC ระดับพลังงานต่ําภายใน 32 kHz (±5%)

ออสซิลเลอเตอร์หลายความเร็วภายใน 100 kHz ถึง 48 MHz ปรับปรุงด้วย LSE (ความแม่นยํามากกว่า ± 0.25%)
✅ 48 MHz ภายในพร้อมการเรียกคืนเวลา
3 PLLs สําหรับนาฬิการะบบ, USB, เสียง, ADC
• RTC กับปฏิทิน HW, เตือนและการปรับขนาด
• สูงสุด 24 ช่องการตรวจจับความจุ: สนับสนุนการสัมผัสคีย์, สัมผัสเส้นตรงและหมุน
• คุณสมบัติกราฟิกที่พัฒนา
✅ Chrom-ART Accelerator (DMA2D) สําหรับการสร้างเนื้อหากราฟิกที่พัฒนาขึ้น
✅ Chrom-GRC (GFXMMU) สามารถปรับปรุงทรัพยากรกราฟิกได้ถึง 20%
✅ MIPI® DSI Host controller กับ 2 เส้นทาง DSI ที่ทํางานในความเร็วสูงสุด 500 Mbits/s
✅ เครื่องควบคุม LCD-TFT
• ไทเมอร์ 16x: 2 x 16 บิท การควบคุมมอเตอร์ที่ก้าวหน้า, 2 x 32 บิท และ 5 x 16 บิท เป้าหมายทั่วไป, 2 x 16 บิทพื้นฐาน, 2 x ไทเมอร์ 16 บิทพลังงานต่ํา (มีในโหมด Stop), 2 x สุนัขเฝ้าระวัง, ไทเมอร์ SysTick
• สูงสุด 136 I/O รวดเร็ว ส่วนใหญ่มีความอดทนต่อ 5 V สูงสุด 14 I/O ด้วยการให้บริการอิสระต่ําสุด 1.08 V
• ความ จํา
2 MBytes Flash, 2 ธนาคารอ่านระหว่างการเขียน, การป้องกันการอ่านรหัสครอบครอง
640 Kbyte ของ SRAM รวมถึง 64 Kbyte กับการตรวจสอบความเท่าเทียมของฮาร์ดแวร์
อินเตอร์เฟซความทรงจําภายนอกสําหรับความทรงจําสถิติที่รองรับความทรงจํา SRAM, PSRAM, NOR, NAND และ FRAM
2 x อินเตอร์เฟซความจํา OctoSPI
• เครื่องกรองดิจิตอล 4x สําหรับ sigma delta modulator
