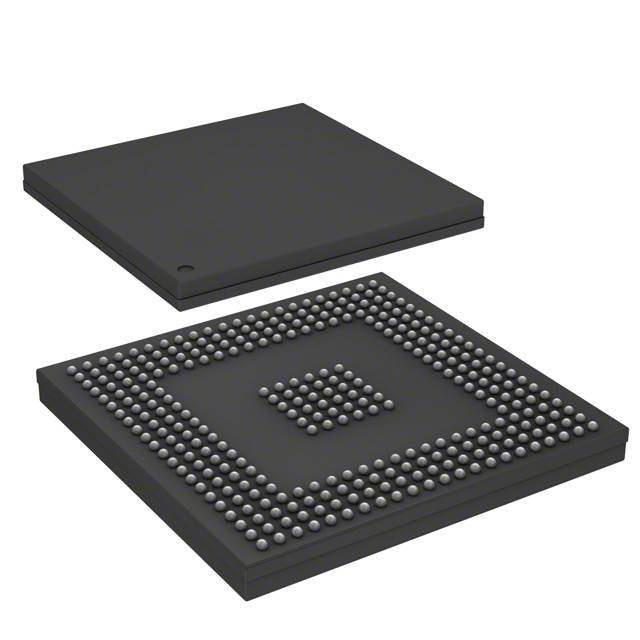

SPC5644AF0MVZ1 IC MCU 32BIT 4MB แฟลช 324PBGA N✖P USA Inc.

คําอธิบาย

ไมโครคอนโทรลเลอร์ e200z4 โฮสต์โปรเซสเซอร์คอร์ถูกสร้างขึ้นบนเทคโนโลยี Power Architecture® และถูกออกแบบโดยเฉพาะสําหรับการใช้งานที่ฝังคอร์นี้รองรับคําสั่งสําหรับการประมวลสัญญาณดิจิตอล (DSP).
MPC5644A มีระดับความจําสองระดับประกอบด้วย 8 KB ของการสั่งการแคช, รองรับโดย 192 KB ของ SRAM บนชิปและ 4 MB ของความจําแฟลชภายใน.MPC5644A ประกอบด้วยอินเตอร์เฟซบัสภายนอก, และยังมีบัสการปรับขนาดที่สามารถเข้าถึงได้เฉพาะเมื่อใช้ Freescale VertiCal Calibration System
เอกสารนี้อธิบายลักษณะของ MPC5644A และเน้นถึงลักษณะไฟฟ้าและฟิสิกส์สําคัญของอุปกรณ์

MPC5644A เครื่องควบคุมขนาดเล็ก

ใบข้อมูล
• 150 MHz e200z4 พลังงานโครงสร้างหลัก
✓ การโค้ดคําสั่งความยาวแปร (VLE)
อาร์คิเทคชัน Superscalar กับ 2 หน่วยการดําเนินงาน
✅ หลักการจํานวนทั้งตัวหรือตัวอักษรลื่นสูงสุด 2 ครั้งต่อรอบ
✓ การคูณและสะสมการดําเนินงานในรอบละ 4 ครั้ง
• การ จัด ระบบ ความ จํา
ความจําแฟลชในชิปขนาด 4 MB พร้อม ECC และอ่านระหว่างเขียน (RWW)
✅ SRAM บนชิป ขนาด 192 KB พร้อมฟังก์ชันการรอคอย (32 KB) และ ECC
คาเชการสั่งการ 8 KB (พร้อมล็อคสาย) สามารถตั้งค่าเป็น 2 หรือ 4 ทาง
️ 14 + 3 KB eTPU โค้ดและข้อมูล RAM
✅ 5 x 4 สวิตช์สตาร์ (XBAR)
✅ MMU 24 รายการ
อินเตอร์เฟซบัสภายนอก (EBI) กับสล็อปและมัสเตอร์พอร์ต
• การ ป้องกัน ที่ ไม่ ปลอดภัย
หน่วยป้องกันความทรงจํา 16 รายการ (MPU)
✅หน่วย CRC มี 3 หน่วย
อุปกรณ์ตรวจจับอุณหภูมิ
• การ หยุด
✅ เครื่องควบคุมการตัดต่อที่สามารถตั้งค่าได้ (มี NMI)
DMA 64 ช่อง
• ช่องทางลําดับ
¢ 3 x eSCI
3 x DSPI (2 แห่งรองรับสายล่าง Micro Second Channel [MSC])
3 x FlexCAN มี 64 ข้อความ
1 x โมดูล FlexRay (V2.1) ถึง 10 Mbit/s ด้วยช่องสองหรือช่องเดียว และ 128 วัตถุข้อความและ ECC
• 1 x eMIOS: 24 ช่องทางรวม
• 1 x eTPU2 (eTPU รุ่นที่สอง)
32 ช่องทางมาตรฐาน
1 x โมดูลปฏิกิริยา (6 ช่องทางที่มี 3 การออกต่อช่องทาง)
• 2 เครื่องแปลงอานาล็อกเป็นดิจิตอล (eQADC) ที่ขยายความเข้มข้น
✓ ช่องทางเข้า 40 ช่อง 12 บิต (มัลติเพล็กซ์ 2 ADC) สามารถขยายเป็น 56 ช่องทางด้วยเครื่อง multiplexers ภายนอก
6 คิวคําสั่ง
✅ การสนับสนุนการก่อการร้ายและ DMA
เวลาแปลงขั้นต่ํา 688 ns
• เครื่องบรรทุก Bootstrap CAN/SCI/FlexRay บนชิป พร้อม Boot Assist Module (BAM)
• เน็กซัส
คลาส 3+ สําหรับแกน e200z4
คลาส 1 สําหรับ eTPU
• JTAG (5 ปิน)
• การพัฒนาเซมาโฟร์ (DTS)
✅ทะเบียนเซมาโฟร์ (32-bit) และทะเบียนการระบุ
ใช้เป็นส่วนหนึ่งของโปรโตคอลการสกัดข้อมูล
✅ ปิน EVTO ใช้ในการสื่อสารกับเครื่องมือภายนอก
• การผลิตนาฬิกา
ออสซิลเลอเตอร์หลักในชิป 4 หมื่นสี่สิบ MHz
FMPLL บนชิป (วงจรปิดระยะที่ปรับระดับความถี่)
• สูงสุด 120 เส้น I/O ประสงค์ทั่วไป
โปรแกรมได้เป็นส่วนตัวในฐานะ input, output หรือฟังก์ชันพิเศษ
โปรแกรมขั้นต่ํา
• โหมดลดพลังงาน: โหมดช้า, หยุดและรอ
• โครงการการจัดสรรที่ยืดหยุ่น
✓ 5 วอลต์ แหล่งไฟฟ้าเดี่ยว พร้อมพัดลมภายนอก
√ การให้บริการภายนอกหลายแบบ: 5 V, 3.3 V และ 1.2 V
• แพ็คเกจ
176 LQFP
✅ 208 MAPBGA
324 TEPBGA
CSP 496-pin (เครื่องมือการปรับขนาดเท่านั้น)
