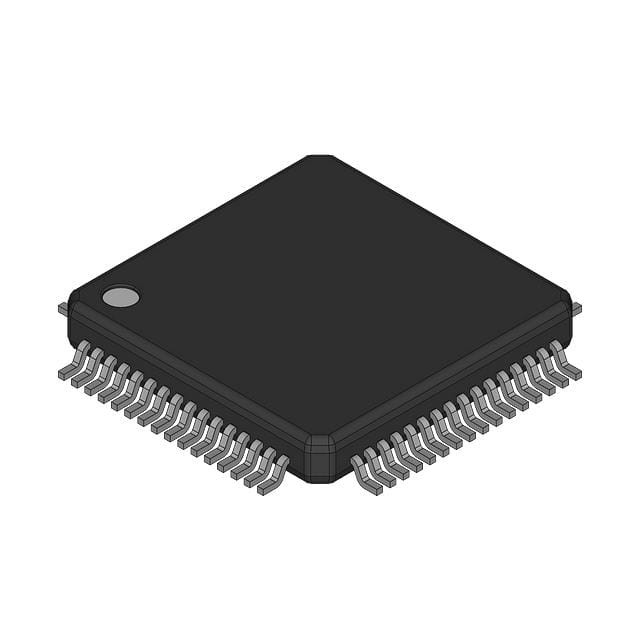

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP เซมคอนดักเตอร์ขนาดอิสระ

คําอธิบายทั่วไป

คําแนะนํา
MC68HC908GR8 เป็นสมาชิกของ M68HC08 ครอบครัวของหน่วยไมโครคอนโทรลเลอร์ 8 บิต (MCU) ที่มีราคาถูกและมีประสิทธิภาพสูงMCU ทั้งหมดในครอบครัวใช้หน่วยประมวลผลกลาง M68HC08 ที่ปรับปรุงขึ้น (CPU08) และมีให้เลือกในหลายแบบ, ขนาดและประเภทของความจํา และประเภทของแพคเกจ
เอกสารนี้ยังอธิบาย MC68HC908GR4 MC68HC908GR4 เป็นอุปกรณ์ที่เหมือนกันกับ MC68HC908GR8 ยกเว้นว่ามันมีความจํา Flash น้อยกว่าเพียงเมื่อมีความแตกต่างจาก MC68HC908GR8 ที่ MC68HC908GR4 กล่าวโดยเฉพาะอย่างยิ่งในข้อความ.

ลักษณะ

เพื่อความสะดวกสบาย มีการจัดทํารายการต่างๆ เพื่อสะท้อน:
• คุณสมบัติมาตรฐานของ MC68HC908GR8
• คุณสมบัติของ CPU08

คุณสมบัติมาตรฐานของ MC68HC908GR8

•สถาปัตยกรรม M68HC08 ที่มีประสิทธิภาพสูง ที่ปรับปรุงให้กับ C-compiller
• รหัสวัตถุที่เข้ากันได้เต็มที่กับ M6805, M146805, และ M68HC05 ครอบครัว
• ความถี่บัสภายใน 8MHz
• ความปลอดภัยในความทรงจําโปรแกรม FLASH (1)
• แฟร์มแวร์การเขียนโปรแกรมบนชิป สําหรับใช้กับคอมพิวเตอร์ส่วนตัวโฮสต์ ที่ไม่ต้องการความดันสูงในการเข้า
• โปรแกรมภายในระบบ
• คุณสมบัติการป้องกันระบบ
คอมพิวเตอร์ที่ทํางานได้ถูกต้อง (COP)
การตรวจจับความดันต่ําด้วยการรีเซ็ตแบบเลือก และจุดเริ่มต้นที่เลือกได้ สําหรับการทํางาน 3.0 V และ 5.0 V
การตรวจพบรหัสปฏิบัติการผิดกฎหมาย
การตรวจหาที่อยู่ผิดกฎหมาย
• การออกแบบพลังงานต่ํา; เต็มที่สแตตติก
• ระบบการทํางานแบบมาตรฐานที่ใช้พลังงานต่ํา
โหมดรอ
โหมดหยุด
• Master reset pin และ power-on reset (POR)
• 7680 ไบท์ของความจํา FLASH บนชิปบน MC68HC908GR8 และ 4096 ไบท์ของความจํา FLASH บนชิปบน MC68HC908GR4 ด้วยความสามารถในการเขียนโปรแกรมในวงจรของความจําโปรแกรม FLASH
• ขนาด 384 ไบท์ของความจําในชิป (RAM)
• โมดูลอินเตอร์เฟียสของ periferical (SPI)
• โมดูลอินเตอร์เฟซสื่อสารลําดับ (SCI)
• โมดูลอินเตอร์เฟซ 16 บิต 2 ช่อง (TIM1) และ 16 บิต 1 ช่อง (TIM2) ด้วยการเลือกการจับข้อมูลเข้า การเปรียบเทียบผลิต และความสามารถ PWM ในแต่ละช่อง
• 6 ช่อง, 8 บิตต่อเนื่องใกล้เคียงแอนาล็อก-ดิจิตัลแปลง (ADC)
• โมดูล BREAK (BRK) เพื่ออนุญาตการตั้งจุดหยุดเดียวระหว่างการแก้ไขปัญหาในวงจร
• การลดราคาภายใน IRQ และ RST เพื่อลดค่าใช้จ่ายของระบบลูกค้า
• โมดูลเครื่องกําเนิดนาฬิกาที่มีเครื่องพัดลม 32kHz ที่เข้ากันได้กับพวงจร (PLL)
• สูงสุด 21 ปินการเข้า/ออกทั่วไป (I/O) รวมถึง:
✅ 19 ปิน I/O ที่ใช้งานร่วมกัน
✓ ปิน I/O ที่ใช้ได้สูงสุด 2 ปิน ขึ้นอยู่กับการเลือกแพคเกจ
• สามารถเลือก pullups บน input เพียงบนท่าเรือ A, C, และ D. การเลือกคือบนฐานท่าเรือส่วนตัว bit.
ระหว่างโหมดการออก พล๊อปถูกตัด
• ความสามารถของแหล่งระบายไฟฟ้าขนาดสูง 10mA / 10mA บนปินพินทุกจุด
• ความสามารถของหลุม / แหล่งไฟฟ้าขนาด 15mA ที่สูงกว่าใน PTC0?? PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• รูปแบบหยุดออสซิเลเตอร์ enable bit (OSCSTOPENB) ในเรจิสเตอร์ CONFIG เพื่อให้ผู้ใช้สามารถเลือกให้ออสซิเลเตอร์เปิดหรือปิดระหว่างรูปแบบหยุด
• Port ตื่นเครื่องคีย์บอร์ด 4 บิต
• แพ็คเกจในสายสองแบบสับตัว 42 ปิน (SDIP), แพ็คเกจแบบแบนแบบสี่แบบ 32 ปิน (QFP), แพ็คเกจในสายสองแบบพลาสติก 28 ปิน (DIP) หรือวงจรบูรณาการขนาดเล็ก 28 ปิน (SOIC)
• คุณสมบัติเฉพาะของ MC68HC908GR8 ใน DIP 28 ปินและ SOIC 28 ปินคือ:
ปอร์ต B มีเพียง 4 บิต: PTB0PTB3; โมดูล ADC 4 ช่อง
ไม่มีพอร์ต C บิต

คุณสมบัติของ CPU08

ลักษณะของ CPU08 ได้แก่
• โมเดลการเขียนโปรแกรม HC05 ที่ดีขึ้น
• ฟังก์ชันควบคุมวงจรขนาดใหญ่
• 16 รูปแบบการติดต่อ (มากกว่า HC05 จํานวน 8 รูปแบบ)
• อินเด็กซ์เรจิสเตอร์ 16 บิต และสเตคพอยเตอร์
• การโอนข้อมูลจากความจําไปยังความจํา
• การสอนการคูณ 8 × 8 อย่างรวดเร็ว
• คําสั่งการหาร 16/8 อย่างรวดเร็ว
• คําสั่งบีซีดี (Binary-coded decimal)
• การปรับปรุงให้ดีที่สุดสําหรับการใช้งานเครื่องควบคุม
• การสนับสนุนภาษา C ที่มีประสิทธิภาพ
