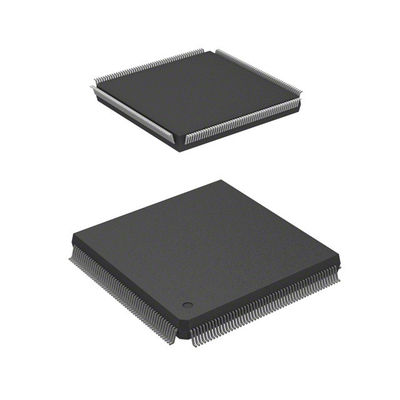

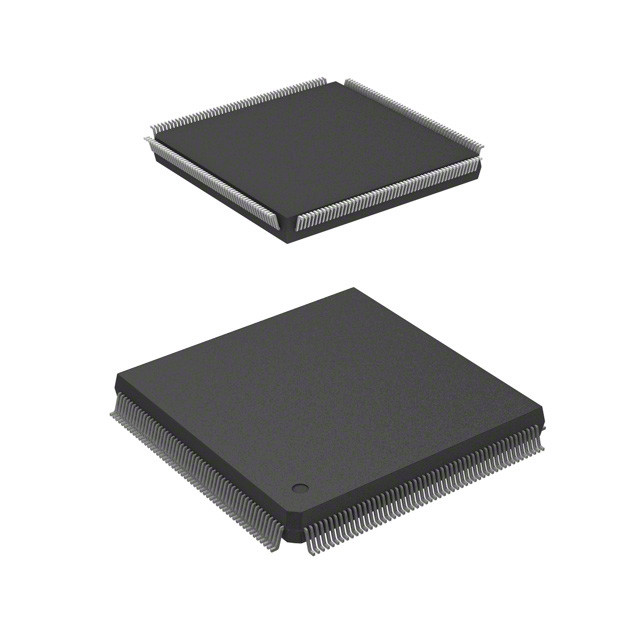

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP เทคโนโลยี Infineon

■ การอธิบาย

Fujitsu MB91360G เป็นไมโครคอนโทรลเลอร์มาตรฐานที่ประกอบด้วยอุปกรณ์แถว I/O และฟังก์ชันควบคุมบัสที่หลากหลายซีรีย์ MB91360G มีแกน RISC CPU (FR50 ซีรีย์) 32 บิต และเหมาะสําหรับการใช้งานการควบคุมที่จํากัดที่ต้องการการประมวลผล CPU ที่มีความสามารถสูงและความเร็วสูง. ซีรี่ย์ MB91360G ยังมีความจําแคชคําสั่งถึง 4 Kbyte และความจําภายในอื่น ๆ เพื่อปรับปรุงความเร็วการดําเนินงานของ CPU

■ ลักษณะ

• ระยะเวลาการดําเนินการ: ต่ําสุด 15.6 ns (64 MHz)
• ซีพียูซีรี FR50: สถาปัตยกรรม RISC
CPU มีสถาปัตยกรรมทะเบียนมูลค่าทั่วไปที่มีการปรับปรุงการดําเนินการจํานวน
ระยะเวลาการใช้คําสั่งสาขาที่ช้า ลดการสูญเสียเวลาในการดําเนินการเนื่องจากการหยุด pipeline
คําสั่งการปรับปรุงบิต และคําสั่งการเข้าถึงความทรงจําได้ถูกปรับปรุง ผลลัพธ์เป็นการปรับปรุงรหัส
ประสิทธิภาพและความเร็วในการดําเนินการในการดําเนินการควบคุม
• โครงสร้างท่อท่อ 5 ขั้นตอน ให้การประมวลผลความเร็วสูง (คําสั่งหนึ่งครั้งต่อรอบ)
• พื้นที่ที่อยู่แบบเส้นตรง 32 บิต: 4 Gbytes
• ขนาดคําสั่ง 16 บิต (คําสั่งพื้นฐาน)
• การคูณความเร็วสูง / การหารขั้นตอน
• การประมวลผลตัดความเร็วสูง (รอบ 6)
• เรจิสเตอร์ทั่วไป: 16 × 32 บิต
•หน่วยอินเตอร์เฟซบัสภายนอกที่มีฟังก์ชันหลากหลาย
แบ่งพื้นที่ความจําภายนอกเป็นสูงสุด 8 พื้นที่ ชิปเลือกการตั้งค่าสัญญาณ ความกว้างของบัสข้อมูล
การเลือก (8, 16, 32-bit) และขนาดพื้นที่สามารถกําหนดสําหรับพื้นที่แต่ละพื้นที่
• แอเดรสบัสสูงสุด 32 บิต
• ปฏิบัติการรออัตโนมัติแบบโปรแกรม
• แคชการสั่งการภายใน
ซีรี่ย์ MB91360G มีแคชคําสั่งสูงถึง 4 Kbyte เพื่อเพิ่มความเร็วในการดําเนินงานของโปรแกรมภายนอก
• คาเชออสโซเชียตแบบตั้งสองทาง
• DMAC
การเข้าถึงความจําโดยตรง (DMA) สามารถใช้ในการดําเนินการโอนข้อมูลหลายชนิดโดยไม่ต้องผ่าน CPU.
• 8 ช่อง (รวมถึงช่องภายนอกสูงสุด 3 ช่อง)
• มีการสนับสนุน 3 รูปแบบการโอน: โอนเดี่ยว/บล็อก, แบรค, โอนต่อเนื่อง
•กลไกควบคุมการบริโภคพลังงาน
ซีรี่ย์ MB91360G มีฟังก์ชันจํานวนหนึ่งในการควบคุมนาฬิกาทํางานเพื่อลดการบริโภคพลังงาน
• การควบคุมด้วยโปรแกรม: การทํางานของนาฬิกาหยุดและหยุด/เวลาจริง
• การควบคุมฮาร์ดแวร์: การทํางานรอการทํางานของฮาร์ดแวร์
• การทํางานของเกียร์ (divider) : ความถี่ของ CPU และเซลล์ระยะยาวสามารถตั้งค่าได้อย่างอิสระ
• มีฟังก์ชันด้านนอกหลายอย่าง
• UART, U-timer
• นาฬิกาเวลาจริง (มีการทํางาน subclock และโมดูลการปรับ subclock เป็นตัวเลือก)
• การควบคุมมอเตอร์สเตปเปอร์
• เครื่องผลิตเสียง
• Serial IO (SIO), SIO-Prescaler
• เปลี่ยนการทํางาน
• เครื่องเปรียบเทียบสัญญาณเตือน
• IO-Timer
• อินเตอร์เฟซ I2C
• เครื่องแปลง D/A 10 บิต
• CAN อินเตอร์เฟซ
• เครื่องแปลง A/D 10 บิต
• เวลาชําระใหม่ 16 บิต
• ไทม์ PWM 16 บิต
• นาฬิกาที่ใช้โดยสุนัขเฝ้า
• โมดูลการค้นหาบิต
• เครื่องควบคุมการตัด
• การเข้าตัดภายนอก
•ฟังก์ชัน I/O port
• ระดับของน้ําหนักไม่ค่อยดี
✅16 ระดับการหยุดที่ปิดได้
• อื่นๆ
• ความดันไฟฟ้า
• การใช้ไฟฟ้า 5 วอลล์ ระบบควบคุมภายในสร้างไฟฟ้าภายใน 3.3 วอลล์
• แพ็คเกจ: MB91FV360GA ใช้แพ็คเกจ PGA401, MB91F362GA ส่งในแพ็คเกจ QFP208, และ MB91F369GA ในแพ็คเกจ QFP160.
