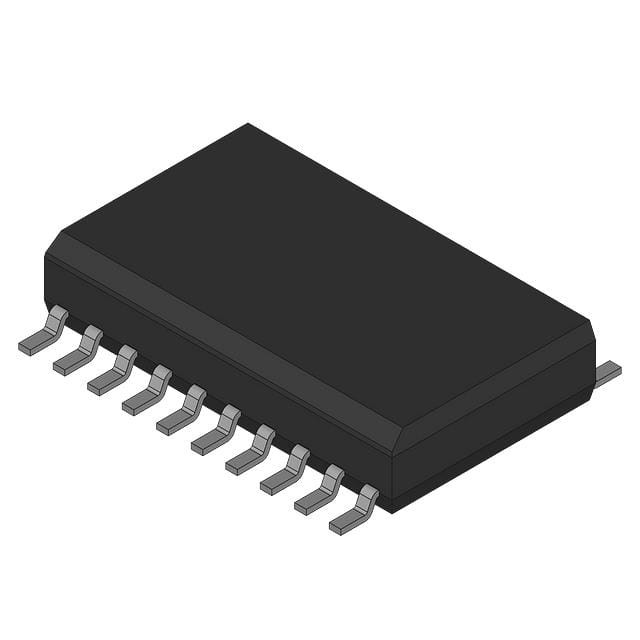

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

ภาพรวม

ATtiny40 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิตพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม RISC ที่ดีขึ้นจาก AVRATtiny40 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.

ลักษณะ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา
• สถาปัตยกรรม RISC ที่ก้าวหน้า
54 คําสั่งที่มีประสิทธิภาพ การดําเนินการในวงจรนาฬิกา
16 x 8 เลขทะเบียนทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
✓ ผ่านถึง 12 MIPS ในระยะ 12 MHz
• โปรแกรมและความทรงจําข้อมูลที่ไม่ลุกลุก
4K ไบท์ของความจําโปรแกรมได้ในระบบ
256 ไบท์ SRAM ภายใน
✓ รอบเขียน/ลบแบบ Flash: 10 ครั้ง000
การเก็บข้อมูล: 20 ปีที่ 85oC / 100 ปีที่ 25oC
• คุณลักษณะด้านนอก
✓ 1 เครื่องกําหนดเวลา 8 บิท / เคาน์เตอร์ที่มี 2 ช่อง PWM
✅ 1 เครื่องกําหนดเวลา 8/16 บิต
เครื่องแปลงอานาล็อกเป็นดิจิตอล 10 บิต
• 12 ช่องทางที่มีจุดหมายเดียว
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
อินเตอร์เฟซลําดับ TWI
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
โปรแกรมได้ในระบบ
หน่วยงานการประกอบการ
✅ ระบบการทํางานแบบไร้พลังงานต่ํา, ระบบลดเสียง ADC, ระบบรอและระบบปิดพลังงาน
✅ การปรับปรุงวงจรรีเซ็ตการเปิดไฟ
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
• I/O และแพคเกจ
✅ SOIC/TSSOP 20 ปิน: 18 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ VQFN/MLF 20 แพด: 18 เส้น I/O ที่สามารถเขียนโปรแกรมได้
• ความดันการทํางาน:
✅ 1.8 ✅ 5.5 วอลต์
• โปรแกรมความดัน:
5V
• ระดับความเร็ว
0 4 MHz @ 1.8 5.5V
0 8 MHz @ 2.7 5.5V
0 12 MHz @ 4.5 5.5V
• ระดับอุตสาหกรรม
• ใช้พลังงานน้อย
โหมดการทํางาน:
• 200 μA ที่ 1 MHz และ 1.8V
โหมดเฉยๆ:
• 25 μA ที่ 1 MHz และ 1.8V
โหมดปิดไฟ:
• < 0.1 μA ที่ 1.8V
