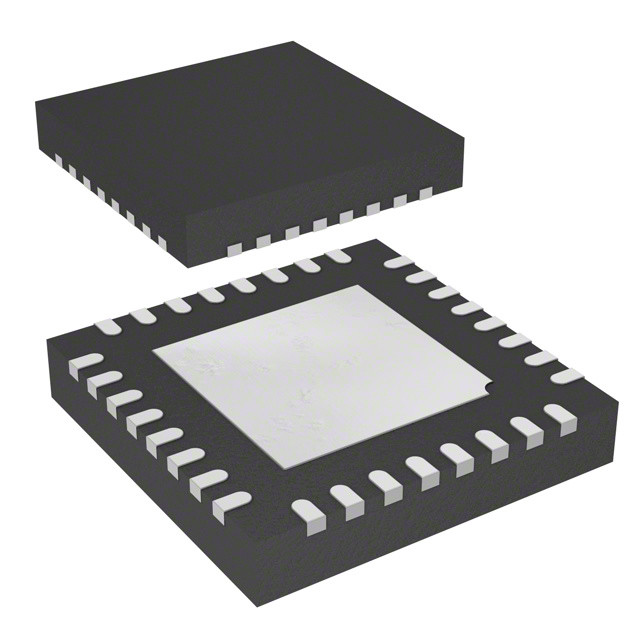

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN เทคโนโลยีไมโครชิป
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | AT89C5130A-PUTUM |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | 80C51 | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 48MHz | การเชื่อมต่อ | I²C, SPI, UART/USART, ยูเอสบี |
| อุปกรณ์ต่อพ่วง | LED, POR, PWM, WDT | จำนวน I/O | 18 |
| ขนาดหน่วยความจำของโปรแกรม | 16KB (16K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 4K x 8 | ขนาดแรม | 1.25K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2.7V~5.5V | ตัวแปลงข้อมูล | - |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | แพ้ดสัมผัส 32-VQFN |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 32-QFN (7x7) | ||
| เน้น | หน่วยควบคุมความจํา MCU,MCU หน่วยควบคุมขนาดเล็ก,วงจรบูรณาการไมโครคอนโทรลเลอร์ |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| AT89C5130A-PUTUM | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM3B-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM316-16MU | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA16M1-MU | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM1-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM1-16MUR | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM316-16MUR | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM3-16MQ | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM3-16MQT | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT89C5131A-PUTIM | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA16M1-15MD | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA16M1-15MZ | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA32C1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32C1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32M1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32M1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA64C1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64C1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64M1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64M1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
| AT90PWM316EAR-16MUR | IC MCU 8BIT 16KB FLASH 32QFN |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
AT89C5130A/31A-M เป็นรุ่น Flash ที่มีความสามารถสูงของไมโครคอนโทรลเลอร์ 8 บิตชิปเดียว 80C51 พร้อมฟังก์ชัน USB ความเร็วเต็ม
ลักษณะ
• 80C52X2 โคเรน (6 ชั่วโมงต่อคําสั่ง)ความถี่แกนสูงสุด 48 MHz ในโหมด X1, 24 MHz ในโหมด X2
✅ ตัวชี้วัดข้อมูลสองตัว
✅ UART ที่เพิ่มเติมแบบ Full-duplex (EUART)
✓ สาม 16 บิตไทม์ / คอนเตอร์: T0, T1 และ T2
256 ไบท์ของ แรม Scratchpad
• 16/32-Kbyte On-chip Flash EEPROM การเขียนโปรแกรมในระบบผ่าน USB
บายท์และหน้า (128 ไบท์) ลบและเขียน
100k เขียนรอบ
• EEPROM 3KbyteFlash สําหรับ Bootloader
บายท์และหน้า (128 ไบท์) ลบและเขียน
100k เขียนรอบ
• ข้อมูล EEPROM 1Kbyte (
บายท์และหน้า (128 ไบท์) ลบและเขียน
100k เขียนรอบ
• แรมขยายบนชิป (ERAM): 1024 ไบท์
• เครื่องตรวจสอบพลังงานบูรณาการ (POR/PFD) เพื่อตรวจสอบการจําหน่ายพลังงานภายใน
• โมดูลที่สอดคล้องกับ USB 1.1 และ 2.0 ความเร็วเต็ม
ปัจจัยสุดท้าย 0 สําหรับการโอนการควบคุม: FIFO 32 ไบท
6 จุดปลายที่สามารถเขียนโปรแกรมได้ มีทิศทางเข้าหรือออก และมีการถ่ายทอดจํานวนมาก, การสับสับ หรือการถ่ายทอดแบบไม่สมอง
• จุดปลาย 1, 2, 3: FIFO 32 ไบท
• จุดปลาย 4, 5: 2 x 64 ไบท FIFO ด้วยการพับเปอร์สองครั้ง (Ping-pong Mode)
• ปัจจัยสุดท้าย 6: FIFO ขนาด 2 x 512 ไบท พร้อมการพับเปอร์สองครั้ง (Ping-pong Mode)
งด/ย้อนยุติการหยุด
✅ 48 MHz PLL สําหรับการใช้งานรถบัสความเร็วเต็ม
การตัดสายบัสตามคําขอของไมโครคอนโทรลเลอร์
• 5 ช่อง โปรแกรม Counter Array (PCA) ด้วย 16 บิต Counter, Output ความเร็วสูง, เปรียบเทียบ / Capture, PWM และ Watchdog Timer ความสามารถ
• เครื่องกําหนดเวลาการเฝ้าระวังฮาร์ดแวร์ที่สามารถเขียนโปรแกรมได้ (เปิดใช้ได้ครั้งเดียวกับการรีเซ็ตออก) 100 ms ถึง 3 s ที่ 8 MHz
• อินเตอร์เฟซการตัดคีย์บอร์ดบนพอร์ต P1 (8 บิต)
• TWI (Two Wire Interface) 400Kbit/s
• SPI Interface (Master/Slave Mode)
• 34 ปิน I/O
• 4 การออก LED ขับตรงที่มีแหล่งกระแสปรับปรุง: 2-6-10 mA แบบ
• ระบบตัดความสําคัญ 4 ระดับ (11 แหล่ง)
• รูปแบบการทํางานเฉยๆ และการปิดไฟ
• 0 ถึง 24 MHz On-chip Oscillator พร้อม PLL อานาล็อกสําหรับ 48 MHz Synthesis
• ระดับอุตสาหกรรม
• แหล่งไฟฟ้าระยะยาว: 2.7V ถึง 5.5V (3.3V ถึง 5.5V ต้องการสําหรับ USB)
• แพ็คเกจ: PLCC52, VQFP64, QFN32
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินเทล / อัลเทร่า |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AT89C513x |
| สินค้า | MCU |
| การบรรจุ | ตะกร้า |
| หน่วยน้ําหนัก | 0.006653 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 32-VQFN แพดที่เปิดเผย |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 32-QFN (7x7) |
| จํานวน I-O | 18 I/O |
| ความเร็ว | 48MHz |
| ขนาด EEPROM | 4K x 8 |
| โครงการ Core-Processor | 80C51 |
| ขนาด RAM | 1.25K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | LED, POR, PWM, WDT |
| การเชื่อมต่อ | I2C, SPI, UART/USART, USB |
| ความดันไฟฟ้า-Vcc-Vdd | 2.7V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 16KB (16K x 8) |
| เครื่องแปลงข้อมูล | - |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 2.7 V ถึง 5.5 V |
| ประเภทอินเตอร์เฟซ | 2 สาย EUART SPI USB |
| หลัก | 80C51 |
| เครื่องประมวลผลชุด | AT89x |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 2.7 V |
| กล่องกล่อง | QFN-32 |
| ความถี่ของนาฬิกาสูงสุด | 48 MHz |
| การเข้า/การออก | 34 I/O |
| ขนาด Data-RAM | 1.25 kB |
| จํานวนเครื่องนับเวลา | 16 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | ไม่มี ADC |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| AT89C5130A-PUTUM เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
IC MCU 8BIT 16KB FLASH 32QFN | บริษัท มิโครชิป เทคโนโลยี | AT89C5130A-PUTUM vs AT89C5130A-PUTUM |
คําอธิบาย
80C51 AT89C513x ไมโครคอนโทรลเลอร์ IC 8-บิต 48MHz 16KB (16K x 8) FLASH 32-QFN (7x7)
MCU 8-bit 8051 CISC 16KB แฟลช 3.3V/5V 32-pin QFN EP Tray
ไมโครคอนโทรลเลอร์ 8 บิต - MCU C5130A 16K Flash USB 5V
