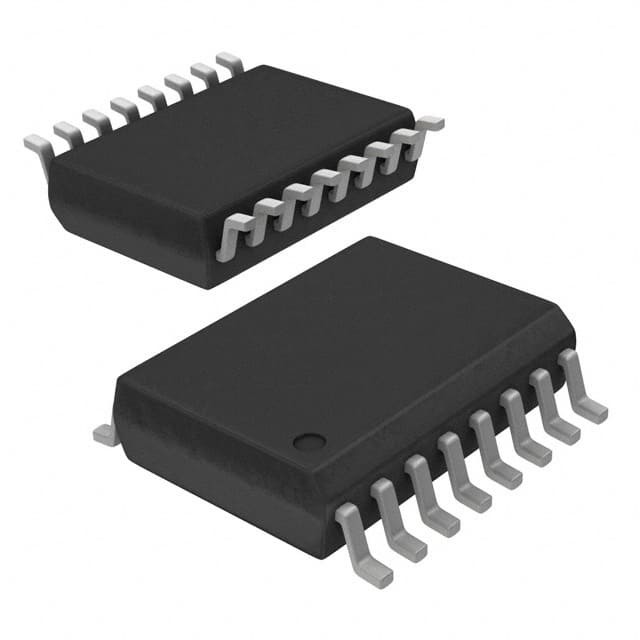

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics
| ชื่อแบรนด์ | STMicroelectronics |
|---|---|
| หมายเลขรุ่น | ST7FLIT15BY1M6 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | ST7 | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 8MHz | การเชื่อมต่อ | เอสพีไอ |
| อุปกรณ์ต่อพ่วง | LVD, POR, PWM, WDT | จำนวน I/O | 11 |
| ขนาดหน่วยความจำของโปรแกรม | 4KB (4K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 256 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2.7V~5.5V | ตัวแปลงข้อมูล | โฆษณา 5x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 16-SOIC (0.295", ความกว้าง 7.50 มม.) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | - | ||
| เน้น | หน่วยควบคุมความจํา MCU,MCU หน่วยควบคุมขนาดเล็ก,วงจรบูรณาการไมโครคอนโทรลเลอร์ |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ST7FLIT15BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST62T01CM6 | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST7FLIT19BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST62T00CM6 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T00CM6/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T01CM3 | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T01CM3/TR | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T01CM6/TR | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T03CM3 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM3/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM6 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM6/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T52CM6 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST62T62CM3 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST62T62CM6 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST7FLIT10BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT10BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLIT15BY0M3 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT15BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT15Y1M6TR | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLIT19BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT19BY1M3 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLI19BY1M3TR | IC MCU 8BIT 4KB FLASH 16SOIC |
รายละเอียดสินค้า
รายละเอียดสินค้า
ประกอบการ
ST7LITE1xB เป็นสมาชิกของตระกูลไมโครคอนโทรลเลอร์ ST7 ทั้งหมด ST7 อุปกรณ์เป็นพื้นฐานของธรรมดาอุตสาหกรรมมาตรฐาน 8-bit หลัก, มีการปรับปรุงชุดคําสั่ง.ST7LITE1xB มีความจํา FLASH ด้วยความสามารถในการเขียนโปรแกรมในวงจร (ICP) และการเขียนโปรแกรมในแอปพลิเคชั่น (IAP) บายท์ต่อไบท์
ภายใต้การควบคุมของซอฟต์แวร์, อุปกรณ์ ST7LITE1xB สามารถวางในโหมด WAIT, SLOW หรือ HALT, ลดการบริโภคพลังงานเมื่อแอปพลิเคชั่นอยู่ในสภาพเฉยๆ หรือรอคอย.
ชุดคําสั่งที่พัฒนาขึ้นและรูปแบบการแก้ไขของ ST7 ให้ทั้งพลังงานและความยืดหยุ่นสําหรับนักพัฒนาโปรแกรม, ทําให้สามารถออกแบบรหัสแอพลิเคชันที่มีประสิทธิภาพสูงและคอมพัคต์.นอกจากการจัดการข้อมูล 8 บิตมาตรฐาน, ไมโครคอนโทรลเลอร์ ST7 ทั้งหมดมีการปรับเปลี่ยนบิตจริง, การคูณ 8x8 ที่ไม่มีเครื่องหมาย และโหมดการติดต่อโดยตรง
■ ความทรงจํา
✅ ขนาดสูงสุด 4 กิโลไบท์ แฟลชต่อเติมแรงดันเดียว(XFlash) แมมรี่โปรแกรม พร้อมการป้องกันการอ่านออก
การเขียนโปรแกรมในวงจร และการใช้งานในวงจร
การเขียน 10K /
หมุนเวียนลบรับประกัน การเก็บข้อมูล: 20 ปีที่ 55 °C
RAM 256 ไบท์
- 128 ไบท์ข้อมูล EEPROM พร้อมการป้องกันการอ่านออก
รับประกันรอบการเขียน/ลบ 300K
การเก็บข้อมูล: 20 ปีที่ 55 °C
■ เวลา, การตั้งค่าใหม่และการจัดการอุปกรณ์
ระบบรีเซ็ตที่พัฒนา
หน่วยควบคุมความดันต่ํา (LVD) ที่เสริม
เครื่องไฟฟ้าหลักและเครื่องตรวจความแรงดันเสริม
(AVD) พร้อมความสามารถในการหยุดการใช้งาน
การดําเนินการปิดไฟที่ปลอดภัย
แหล่งเวลา: ออสไซเลเตอร์ RC 1% ภายใน
(บน ST7FLITE15B และ ST7FLITE19B) เครื่องสะกดเสียงคริสตัล/เซรามิก หรือนาฬิกาภายนอก
✅ นาฬิกาเข้า 32MHz ภายในสําหรับเวลาอัตโนมัติ
✓ ปรับปรุงการใช้งานของ PLL
5 รูปแบบประหยัดพลังงาน: การหยุด, การหยุดทํางาน, การตื่นตัวอัตโนมัติจากการหยุด, การรอและการช้า
■ สนาม I/O
✅ สูงสุด 17 เส้น I/O 2 ด้าน
¥ 7 การออกระบายน้ําสูง
■ 5 เครื่องกําหนดเวลา
✅ ระยะเวลาที่สามารถตั้งค่าได้
2 ไลท์ไทม์ 8 บิต พร้อมพรีสเคเลอร์ 1 เบสในเวลาจริง และ 1 การจับข้อมูล
✅ 2 เครื่องชักเวลาอัตโนมัติ 12 บิต พร้อม 4 PWM
output, 1 input capture, 4 output เปรียบเทียบ
และฟังก์ชันหนึ่ง pulse
■ อินเตอร์เฟซการสื่อสาร
อินเตอร์เฟสเรียงลําดับ SPI
■ การบริหารงานที่หยุด
∙ 12 เวคเตอร์ตัดต่อบวก TRAP และ RESET
15 เส้นตัดภายนอก (บน 4 เวกเตอร์)
■ การเปรียบเทียบแบบแอนาล็อก
■ เครื่องแปลง A/D
7 ช่องทางการเข้า
ราคาที่ถูกกําหนด
ความละเอียด 13 บิตสําหรับ 0 ถึง 430 mV (@ 5V VDD)
ความละเอียด 10 บิตสําหรับ 430 mV ถึง 5V (@ 5V VDD)
■ ชุดคําแนะนํา
การปรับปรุงข้อมูล 8 บิต
63 คําสั่งพื้นฐานที่มีการตรวจจับรหัสปฏิบัติการผิดกฎหมาย
17 รูปแบบการติดต่อหลัก
8 x 8 คําสั่งคูณที่ไม่มีลายเซ็น
■ เครื่องมือการพัฒนา
✅ แพคเกจการพัฒนาฮาร์ดแวร์และซอฟต์แวร์ครบวงจร
DM (Debug Module)
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | STMicroelectronics เครื่องอิเล็กทรอนิกส์ |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | ST7 |
| การบรรจุ | ท่อ |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 16-SOIC (0.295", ความกว้าง 7.50 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | * |
| จํานวน I-O | 11 I/O |
| ความเร็ว | 8MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | ST7 |
| ขนาด RAM | 256 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | LVD, POR, PWM, WDT |
| การเชื่อมต่อ | SPI |
| ความดันไฟฟ้า-Vcc-Vdd | 2.7V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 4KB (4K x 8) |
| เครื่องแปลงข้อมูล | A/D 5x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ประเภทอินเตอร์เฟซ | SPI |
| หลัก | ST7 |
| เครื่องประมวลผลชุด | ST7FLIT1x |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 2.7 V |
| กล่องกล่อง | SO-16 ขนาดกว้าง |
| ความถี่ของนาฬิกาสูงสุด | 8 MHz |
| จํานวนช่อง ADC | 7 ช่อง ADC |
| การเข้า/การออก | 17 I/O |
| ขนาด Data-RAM | 256 B |
| จํานวนเครื่องนับเวลา | 4 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
คําอธิบาย
ST7 ST7 ไมโครคอนโทรลเลอร์ IC 8 บิต 8MHz 4KB (4K x 8) FLASH
MCU 8 บิต CISC 4KB แฟลช 3.3V / 5V 16-Pin SO W Tube
ไมโครคอนโทรลเลอร์ 8 บิต - MCU ST7LITE1xB 8B MCU
