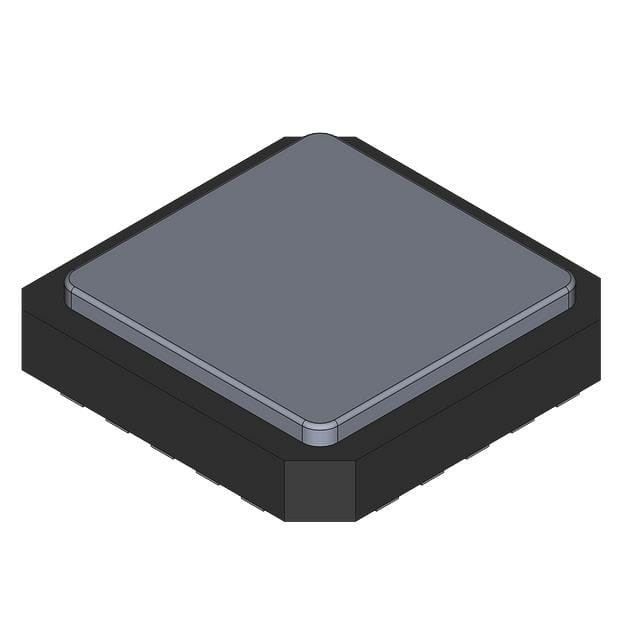

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel
| ชื่อแบรนด์ | Atmel |
|---|---|
| หมายเลขรุ่น | ATTINY44V-10MU |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอวีอาร์ | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 10MHz | การเชื่อมต่อ | USI |
| อุปกรณ์ต่อพ่วง | บราวน์เอาต์ตรวจจับ/รีเซ็ต POR, PWM, WDT | จำนวน I/O | 12 |
| ขนาดหน่วยความจำของโปรแกรม | 4KB (2K x 16) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 256 x 8 | ขนาดแรม | 256 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 1.8V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 20-WFQFN แผ่นสัมผัส |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 20-QFN-EP (4x4) | ||
| เน้น | หน่วยควบคุมความจํา MCU,MCU หน่วยควบคุมขนาดเล็ก,วงจรบูรณาการไมโครคอนโทรลเลอร์ |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ATTINY44V-10MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44-20MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44-20MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY84-20MU | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY2313A-MMH | IC MCU 8BIT 2KB FLASH 20VQFN | |
| ATTINY24A-MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY45V-10MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY84A-MMHR | IC MCU 8BIT 8KB FLASH 20VQFN | |
| ATTINY84V-10MU | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY44A-MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44A-MFR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44A-MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY24V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY25V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY44A-MF | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY1634-MU | IC MCU 8BIT 16KB FLASH 20QFN | |
| ATTINY24A-MM8 | IC MCU 8BIT 2KB FLASH 20VQFN | |
| ATTINY24-20MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY25-20MU | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY44A-MMH | IC MCU 8BIT 4KB FLASH 20VQFN | |
| ATTINY84-20MUR | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY24-20MU | IC MCU 8BIT 2KB FLASH 20QFN |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
ATtiny24/44/84 เป็นไมโครคอนโทรลเลอร์ CMOS ขนาด 8 บิท ที่ใช้พลังงานต่ํา โดยใช้สถาปัตยกรรม AVR enhanced RISCATtiny24/44/84 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วการประมวลผล.
ลักษณะ
• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา• สถาปัตยกรรม RISC ที่ก้าวหน้า
120 คําสั่งที่มีพลังงาน การดําเนินการในวงจรนาฬิกา
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
• โปรแกรมและความทรงจําข้อมูลที่ไม่ลุกลุก
2/4/8K ไบท์ของในระบบโปรแกรมโปรแกรมความจํา แฟลช (ATtiny24/44/84)
ความยั่งยืน: 10,000 รอบเขียน/ลบ
128/256/512 ไบท์ EEPROM ที่สามารถเขียนโปรแกรมได้ในระบบ (ATtiny24/44/84)
ความยั่งยืน: 100,000 รอบเขียน/ลบ
128/256/512 ไบท์ SRAM ภายใน (ATtiny24/44/84)
โปรแกรมล็อคสําหรับการโปรแกรมตัวเอง โปรแกรมฟลาชและข้อมูล EEPROM
ความปลอดภัย
• คุณลักษณะด้านนอก
✓ สองไทเมอร์ / คอนเตอร์, 8- และ 16- บิตคอนเตอร์ที่มีสอง PWM ช่องทางบนทั้งสอง
✅ ADC 10 บิท
8 ช่องเดียว
12 คู่ช่อง ADC ความแตกต่างที่มีการเพิ่มโปรแกรมได้ (1x, 20x)
การวัดอุณหภูมิ
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
อินเตอร์เฟซลําดับสากล
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
debugWIRE ระบบแก้ไขในชิป
โปรแกรมได้ในระบบ ผ่าน SPI Port
หน่วยงานการประกอบการ
เปลี่ยนปิน สะดุด 12 ปิน
✅ ระบบการทํางานแบบไร้พลังงานต่ํา, ระบบลดเสียง ADC, ระบบรอและระบบปิดพลังงาน
✅ การปรับปรุงวงจรรีเซ็ตการเปิดไฟ
✓ วงจรการตรวจจับแบบโปรแกรมได้
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
✅ เครื่องตรวจจับอุณหภูมิบนชิป
• I/O และแพคเกจ
✅ SOIC 14 ปิน, PDIP และ QFN/MLF 20 ปิน: 12 เส้น I/O ที่สามารถเขียนโปรแกรมได้
• ความดันการทํางาน:
✅ 1.8 - 5.5V สําหรับ ATtiny24V/44V/84V
¥ 2.7 - 5.5V สําหรับ ATtiny24/44/84
• ระดับความเร็ว
ATtiny24V/44V/84V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny24/44/84: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• ระดับอุตสาหกรรม
• ใช้พลังงานน้อย
โหมดการทํางาน:
1 MHz, 1.8V: 380 μA
โหมดปิดไฟ:
1.8V: 100 nA
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินเทล / อัลเทร่า |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AVR® ATtiny |
| สินค้า | MCU |
| การบรรจุ | ตู้บรรจุอื่น |
| สไตล์การติดตั้ง | SMD/SMT |
| ชื่อทางการค้า | ATTINY |
| กล่องกล่อง | 20-WFQFN แพดที่เปิดเผย |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 20-QFN (4x4) |
| จํานวน I-O | 12 I/O |
| ความเร็ว | 10MHz |
| ขนาด EEPROM | 256 x 8 |
| โครงการ Core-Processor | AVR |
| ขนาด RAM | 256 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/รีเซ็ตแบบ Brown-out POR, PWM, WDT |
| การเชื่อมต่อ | USI |
| ความดันไฟฟ้า-Vcc-Vdd | 1.8 V ~ 5.5 V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 4KB (2K x 16) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 1.8V ถึง 5.5V |
| ประเภทอินเตอร์เฟซ | SPI |
| หลัก | AVR |
| เครื่องประมวลผลชุด | tinyAVR |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 1.8 วอลต์ |
| กล่องกล่อง | MLF-20 |
| ความถี่ของนาฬิกาสูงสุด | 10 MHz |
| จํานวนช่อง ADC | 8 ช่อง ADC |
| การเข้า/การออก | 12 I/O |
| ขนาด Data-RAM | 256 B |
| ขนาด Data-ROM | 256 B |
| จํานวนเครื่องนับเวลา | 2 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
| ประเภทข้อมูล-RAM | SRAM |
| ประเภท Data-ROM | EEPROM |
คําอธิบาย
MCU 8-bit ATtiny AVR RISC 4KB แฟลช 2.5V/3.3V/5V 20-pin WQFN EP เทรย์
ไมโครคอนโทรลเลอร์ 8 บิต - MCU 4kB แฟลช 0.256kB EEPROM 12 ปิน I/O
