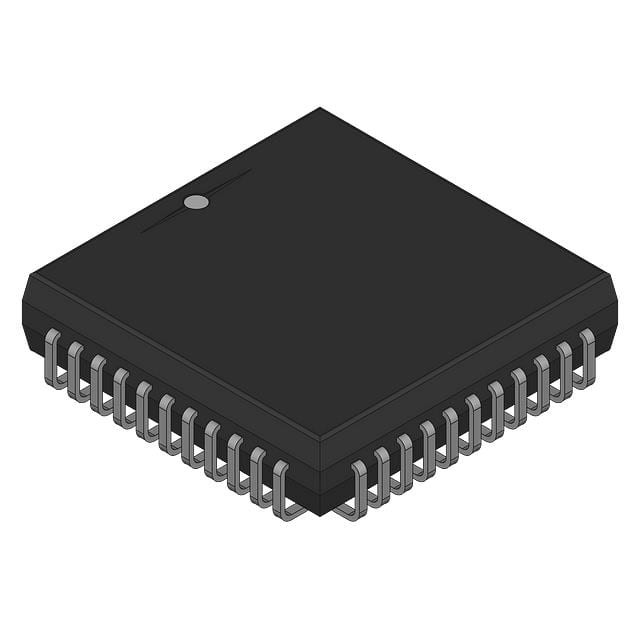

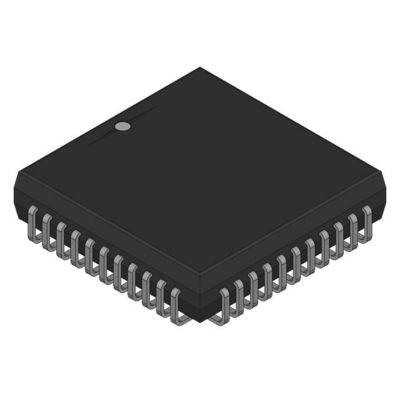

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC แอตเมล
| ชื่อแบรนด์ | Atmel |
|---|---|
| หมายเลขรุ่น | ATMEGA8535-16JUR |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอวีอาร์ | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 16MHz | การเชื่อมต่อ | I²C, SPI, UART/USART |
| อุปกรณ์ต่อพ่วง | บราวน์เอาต์ตรวจจับ/รีเซ็ต POR, PWM, WDT | จำนวน I/O | 32 |
| ขนาดหน่วยความจำของโปรแกรม | 8KB (4K x 16) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 512 x 8 | ขนาดแรม | 512 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 4.5V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 44-LCC (เจลีด) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 44-PLCC (16.6x16.6) | ||
| เน้น | หน่วยควบคุมความจํา MCU,MCU หน่วยควบคุมขนาดเล็ก,วงจรบูรณาการไมโครคอนโทรลเลอร์ |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ATMEGA8535-16JUR | IC MCU 8BIT 8KB FLASH 44PLCC | |
| P87C54X2FA | P87C54 - 80C51, MCS 51, 8-BIT M | |
| AT89C51RB2-SLRUL | IC MCU 8BIT 16KB FLASH 44PLCC | |
| AT89C51IC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| MCHSC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
| AT89C51ED2-SLRUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| MC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
| COP8SBR9HVA8NOPB | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51ED2-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| AT89S52-24JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51IC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89LS52-16JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51CC03CA-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| AT89C55WD-24JU | IC MCU 8BIT 20KB FLASH 44PLCC | |
| AT89C51CC01CA-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| ATMEGA8515L-8JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51RC2-SLRUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| COP8SDR9HVA8/63SN | IC MCU 8BIT 32KB FLASH 44PLCC | |
| P80C31SFAA | IC MCU 8BIT ROMLESS 44PLCC |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
ATmega8535 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิตพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม AVR enhanced RISC โดยการดําเนินการในช่วงเวลาเดียวATmega8535 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.
ลักษณะ
• เครื่องควบคุมขนาดเล็ก AVR® 8 บิท ที่ใช้พลังงานต่ํา และมีประสิทธิภาพสูง• สถาปัตยกรรม RISC ที่ก้าวหน้า
130 คําสั่งที่มีพลังงานมากที่สุด การดําเนินการในวงจรเวลาเดียว
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 16 MIPS ที่ 16 MHz
✓ เครื่องคูณ 2 จิป
• โปรแกรมและความทรงจําข้อมูลที่ไม่ลุกลุก
8K ไบท์ของระบบในระบบที่สามารถโปรแกรมเอง Flash
ความยั่งยืน: 10,000 รอบเขียน/ลบ
️ ส่วนรหัสบูทแบบเลือก โดยมีบิตล็อคอิสระ
โปรแกรมในระบบโดยโปรแกรมบูทบนชิป
การ อ่าน และ เขียน อย่าง จริง
512 ไบท์ EEPROM
ความยั่งยืน: 100,000 รอบเขียน/ลบ
512 ไบท์ SRAM ภายใน
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• คุณลักษณะด้านนอก
2 เครื่องกําหนดเวลา 8 บิต / เครื่องนับที่มี Prescaler และ Comparer Modes ที่แยกกัน
✓ ไทเมอร์/คอนเตอร์ 16 บิตหนึ่งเครื่อง พร้อม Prescaler, Comparer Mode และ Capture ที่แยกแยก
รูปแบบ
คอนเตอร์เวลาจริงที่มีออสซิลเลเตอร์แยก
4 ช่อง PWM
✓ 8 ช่อง 10 บิต ADC
8 ช่องทางที่มีปลายเดียว
7 ช่องแยกสําหรับแพคเกจ TQFP เท่านั้น
2 ช่องทางความแตกต่างที่มีการเพิ่มโปรแกรมได้ 1x, 10x หรือ 200x สําหรับ TQFP
เพียงแพ็คเกจเท่านั้น
อินเตอร์เฟซลําดับสายสองสายแบบมุ่งหน้าไบท์
โปรแกรมแบบ USART
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ การตั้งค่าใหม่ไฟฟ้าและการตรวจจับการออกแบบแบบโปรแกรม
✅ ออสซิลเลอเตอร์ RC ที่ปรับระดับภายใน
หน่วยงานการประกอบการ
6 รูปแบบการนอน: เงียบ, ลดเสียง ADC, ประหยัดพลังงาน, ปิดพลังงาน, เตรียมตัว
และ Extended Standby
• I/O และแพคเกจ
32 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ PDIP 40 ปิน, TQFP 44 สาย, PLCC 44 สาย และ QFN / MLF 44 สาย
• กระแสไฟฟ้าการทํางาน
✅ 2.7 - 5.5V สําหรับ ATmega8535L
4.5 - 5.5V สําหรับ ATmega8535
• ระดับความเร็ว
0 - 8 MHz สําหรับ ATmega8535L
0 - 16 MHz สําหรับ ATmega8535
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินเทล / อัลเทร่า |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AVR® ATmega |
| สินค้า | MCU |
| การบรรจุ | การบรรจุอื่น ๆ |
| หน่วยน้ําหนัก | 00.084185 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| ชื่อทางการค้า | ATMEGA |
| กล่องกล่อง | 44-LCC (J Lead) |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 44-PLCC (16.59x16.59) |
| จํานวน I-O | 32 I/O |
| ความเร็ว | 16MHz |
| ขนาด EEPROM | 512 x 8 |
| โครงการ Core-Processor | AVR |
| ขนาด RAM | 512 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/รีเซ็ตแบบ Brown-out POR, PWM, WDT |
| การเชื่อมต่อ | I2C, SPI, UART/USART |
| ความดันไฟฟ้า-Vcc-Vdd | 4.5V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 8KB (4K x 16) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 4.5V ถึง 5.5V |
| ประเภทอินเตอร์เฟซ | SPI TWI USART สถานีการศึกษา |
| หลัก | AVR |
| เครื่องประมวลผลชุด | megaAVR |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 4.5 วอลต์ |
| กล่องกล่อง | PLCC-44 |
| ความถี่ของนาฬิกาสูงสุด | 16 MHz |
| จํานวนช่อง ADC | 8 ช่อง ADC |
| การเข้า/การออก | 32 I/O |
| ขนาด Data-RAM | 512 B |
| ขนาด Data-ROM | 512 B |
| จํานวนเครื่องนับเวลา | 3 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
| ประเภทข้อมูล-RAM | SRAM |
| ประเภท Data-ROM | EEPROM |
คําอธิบาย
AVR AVR? ATmega ไมโครคอนโทรลเลอร์ IC 8-Bit 16MHz 8KB (4K x 16) FLASH 44-PLCC (16.59x16.59)
MCU 8 บิต AVR RISC 8KB แฟลช 5V 44 พิน PLCC T / R
ไมโครคอนโทรลเลอร์ 8 บิต - MCU AVR 8K FLSH 544B SRAM 512B EE-16MHz
