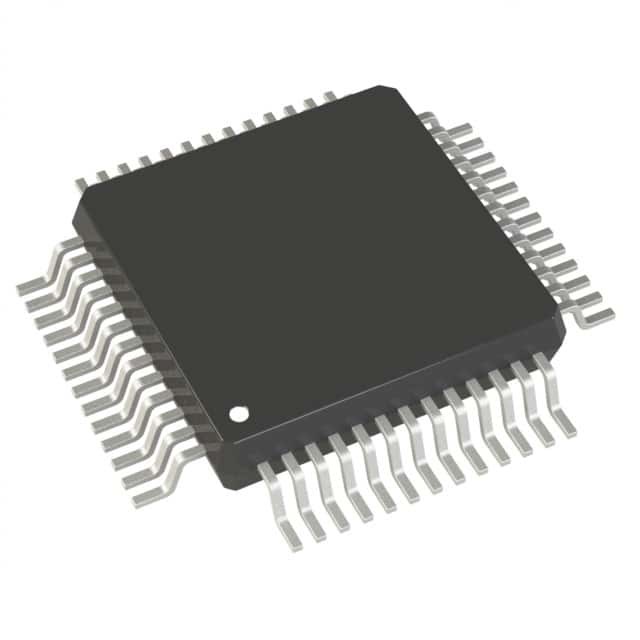

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP อานาล็อก ดีวิสส์ อินค

คําอธิบาย

ADuC834 เป็นหน้าเครื่องแปลงสมาร์ทที่สมบูรณ์แบบ ซึ่งรวม 2 เครื่องระดับความละเอียดสูง - ADCs, MCU 8 บิต และโครงการ / ข้อมูล Flash / EE Memory บนชิปเดียวADC สองตัวอิสระ (หลักและช่วย) ประกอบด้วยเซ็นเซอร์อุณหภูมิและ PGA (อนุญาตการวัดสัญญาณระดับต่ําโดยตรง).

ลักษณะ

ความละเอียดสูง - ADCs
2 ADC ที่เป็นอิสระ (ความละเอียด 16 บิตและ 24 บิต)
24-bit ไม่มีรหัสที่หายไป ADC หลัก
rms 21 บิต (18.5 บิต p-p) ความละเอียดมีประสิทธิภาพ @ 20 Hz
ความเคลื่อนไหวของออฟเซ็ต 10 นีวี / C, ความเคลื่อนไหวของการเพิ่ม 0.5 ppm / C
ความจํา
ความจําโปรแกรมฟลัช/EE บนชิป 62 กิบาไบต์
4 คิบาไบต์ในชิป แฟลช / EE ข้อมูลความจํา
แฟลช/EE ความยั่งยืน 100 ปี ความยั่งยืน 100 KCycle
3 ระดับความปลอดภัยของความจําโปรแกรม Flash/EE
การดาวน์โหลดแบบเรียงลําดับในวงจร (ไม่มีฮาร์ดแวร์ภายนอก)
การดาวน์โหลดของผู้ใช้งานความเร็วสูง (5 วินาที)
2304 ไบท์ RAM ข้อมูลบนชิป
8051-Based Core (เนื้อหาหลักที่ใช้)
8051 ชุดคําสั่งที่เข้ากันได้
32 kHz คริสตัลภายนอก
PLL ที่สามารถเขียนโปรแกรมได้บนชิป (สูงสุด 12.58 MHz)
3 X 16 บิต ไทม์ / นับ
26 เส้น I/O ที่สามารถเขียนโปรแกรมได้
11 แหล่งที่หยุด, สองระดับความสําคัญ
ตัวชี้วัดข้อมูลคู่ ตัวชี้วัดสตั๊ก 11 บิตขยาย
อุปกรณ์ด้านนอกบนชิป
พลังงานภายในในการรีเซ็ตวงจร
DAC ความดันออก 12 บิต
เครื่อง DAC/PWM แบบคู่ 16 บิต
เซ็นเซอร์อุณหภูมิบนชิป
แหล่งกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส
เครื่องวัดระยะเวลา (Wake-Up/RTC Timer)
UART, SPI® และ I2C® Serial I/O
เครื่องกําเนิดอัตราต่อเนื่อง Baud ความเร็วสูง (รวม 115,200) วอชท์ด็อกไทม์ (WDT)
มอนิเตอร์ไฟฟ้า (PSM)
พลัง
ปกติ: 2.3 mA Max @ 3.6 V (Core CLK = 1.57 MHz)
พลังงานลด: 20 A Max กับเวลาตื่นทํางาน
กําหนดสําหรับการทํางาน 3 วอลต์และ 5 วอลต์
กล่องและช่วงอุณหภูมิ
52- Lead MQFP (14 mm 14 mm) ราคา 40C ถึง + 125C
56- Lead LFCSP (8 mm 8 mm) ระหว่าง 40C ถึง + 85C

การใช้งาน

เซ็นเซอร์ที่ฉลาด
น้ําหนัก
เครื่องมือพกพา ระบบที่ใช้แบตเตอรี่
เครื่องส่งสัญญาณ 4 หมื่น 20 mA
การบันทึกข้อมูล
การติดตามระบบแม่นยํา
