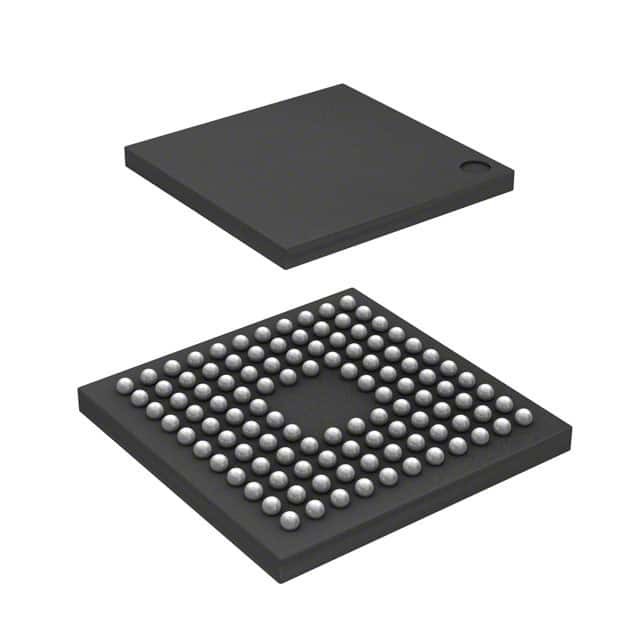

R4F2153VBR25KDV IC MCU 16BIT 512KB FLSH 112LFBGA Renesas Electronics America Inc
| ชื่อแบรนด์ | Renesas Electronics America Inc |
|---|---|
| หมายเลขรุ่น | R4F2153VBR25KDV |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | H8S/2600 | ขนาดแกน | 16 บิต |
|---|---|---|---|
| ความเร็ว | 25MHz | การเชื่อมต่อ | I²C, LPC, SCI |
| อุปกรณ์ต่อพ่วง | ป., PWM, WDT | จำนวน I/O | 53 |
| ขนาดหน่วยความจำของโปรแกรม | 512KB (512K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 40K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 3V ~ 3.6V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายนอก | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 112-LFBGA |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 112-LFBGA (10x10) | ||
| เน้น | หน่วยควบคุมความจํา MCU,MCU หน่วยควบคุมขนาดเล็ก,วงจรบูรณาการไมโครคอนโทรลเลอร์ |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| R4F2153VBR25KDV | IC MCU 16BIT 512KB FLSH 112LFBGA | |
| DF2238RBR13V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF70835AN80BGV | IC MCU 32BIT 512KB FLSH 112LFBGA | |
| DF2238RBR13WV | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215RBR24V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215RUBR24V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215UBR16V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2218BR24V | IC MCU 16BIT 128KB FLSH 112LFBGA | |
| DF2218UBR24V | IC MCU 16BIT 128KB FLSH 112LFBGA | |
| DF70834AD80BGV | IC MCU 32BIT 256KB FLSH 112LFBGA | |
| DF70835AD80BGV | IC MCU 32BIT 512KB FLSH 112LFBGA | |
| DF2215CUBR24V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2217CUBR24V | IC MCU 16BIT 64KB FLASH 112LFBGA | |
| DF2218CUBR24V | IC MCU 16BIT 128KB FLSH 112LFBGA | |
| DF2215CUBR24WV | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215TBR24V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215TUBR24V | IC MCU 16BIT 256KB FLSH 112LFBGA | |
| DF2215BR16V | IC MCU 16BIT 256KB FLASH 112BGA | |
| DF2218CUBR24WV | IC MCU 32BIT 128KB FLSH 112LFBGA | |
| DF2217CUBR24WV | IC MCU 32BIT 64KB FLASH 112LFBGA | |
| DS70830AD80BGV | IC MCU 32BIT ROMLESS 112LFBGA |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
• หน่วยประมวลผลกลางความเร็วสูง H8S/2600 ด้วยโครงสร้าง 16 บิตภายในรองรับการทํางานของ CPU H8/300 และ H8/300H ในระดับของวัตถุ
16 เครื่องบันทึกทั่วไป 16 บิต
69 คําแนะนําพื้นฐาน
คําสั่งการคูณและการสะสม
• การทํางานต่าง ๆ ของส่วนนอก
เครื่องควบคุมการส่งข้อมูล (DTC)
เวลา PWM 14 บิต (PWMX)
เครื่องกําหนดเวลาทํางานอิสระ 16 บิต (FRT)
ไทเมอร์ 8 บิต (TMR)
นาฬิกาสุนัขเฝ้า (WDT)
อินเตอร์เฟซการสื่อสารแบบเรียงลําดับ (SCI) แบบไม่สมองหรือสมอง
วงจรการทํางาน CRC (CRC)
อินเตอร์เฟซบัส I2C (IIC)
อินเตอร์เฟซ LPC (LPC)
เครื่องแปลง A/D 10 บิต
การสแกนขอบเขต (JTAG)
เครื่องกําเนิดจังหวะนาฬิกา
• แมมรี่บนชิป R4F2153
• ท่าทาง I/O ทั่วไป
ปิน I/O: 65
ปินที่ใช้สําหรับการเข้าเท่านั้น: 9
• รองรับสภาวะการปิดพลังงานต่างๆ
• แพ็คเกจเล็ก PLBG0112GA-A
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | เรเนซัส อิเล็กทรอนิกส์ อเมริกา |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | H8R H8S/2100 |
| การบรรจุ | ตะกร้า |
| กล่องกล่อง | 112-LFBGA |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 112-LFBGA (10x10) |
| จํานวน I-O | 53 I/O |
| ความเร็ว | 25MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | H8S/2600 |
| ขนาด RAM | 40K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | POR, PWM, WDT |
| การเชื่อมต่อ | I2C, LPC, SCI |
| ความดันไฟฟ้า-Vcc-Vdd | 3 V ~ 3.6 V |
| ขนาดแกน | 16 บิต |
| ขนาดความจําโปรแกรม | 512KB (512K x 8) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ด้านนอก |
คําอธิบาย
H8S/2600 H8? H8S/2100 ไมโครคอนโทรลเลอร์ IC 16-Bit 25MHz 512KB (512K x 8) FLASH 112-LFBGA (10x10)
MCU 16 บิต CISC 512KB แฟลช 3.3V 112-ปิน LFBGA Tray
