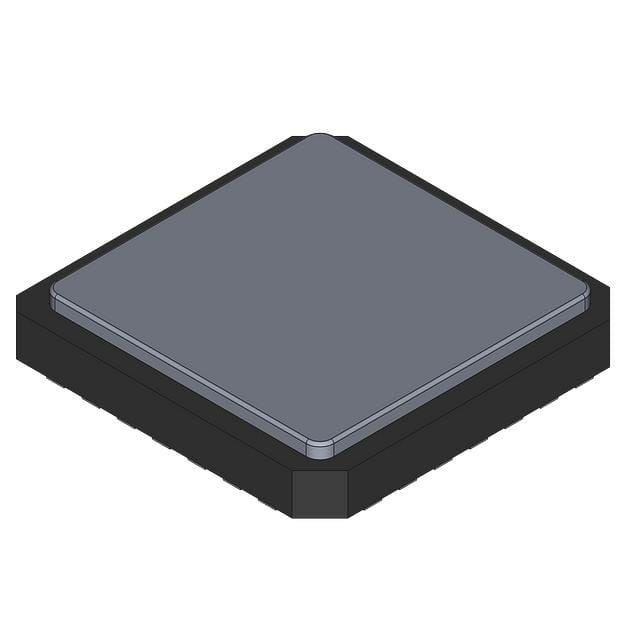

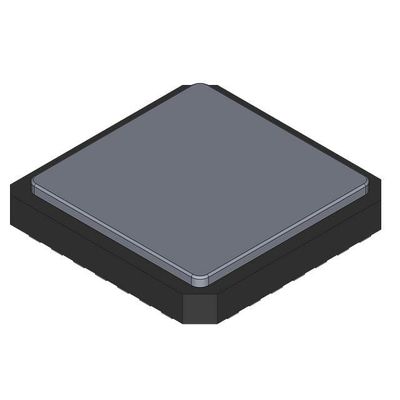

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

ภาพรวม

ATmega48P/88P/168P/328P เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิตพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม RISC ที่มีการปรับปรุง AVRATmega48P/88P/168P/328P ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วการประมวลผล.

ลักษณะ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา
• สถาปัตยกรรม RISC ที่ก้าวหน้า
131 คําสั่งที่ใช้ได้อย่างมีประสิทธิภาพ การดําเนินการในวงจรนาฬิกาเดียว
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 20 MIPS ในระยะ 20 MHz
✓ เครื่องคูณ 2 จิป
• หน่วยความจําที่ทนทานสูง
4/8/16/32K ไบท์ของความจําโปรแกรมฟลัชในระบบ (ATmega48P/88P/168P/328P)
256/512/512/1K ไบท์ EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K ไบท์ SRAM ภายใน (ATmega48P/88P/168P/328P)
รอบเขียน/ลบ: 10,000 แฟลช/100,000 EEPROM
การเก็บข้อมูล: 20 ปีที่ 85°C/100 ปีที่ 25°C
️ ส่วนรหัสบูทแบบเลือก โดยมีบิตล็อคอิสระ
โปรแกรมในระบบโดยโปรแกรมบูทบนชิป
การ อ่าน และ เขียน อย่าง จริง
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• คุณลักษณะด้านนอก
2 เครื่องกําหนดเวลา 8 บิท / เครื่องนับด้วย Prescaler และ Comparer Mode ที่แยกกัน
✓ ไทเมอร์/คอนเตอร์ 16 บิตหนึ่งเครื่อง พร้อม Prescaler, Comparer Mode และ Capture Mode ที่แยกกัน
คอนเตอร์เวลาจริงที่มีออสซิลเลเตอร์แยก
6 ช่อง PWM
✅ ADC 8 ช่อง 10 บิตใน TQFP และ QFN/MLF แพคเกจ การวัดอุณหภูมิ
ADC 6 ช่อง 10 บิตใน PDIP Package
การวัดอุณหภูมิ
โปรแกรมแบบ USART
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
อินเตอร์เฟซซีเรียล 2 สายแบบ Byte-Oriented (Philips I2C รองรับ)
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
งัดและตักเตือนในการเปลี่ยน Pin
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ การตั้งค่าใหม่ไฟฟ้าและการตรวจจับการออกแบบแบบโปรแกรม
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
หน่วยงานการประกอบการ
6 รูปแบบการหลับ: เงียบ, ลดเสียงเสียง ADC, ประหยัดพลังงาน, ปิดพลังงาน, เตรียมตัว, และ เตรียมตัวต่อระยะยาว
• I/O และแพคเกจ
23 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ PDIP 28 ปิน, TQFP 32 สาย, QFN/MLF 28 แพดและ QFN/MLF 32 แพด
• ความดันการทํางาน:
✅ 1.8 - 5.5V สําหรับ ATmega48P/88P/168PV
✅ 2.7 - 5.5V สําหรับ ATmega48P/88P/168P
✅ 1.8 - 5.5V สําหรับ ATmega328P
• ระยะอุณหภูมิ:
-40 °C ถึง 85 °C
• ระดับความเร็ว
ATmega48P/88P/168PV: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega328P: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• การบริโภคพลังงานต่ํา 1 MHz, 1.8V, 25°C สําหรับ ATmega48P/88P/168P:
โหมดทํางาน: 0.3 mA
โหมดปิดพลังงาน: 0.1 μA
โหมดประหยัดพลังงาน: 0.8 μA (รวม 32 kHz RTC)
