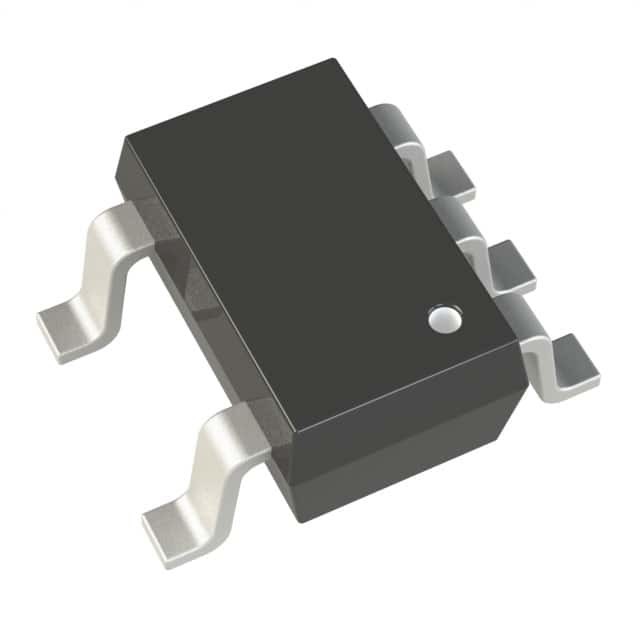

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 อานาล็อกอุปกรณ์ Inc.

คําอธิบายทั่วไป

ADP121 เป็นตัวควบคุมกระแสไฟฟ้าแบบเส้นตรง ที่ทํางานจาก 2.3 V ถึง 5.5 V และให้กระแสไฟฟ้าออกสูงสุด 150 mAความดันตกต่ํา 135 mV ที่ 150 mA การแบ่งอัตราการทํางานและอนุญาตการทํางานในช่วงความดันเข้าที่กว้างความต่ํา 30 μA ของกระแสที่พักผ่อนในแรงเต็ม ทําให้ ADP121 เหมาะสมสําหรับอุปกรณ์พกพาที่ใช้แบตเตอรี่
ADP121 มีให้เลือกในความกระชับกําลังการออกตั้งแต่ 1.2 V ถึง 3.3 V ส่วนต่างๆถูกปรับปรุงเพื่อการทํางานที่มั่นคงด้วยตัวประกอบการออกเซรามิกขนาดเล็ก 1 μFADP121 ส่งผลการทํางานที่ดีที่ผ่านไปกับพื้นที่กระดานน้อย.
การป้องกันการตัดสั้นและวงจรป้องกันความอ้วนทางความร้อนป้องกันความเสียหายในสภาพที่ไม่เหมาะสม ADP121 มีให้เลือกใน TSOT ขนาดเล็ก 5 สายด่วนและ 4 ลูก 0.4 มิลลิเมตร pitch สะอาด WLCSP แพ็คเกจและใช้การแก้ไข footprint เล็กที่สุดเพื่อตอบสนองการใช้งานที่สามารถพกพาได้หลากหลาย.

ลักษณะ

ระยะความกระชับกําลังเข้า: 2.3V ถึง 5.5V
ระยะความกระชับกําลังออก 1.2V ถึง 3.3V
กระแสออก: 150 mA
กระแสไฟฟ้าเฉยๆต่ํา
IGND = 11 μA กับภาระ 0 μA
IGND = 30 μA กับภาระ 150 mA
กระแสปิดต่ํา: < 1 μA
ความดันการออกแบบต่ํา
ความจืด 90 mV @ 150 mA
PSRR สูง
70 dB @ 1 kHz ที่ VOUT = 1.2 V
70 dB @ 10 kHz ที่ VOUT = 1.2 V
เสียงเสียงต่ํา: 40 μV rms ที่ VOUT = 1.2 V
ไม่จําเป็นต้องใช้อุปกรณ์ดึงเสียง
ความแม่นยําของแรงกระหน่ําออก: ± 1%
มั่นคงด้วยตัวประกอบผลิตเซรามิกขนาดเล็ก 1 μF
ขั้นต่ํากระแสและการป้องกันความอ้วนทางความร้อน
ปฏิบัติการที่ควบคุมด้วยโลจิก
แพ็คเกจ TSOT 5 สาย
4 ลูก 0.4 มิลลิเมตร WLCSP

การใช้งาน
โทรศัพท์มือถือ
กล้องดิจิตอลและอุปกรณ์เสียง
อุปกรณ์พกพาและใช้แบตเตอรี่
กฎหมายหลัง DC-to-dc
หลังการกําหนด
