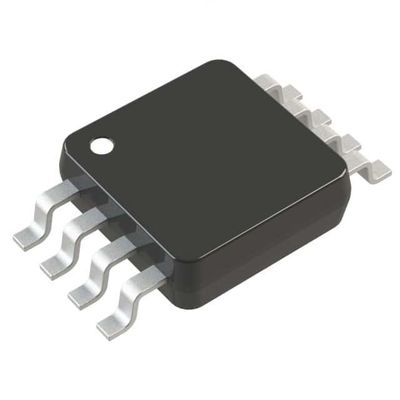

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP อานาล็อกอุปกรณ์ Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | ADP1715ARMZ-R7 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การกำหนดค่าเอาต์พุต | เชิงบวก | ประเภทผลิต | ปรับ |
|---|---|---|---|
| จำนวนหน่วยงานกำกับดูแล | 1 | แรงดัน - อินพุต (สูงสุด) | 5.5V |
| แรงดัน - เอาต์พุต (ต่ำสุด/คงที่) | 0.8V | แรงดัน - เอาต์พุต (สูงสุด) | 5V |
| แรงดันตกคร่อม (สูงสุด) | 0.4V @ 500mA | กระแส - เอาท์พุต | 500mA |
| ปัจจุบัน - นิ่ง (Iq) | 100 µA | กระแส - อุปทาน (สูงสุด) | 650 µA |
| พีเอสอาร์ | 67dB ~ 53dB (1kHz) | คุณสมบัติการควบคุม | เปิดใช้งานซอฟต์สตาร์ท |
| คุณสมบัติการป้องกัน | กระแสเกิน อุณหภูมิเกิน | อุณหภูมิการทํางาน | -40°C ~ 125°C (TJ) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 8-TSSOP, 8-MSOP (0.118", ความกว้าง 3.00 มม.) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 8-สพป |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ADP1715ARMZ-R7 | IC REG LIN POS ADJ 500MA 8MSOP | |
| ADP1715ARMZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8MSOP | |
| ADP3336ARMZ-REEL7 | IC REG LIN POS ADJ 500MA 8MSOP | |
| ADP1720ARMZ-5-R7 | IC REG LINEAR 5V 50MA 8MSOP | |
| ADP3333ARMZ-5-R7 | IC REG LINEAR 5V 300MA 8MSOP | |
| ADP1715ARMZ-1.2-R7 | IC REG LINEAR 1.2V 500MA 8MSOP | |
| ADP3333ARMZ-3.3-R7 | IC REG LINEAR 3.3V 300MA 8MSOP | |
| ADP3334ARMZ-REEL7 | IC REG LIN POS ADJ 500MA 8MSOP | |
| ADP3335ARMZ-5-R7 | IC REG LINEAR 5V 500MA 8MSOP | |
| ADP1720TRMZ5-EP | IC REG LINEAR 5V 50MA 8MSOP | |
| ADP1715ARMZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8MSOP | |
| ADP1715ARMZ-1.0-R7 | IC REG LINEAR 1V 500MA 8MSOP | |
| ADP3333ARMZ-1.8RL7 | IC REG LINEAR 1.8V 300MA 8MSOP | |
| ADP1716ARMZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8MSOP | |
| ADP1716ARMZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8MSOP | |
| ADP1720ARMZ-3.3-R7 | IC REG LINEAR 3.3V 50MA 8MSOP | |
| ADP3333ARMZ-1.8-RL | IC REG LINEAR 1.8V 300MA 8MSOP | |
| ADP1715ARMZ-1.05R7 | IC REG LINEAR 1.05V 500MA 8MSOP | |
| ADP3333ARMZ-2.5-R7 | IC REG LINEAR 2.5V 300MA 8MSOP | |
| ADP1715ARMZ-1.5-R7 | IC REG LINEAR 1.5V 500MA 8MSOP | |
| ADP3335ARMZ-5-REEL | IC REG LINEAR 5V 500MA 8MSOP | |
| ADP3335ARMZ-2.5-RL | IC REG LINEAR 2.5V 500MA 8MSOP | |
| ADP3335ARMZ-3.3-RL | IC REG LINEAR 3.3V 500MA 8MSOP | |
| ADP3335ARMZ-2.5RL7 | IC REG LINEAR 2.5V 500MA 8MSOP | |
| ADP3335ARMZ-3.3RL7 | IC REG LINEAR 3.3V 500MA 8MSOP | |
| ADP1720ARMZ-R7 | IC REG LINEAR POS ADJ 50MA 8MSOP | |
| ADP1715ARMZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8MSOP | |
| ADP3335ARMZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8MSOP | |
| ADP1720TRMZ3.3EPR7 | IC REG LINEAR 3.3V 50MA 8MSOP | |
| ADP3333ARMZ-3.15R7 | IC REG LINEAR 3.15V 300MA 8MSOP | |
| ADP1715ARMZ-3.0-R7 | IC REG LINEAR 3V 500MA 8MSOP | |
| ADP3333ARMZ-3-R7 | IC REG LINEAR 3V 300MA 8MSOP | |
| ADP1716ARMZ-1.2-R7 | IC REG LINEAR 1.2V 500MA 8MSOP | |
| ADP1716ARMZ-1.5-R7 | IC REG LINEAR 1.5V 500MA 8MSOP | |
| ADP1716ARMZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8MSOP | |
| ADP3335ARMZ-1.8-RL | IC REG LINEAR 1.8V 500MA 8MSOP | |
| ADP3335ARMZ-2.85R7 | IC REG LINEAR 2.85V 500MA 8MSOP | |
| ADP1720TRMZ5-EP-R7 | IC REG LINEAR 5V 50MA 8MSOP | |
| ADP1720TRMZ3.3-EP | IC REG LINEAR 3.3V 50MA 8MSOP | |
| ADP1720TRMZ-EP-R7 | IC REG LINEAR POS ADJ 50MA 8MSOP | |
| ADP1720TRMZ-EP | IC REG LINEAR POS ADJ 50MA 8MSOP | |
| ADP3333ARM-1.5-RL7 | IC REG LDO 1.5V 300MA 8-MSOP | |
| ADP3333ARM-1.8-RL | IC REG LDO 1.8V 300MA 8-MSOP | |
| ADP3333ARM-1.8-RL7 | IC REG LDO 1.8V 300MA 8-MSOP | |
| ADP3333ARM-2.5-RL | IC REG LDO 2.5V 300MA 8-MSOP | |
| ADP3333ARM-2.5-RL7 | IC REG LDO 2.5V 300MA 8-MSOP | |
| ADP3333ARM-2.77-R7 | IC REG LDO 2.77V 300MA 8-MSOP | |
| ADP3333ARM-3-REEL7 | IC REG LDO 3V 300MA 8-MSOP | |
| ADP3333ARM-3.15-R7 | IC REG LDO 3.15V 300MA 8-MSOP | |
| ADP3333ARM-3.15-RL | IC REG LDO 3.15V 300MA 8-MSOP | |
| ADP3333ARM-3.3-RL | IC REG LDO 3.3V 300MA 8-MSOP | |
| ADP3333ARM-3.3-RL7 | IC REG LDO 3.3V 300MA 8-MSOP | |
| ADP3333ARM-5-REEL | IC REG LDO 5V 300MA 8-MSOP | |
| ADP3333ARM-5-REEL7 | IC REG LDO 5V 300MA 8-MSOP | |
| ADP3334ARM-REEL | IC REG LINEAR 1.5V 500MA 8-MSOP | |
| ADP3334ARM-REEL7 | IC REG LINEAR 1.5V 500MA 8-MSOP | |
| ADP3335ARM-1.8-RL | IC REG LDO 1.8V 500MA 8-MSOP | |
| ADP3335ARM-1.8-RL7 | IC REG LDO 1.8V 500MA 8-MSOP | |
| ADP3335ARM-2.5-RL7 | IC REG LDO 2.5V 500MA 8-MSOP | |
| ADP3335ARM-2.85-R7 | IC REG LDO 2.85V 500MA 8-MSOP | |
| ADP3335ARM-2.85-RL | IC REG LDO 2.85V 500MA 8-MSOP | |
| ADP3335ARM-5-REEL | IC REG LDO 5V 500MA 8-MSOP | |
| ADP3335ARM-5-REEL7 | IC REG LDO 5V 500MA 8-MSOP | |
| ADP3335ARM-3.3-RL7 | IC REG LDO 3.3V 500MA 8-MSOP | |
| ADP3336ARM-REEL7 | IC REG LDO ADJ 500MA 8-MSOP | |
| ADP3333ARMZ-3.3-RL | IC REG LDO 300MA 3.3V 8MSOP | |
| ADP3333ARMZ-2.5-RL | IC REG LDO 300MA 2.5V 8MSOP | |
| ADP3333ARMZ-1.5-R7 | IC REG LDO 300MA 1.5V 8MSOP | |
| ADP1716ARMZ-0.75R7 | IC REG LDO 0.75V 0.5A 8MSOP | |
| ADP1716ARMZ-0.8-R7 | IC REG LINEAR 0.8V 500MA 8MSOP | |
| ADP1716ARMZ-0.85R7 | IC REG LDO 0.85V 0.5A 8MSOP | |
| ADP1716ARMZ-0.9-R7 | IC REG LDO 0.9V 0.5A 8MSOP | |
| ADP1716ARMZ-0.95R7 | IC REG LDO 0.95V 0.5A 8MSOP | |
| ADP1716ARMZ-1.0-R7 | IC REG LINEAR 1V 500MA 8MSOP | |
| ADP1716ARMZ-1.1-R7 | IC REG LINEAR 1.1V 500MA 8MSOP | |
| ADP1716ARMZ-1.15R7 | IC REG LDO 1.15V 0.5A 8MSOP | |
| ADP1716ARMZ-1.3-R7 | IC REG LINEAR 1.3V 500MA 8MSOP | |
| ADP1716ARMZ-3.0-R7 | IC REG LDO 3V 0.5A 8MSOP | |
| ADP1715ARMZ-1.3-R7 | IC REG LINEAR 1.3V 500MA 8MSOP | |
| ADP1716ARMZ-1.05R7 | IC REG LDO 1.05V 0.5A 8MSOP | |
| ADP1715ARMZ-0.95R7 | IC REG LDO 0.95V 0.5A 8MSOP | |
| ADP1715ARMZ-1.1-R7 | IC REG LDO 1.1V 0.5A 8MSOP | |
| ADP1715ARMZ-0.75R7 | IC REG LINEAR 0.75V 500MA 8MSOP | |
| ADP1715ARMZ-1.15R7 | IC REG LDO 1.15V 0.5A 8MSOP | |
| ADP1715ARMZ-0.85R7 | IC REG LDO 0.85V 0.5A 8MSOP | |
| ADP1715ARMZ-0.8-R7 | IC REG LINEAR 0.8V 500MA 8MSOP | |
| ADP1715ARMZ-0.9-R7 | IC REG LDO 0.9V 0.5A 8MSOP | |
| ADP3333ARMZ-2.77R7 | IC REG LINEAR 2.77V 300MA 8MSOP | |
| ADP3333ARMZ-1.5-RL | IC REG LINEAR 1.5V 300MA 8MSOP | |
| ADP3333ARM-2.77-RL | IC REG LINEAR 2.77V 300MA 8MSOP | |
| ADP3333ARM-3-REEL | IC REG LINEAR 3V 300MA 8MSOP | |
| ADP3334ARMZ-REEL | IC REG LIN POS ADJ 500MA 8MSOP | |
| ADP3335ARMZ-2.85RL | IC REG LINEAR 2.85V 500MA 8MSOP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
ADP170/ADP171 เป็นตัวควบคุมเส้นตรงความดันเข้าต่ํา, กระแสเฉียบต่ํา, กระแสตกต่ํา (LDO) ที่ทํางานจาก 1.6 V ถึง 3.6 V และให้กระแสออกสูงสุด 300 mAความดันตกต่ํา 66 mV ที่ความหนุน 300 mA ปรับปรุงประสิทธิภาพและอนุญาตการทํางานในช่วงความดันเข้าที่กว้างความต่ําของ 23 μA ของกระแสที่พักที่ 0 mA ความจูงทําให้ ADP170 / ADP171 เหมาะสมสําหรับอุปกรณ์พกพาที่ใช้แบตเตอรี่
ลักษณะ
ปัจจุบันการออกสูงสุด: 300 mAระยะความกระชับกําลังเข้า: 1.6V ถึง 3.6V
อัตราการกระแสไฟฟ้าเฉยๆต่ํา IGND = 23 μA กับภาระ 0 mA IGND = 170 μA กับภาระ 300 mA
กระแสปิดต่ํา: < 1 μA
ความดันตกต่ํา: 66 mV กับภาระ 300 mA
ความแม่นยําของแรงกระหน่ําออก: ± 1%
มีให้เลือกสูงสุด 31 ตัวเลือกไฟฟ้าออกแบบคงที่ ตั้งแต่ 0.8 V ถึง 3.0 V
ระยะความแรงดันออกแบบปรับได้ 0.8 V ถึง 3.0 V (ADP171)
ความแม่นยําในสาย, ความจุและอุณหภูมิ: ± 3%
มั่นคงด้วยตัวประกอบผลิตเซรามิกขนาดเล็ก 1 μF
ผลประสิทธิภาพของ PSRR 70 dB ที่ 10 kHz และ 73 dB ที่ 1 kHz
เสียงเสียงต่ํา: 30 μV rms ที่ VOUT = 0.8 V
ขั้นต่ํากระแสและการป้องกันความอ้วนทางความร้อน
เอนกประสงค์ที่ควบคุมด้วยล็อกิก
แพ็คเกจ TSOT แบบคอมแพคต์ 5 สาย
การใช้งาน
โทรศัพท์มือถือกล้องดิจิตอลและอุปกรณ์เสียง
อุปกรณ์พกพาและใช้แบตเตอรี่
อุปกรณ์ DSP/FPGA/ไมโครโพเซอร์
หลังการกําหนด DC-DC
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนลาจ |
| ประเภทสินค้า | เครื่องปรับความแรงดันแบบเส้นตรง |
| ซีรี่ย์ | ADP1715 |
| การบรรจุ | การบรรจุอื่น ๆ |
| หน่วยน้ําหนัก | 0.004938 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 8-TSSOP, 8-MSOP (0.118", ความกว้าง 3.00 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 125 °C |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่องเครื่องมือของผู้จัดส่ง | 8-MSOP |
| ความดันเข้า | 2.5V ~ 5.5V |
| ปัจจุบัน-ออก | 500mA |
| ความตึงเครียดออก | 0.8V ~ 5V |
| โทปโลยีของตัวควบคุม | สามารถปรับได้ |
| ความดันตกต่ําทั่วไป | 0.32V @ 500mA |
| จํานวนผู้กํากับ | 1 เครื่องควบคุม |
| ปัจจุบัน-ขั้นต่ํา-นาที | 550mA |
| อุณหภูมิการทํางานสูงสุด | + 125 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันทางเข้า-MAX | 5.5 วอลต์ |
| ปัจจุบัน | 500 mA |
| ความดันทางเข้า-MIN | 2.5 วอลต์ |
| การควบคุมภาระ | 15 uV |
| กล่องกล่อง | MSOP-8 |
คําอธิบาย
เครื่องควบคุมความดันแบบเส้นตรง IC ปรับประสิทธิภาพ 1 Output 0.8 V ~ 5 V 500mA 8-MSOP
LDO Regulator Pos 0.8V ถึง 5V 0.5A 8-Pin MSOP T/R
LDO เครื่องปรับความแรงกระตุ้น IC 500mA LDO CMOS w/ Soft Start
