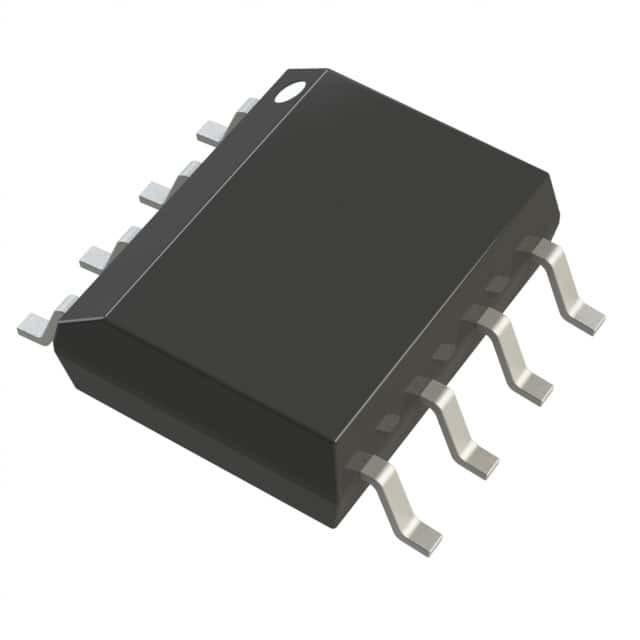

ADP7142ARDZ-5.0-R7 IC REG LINEAR 5V 200MA

คําอธิบายทั่วไป

ADP7104 เป็น CMOS, ระบบควบคุมเส้นตรงที่ขาดความสามารถต่ํา ที่ทํางานจาก 3.3 V ถึง 20 V และให้ปัจจุบันผลิตสูงสุด 500 mA.ความแรงกดไฟเข้าสูง LDO นี้เป็นที่เหมาะสมสําหรับการกํากับของวงจรสัญญาณแบบแอนาล็อกและผสมผสานที่มีประสิทธิภาพสูงที่ทํางานจาก 19 V ถึง 1ใช้สถาปัตยกรรมพิเศษที่พัฒนาขึ้น ให้การปฏิเสธพลังงานสูง เสียงน้อยและบรรลุการตอบสนองทางสายและภาระที่แปรปรวนที่ดีเยี่ยม ด้วยเพียง 1 μF แคปซิเดนเตอร์ผลิตเซรามิกขนาดเล็ก.

ลักษณะ

ระยะความแรงกดไฟเข้า: 3.3V ถึง 20V
ปัจจุบันการออกสูงสุด: 500 mA
เสียงต่ํา: 15 μV rms สําหรับรุ่นออกแบบคงที่
ผลประกอบของ PSRR 60 dB ที่ 10 kHz, VOUT = 3.3 V
การป้องกันกระแสไฟฟ้ากลับ
ความดันตกต่ํา: 350 mV ที่ 500 mA
ความแม่นยําเริ่มต้น: ± 0.8%
ความแม่นยําเหนือเส้น, ความจุและอุณหภูมิ: -2%/+1%
กระแสเฉียบต่ํา (VIN = 5 V), IGND = 900 μA กับภาระ 500 mA
กระแสปิดต่ํา: < 40 μA ที่ VIN = 12 V, เสมอกับขนาดเล็ก
1 μF เครื่องประกอบผลิตเซรามิก
7 ตัวเลือกความดันออกแบบคงที่ 1.5 V, 1.8 V, 2.5 V, 3 V, 3.3 V
5 V และ 9 V
ปรับออกจาก 1.22 V ถึง VIN − VDO
ขั้นต่ําการปรับปัจจุบันและการป้องกันความอ้วนทางความร้อน
การกําหนดความละเอียด UVLO ที่สามารถเขียนโปรแกรมได้
ตัวชี้วัดพลังงานดี
แพ็คเกจ LFCSP 8 สาย และ SOIC 8 สาย

การใช้งาน

การกําหนดการสําหรับการใช้งานที่มีความรู้สึกต่อเสียงเสียง: วงจร ADC, DAC
เครื่องเสริมเสียงความแม่นยํา เครื่องหมั่นความถี่สูง นาฬิกา
และ PLLs
การสื่อสารและพื้นฐาน
การแพทย์และการดูแลสุขภาพ
อุตสาหกรรมและเครื่องมือ
