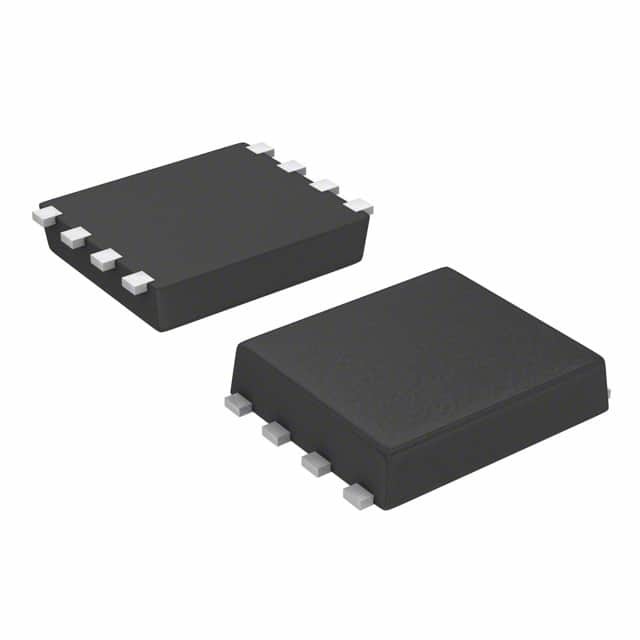

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc

ซีรี่ย์ S-1133 เป็นตัวควบคุมความดันบวกที่มีความดันตกต่ํา ความแม่นยําความดันออกสูง และการบริโภคกระแสไฟฟ้าที่ต่ํา (กระแสออก 300 mA) ที่พัฒนาขึ้นโดยใช้เทคโนโลยี CMOSเครื่องประกอบเครามิคขนาดเล็ก 1 μF สามารถใช้ได้*1. มันทํางานกับการบริโภคกระแสไฟฟ้าที่ต่ํา 60 μA The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingนอกจากประเภทที่ความดันการออกจะตั้งอยู่ใน IC แล้ว, ประเภทที่ความดันการออกสามารถตั้งผ่านตัวต่อต้านภายนอกจะเพิ่มขึ้น (S-1133x00 Series)SOT-89-5 และแพคเกจ SNT-8A ขนาดเล็กมาก ทําให้การติดตั้งความหนาแน่นสูงซึ่งนอกจากการใช้ไฟฟ้าที่ต่ํา ทําให้ซีรีส์ S-1133 เหมาะสําหรับอุปกรณ์มือถือ

■ ลักษณะ

• ความดันออก: 1.2 ถึง 6.0 V, สามารถเลือกใน 0.1 V ขั้นตอน
• การตั้งค่าแรงดันผ่านตัวต่อต้านภายนอก: สามารถเลือกได้จาก 1.8 ถึง 8.2 V (S-1133B00/S-1133A00)
• ระยะแรงดันเข้า: 2.0 ถึง 10 V
• ความดันออกระดับความแม่นยําสูง: ความแม่นยํา ±1.0%
• ความดันตกต่ํา: 130 mV แบบ (ผลิตภัณฑ์ 3.0 V, IOUT = 100 mA)
• การบริโภคกระแสไฟฟ้าที่ต่ํา: ระหว่างการทํางาน: 60 μA โดยทั่วไป, 90 μA สูงสุด
ระหว่างการปิด: 0.1 μA โดยทั่วไป, 1.0 μA มากที่สุด
• กระแสออก: 300 mA ออกเป็นไปได้ (ที่ VIN ≥ VOUT ((S) + 1.0 V) * 1
• สามารถใช้คอนเดสเตอร์ ESR ต่ําได้: คอนเดสเตอร์เซรามิกขนาด 1.0 μF หรือมากกว่า สามารถใช้สําหรับคอนเดสเตอร์การเข้าและการออก
(เครื่องประปาเซรามิกที่มีความแรง 2.2 μF หรือมากกว่า สามารถใช้ได้สําหรับสินค้าที่มีความแรงออก 1.7 V หรือต่ํากว่า)
• การปฏิเสธคลื่นสูง: 70 dB โดยทั่วไป (ที่ 1.0 kHz, VOUT = 1.2 V)
• วงจรป้องกันกระแสไฟฟ้าที่เกินกําลัง: สามารถจํากัดกระแสไฟฟ้าที่เกินกําลังของทรานซิสเตอร์ออกได้
• วงจรปิดทางอุณหภูมิที่ติดตั้ง: ป้องกันความเสียหายจากการอุ่นเกิน
• วงจรเปิด/ปิดที่ติดตั้ง: รับประกันอายุการใช้งานของแบตเตอรี่นาน
• แพ็คเกจขนาดเล็ก: SOT-89-5, SNT-8A
• ผลิตภัณฑ์ที่ไม่มีหมู

■ การใช้งาน

• พลังงานสําหรับอุปกรณ์ที่ใช้แบตเตอรี่
• พลังงานสําหรับอุปกรณ์สื่อสาร
• พลังงานไฟฟ้าสําหรับอุปกรณ์ไฟฟ้าในบ้าน
