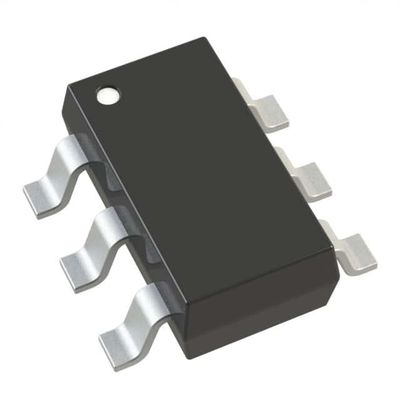

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 อานาล็อกอุปกรณ์ Inc.

คําอธิบายทั่วไป

ADP3300 เป็นสมาชิกของ ADP330x ครอบครัวของแม่นยําการควบคุมความแรงกดดันต่ําตก anyCAP. ADP3300 ยืนยันจาก LDOs ปกติด้วยสถาปัตยกรรมใหม่และกระบวนการที่พัฒนา.การออกแบบที่ได้รับสิทธิบัตรของมันต้องการเพียง 0.47 μF output capacitor สําหรับความมั่นคง อุปกรณ์นี้มีความมั่นคงกับ capacitor ใด ๆ ไม่ว่าจะเป็นค่า ESR (ความต้านทานซีรีส์ที่เท่าเทียมกัน)รวมถึงชนิดเซรามิก (MLCC) สําหรับการใช้งานที่จํากัดพื้นที่ADP3300 ประสบความแม่นยําที่พิเศษของ ± 0.8% ในอุณหภูมิห้องและ ± 1.4% ความแม่นยําโดยรวมในอุณหภูมิ, เส้นและความแตกต่างของภาระความดันการออกของ ADP3300 เพียง 80 mV (ปกติ) ที่ 50 mA.
ADP3300 ใช้บริการกับช่วงความกระชับกําลังเข้าที่กว้างจาก 3.0 V ถึง 12 V และให้กระแสความแรงเกิน 50 mAมันมีสัญญาณความผิดพลาดที่แจ้งสัญญาณเมื่ออุปกรณ์กําลังจะสูญเสียการควบคุมหรือเมื่อวงจรสั้นหรือการป้องกันความอ้วนทางความร้อนถูกเปิดคุณสมบัติอื่น ๆ ประกอบด้วยการปิดและความสามารถในการลดเสียงเสียงตามต้องการ ครอบครัว ADP330x anyCAP LDO ให้บริการความแรงดันออกแบบหลากหลายและระดับกระแสไฟฟ้าออกแบบจาก 50 mA ถึง 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

ลักษณะ
ความแม่นยําสูงเหนือสายและภาระ: ±0.8% @ 25 °C, ±1.4% มากกว่าอุณหภูมิ
ความแรงดันการตกต่ําสุด: 80 mV แบบ @ 50 mA
จําเป็นเพียง CO = 0.47 μF สําหรับความมั่นคง
anyCAP = มีความมั่นคงกับทุกประเภทของเครื่องประปา (รวมถึง MLCC)
การจํากัดกระแสไฟฟ้าและความร้อน
เสียงต่ํา
เครื่องตรวจจับการทิ้ง
กระแสปิดต่ํา: 1 μA
3.0 V ถึง 12 V ระยะการให้บริการ
ระยะอุณหภูมิบริเวณ 40 °C ถึง + 85 °C
ตัวเลือกความดันคงที่หลายแบบ
กล่อง SOT-23 ขนาดเล็กมาก
การกํากับเส้นทางและภาระที่ดีเยี่ยม

การใช้งาน
โทรศัพท์มือถือ
โน๊ตบุ๊ค คอมพิวเตอร์มือถือ
ระบบที่ใช้แบตเตอรี่
ระบบควบคุม PCMCIA
เครื่องสแกนบาร์โค้ด
เครื่องถ่ายภาพ
