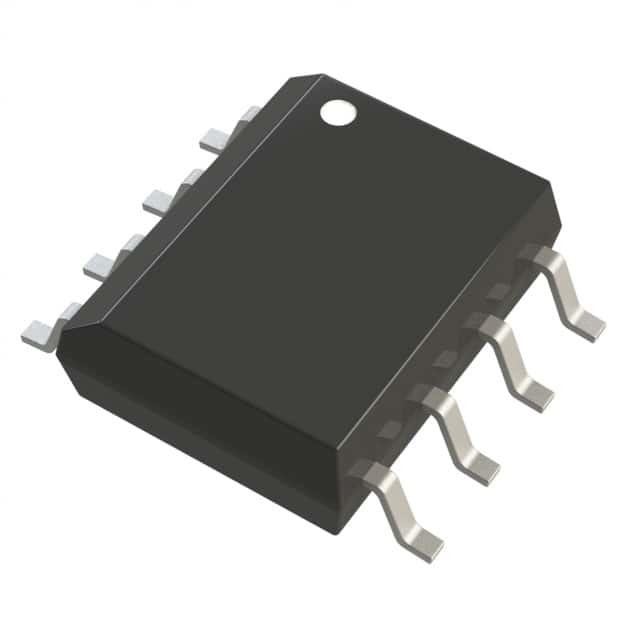

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC อานาล็อกอุปกรณ์ Inc.

คําอธิบายทั่วไป

ADP3301 เป็นสมาชิกของ ADP330x ครอบครัวของความแม่นยําต่ําการตก anyCAP TM * ระบบควบคุมความดัน ADP3301 ยืนยันจาก LDOs ปกติด้วยสถาปัตยกรรมใหม่กระบวนการที่พัฒนาขึ้น และแพคเกจใหม่. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF อุปกรณ์นี้มีความมั่นคงกับประเภทของตัวประกอบความแข็งใด ๆ ไม่ว่าจะเป็นค่า ESR (ความต้านทานลําดับเท่ากัน) ของมัน, รวมถึงประเภทเซรามิก (MLCC) สําหรับการใช้งานที่จํากัดพื้นที่ADP3301 ประสบความแม่นยําที่โดดเด่น ±00.8% ในอุณหภูมิห้องและความแม่นยําโดยรวม ± 1.4% มากกว่าอุณหภูมิ, เส้นและกฎภาระ. ความกระหน่ําตกของ ADP3301 เป็นเพียง 100 mV (ทั่วไป) ที่ 100 mA

ลักษณะ

ความแม่นยําสูง (กฎการเคลื่อนไหวและการบรรทุกที่ + 25 °C): 60.8%
ความแรงดันการออกที่ต่ําสุด: 100 mV แบบ @ 100 mA
จําเป็นเพียง CO = 0.47 μF สําหรับความมั่นคง
anyCAPTM* = มีความมั่นคงกับทุกประเภทของเครื่องประปา
การจํากัดกระแสไฟฟ้าและความร้อน
เสียงต่ํา
เครื่องตรวจจับการทิ้ง
กระแสปิดต่ํา: 1 μA
ตัวเลือกความดันคงที่หลายแบบ
3.0 V ถึง 12 V ระยะการให้บริการ
ระยะอุณหภูมิบริเวณ 20 °C ถึง + 85 °C
แพ็คเกจ SO-8 ที่เสริมพลังงานทางความร้อน
กฎระเบียบสายและภาระที่ดีเยี่ยม

การใช้งาน

โทรศัพท์มือถือ
โน๊ตบุ๊ค คอมพิวเตอร์มือถือ
ระบบที่ใช้แบตเตอรี่
เครื่องมือพกพา
เครื่องควบคุมอัตราต่อรองไฟฟ้า
เครื่องสแกนบาร์โค้ด
