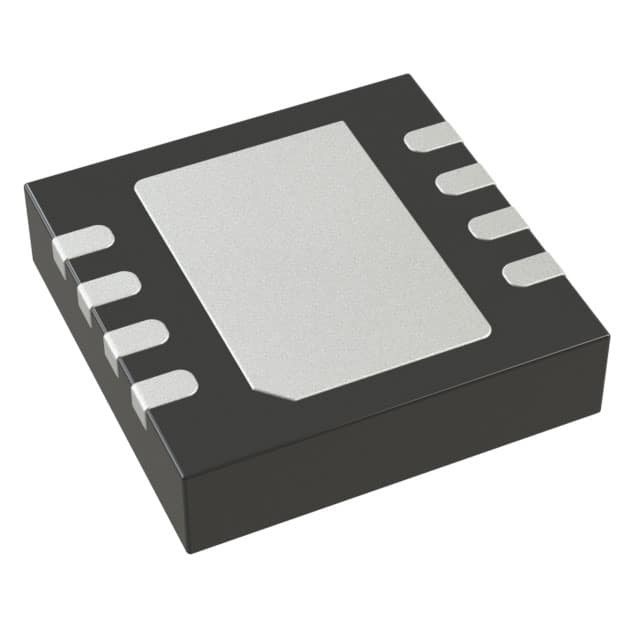

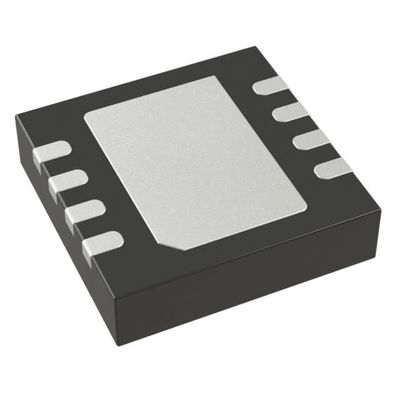

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP อานาล็อกอุปกรณ์ Inc.

คําอธิบายทั่วไป

ADM7170 เป็นเครื่องควบคุมเส้นตรง (LDO) แบบ CMOS ที่ทํางานจาก 2.3 V ถึง 6.5 V และให้กําลังการออกสูงสุด 500 mALDO กระแสผลิตสูงนี้เป็นที่เหมาะสมสําหรับการกํากับวงจรสัญญาณแบบแอนลาจและผสมผสานที่มีประสิทธิภาพสูงที่ทํางานจาก 6 วอลต์ลง 1.2 V rail โดยใช้สถาปัตยกรรมพิเศษที่ทันสมัย อุปกรณ์นี้ให้การปฏิเสธการจําหน่ายพลังงานสูงและเสียงเสียงต่ํา และบรรลุการตอบสนองสายและภาระที่ผ่านไปที่ดีเยี่ยมด้วยเพียงเล็ก ๆ 4.7 μF เครื่องประกอบผลิตเซรามิก. การตอบสนองความอ้วนของภาระโดยทั่วไป 1.5 μs สําหรับขั้นตอนภาระ 1 mA ถึง 500 mA
ADM7170 มีให้เลือกใน 17 ตัวเลือกความดันออกแบบคงที่ ความดันดังต่อไปนี้มีให้เลือกจากสินค้า: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V และ 5.0 Vความดันเพิ่มเติมที่มีให้บริการโดยการสั่งซื้อพิเศษคือ: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V, และ 4.6 V.2 V ถึง VIN − VDO พร้อมเครื่องแยกผลตอบสนองภายนอก.
คอนเทนเซเตอร์การเริ่มต้นอ่อน 1 nF ใช้เวลาเริ่มต้นประมาณ 1.0 ms
เสียงออกของตัวควบคุม ADM7170 มีความรุนแรง 5 μV rms โดยไม่ขึ้นอยู่กับความกระชับกําลังออก ADM7170 มีให้เลือกในแบบ LFCSP 8 สายไฟ 3 mm × 3 mm ทําให้มันไม่เพียงแค่เป็นคําตอบที่คอมแพคต์มากแต่ยังให้ผลงานความร้อนที่ดีเยี่ยมสําหรับการใช้งานที่ต้องการแรงไฟออกสูงถึง 500 mA ในขนาดเล็กผ่าตัดที่ไม่ค่อยมีชื่อเสียง

ลักษณะ

ระยะความกระชับกําลังเข้า: 2.3V ถึง 6.5V
ความแรงแรงแรงแรงแรงสูงสุด: 500 mA
เสียงเสียงต่ํา: 5 μV rms เป็นอิสระจากความกระตุ้นออกที่
100 Hz ถึง 100 kHz
การตอบสนองระยะสั้นอย่างรวดเร็ว: 1.5 μs สําหรับขั้นตอนความหนุน 1 mA ถึง 500 mA
60 dB PSRR ที่ 100 kHz
ความดันตกต่ํา: 42 mV ที่ภาระ 500 mA, VOUT = 3 V
ความแม่นยําเบื้องต้น: ±0.75%
ความแม่นยําในสาย, ความจุและอุณหภูมิ: ±1.25%
กระแสเฉย, IGND = 0.7 mA ที่ไม่มีภาระ
กระแสปิดต่ํา: 0.25 μA ที่ VIN = 5 V
มั่นคงกับตัวประกอบการออกเซรามิกขนาดเล็ก 4.7 μF
ตัวเลือกความกระชับกําลังออกปรับและคงที่: 1.2V ถึง 5.0V
ปรับออกจาก 1.2 V ถึง VIN − VDO
เปิดให้ใช้ได้
ปรับการเริ่มต้นอ่อน
แพ็คเกจ LFCSP ขนาด 8 โลหะ ขนาด 3 mm × 3 mm
รองรับโดย ADIsimPower tool

การใช้งาน

กติกาสําหรับแอพลิเคชั่นที่มีความรู้สึกต่อเสียง: ADC และ DAC
วงจร, เครื่องขยายความแม่นยํา, PLLs/VCOs และ ICs ที่ใช้เวลา
การสื่อสารและพื้นฐาน
การแพทย์และการดูแลสุขภาพ
อุตสาหกรรมและเครื่องมือ
