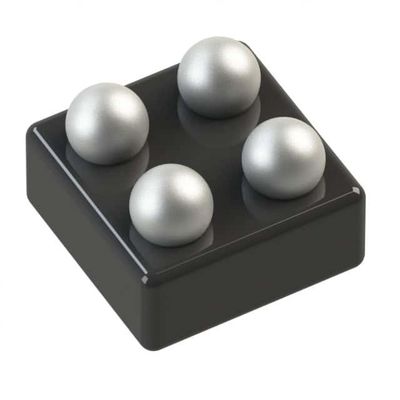

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP อานาล็อกอุปกรณ์ Inc.

คําอธิบายทั่วไป

ADP160/ADP161/ADP162/ADP163 เป็นปัจจุบันที่พักผ่อนที่ต่ํามาก, การตกต่ํา, ระบบควบคุมเส้นตรงที่ทํางานจาก 2.2 V ถึง 5.5 V และให้ความแรงออกสูงสุด 150 mA
ความตึงระบายไฟฟ้า 195 mV ในภาระ 150 mA ปรับปรุงประสิทธิภาพและอนุญาตให้ทํางานในช่วงความตึงระบายไฟฟ้าเข้าที่กว้าง
ADP16x ได้ถูกออกแบบโดยเฉพาะเจาะจงสําหรับการทํางานที่มั่นคงกับขนาดเล็ก 1 μF ± 30% เซรามิค input และ output capacitors เพื่อตอบสนองความต้องการของผลงานสูง, พื้นที่จํากัด
การใช้งาน
ADP160 มีให้เลือกใน 15 ตัวเลือกไฟฟ้าออกแบบคงที่ ตั้งแต่ 1.2 V ถึง 4.2 VADP160 / ADP161 ยังรวมถึงตัวต่อต้านสวิตช์เพื่อปล่อยผลิตโดยอัตโนมัติเมื่อ LDO ถูกปิดADP162 เป็นแบบเดียวกันกับ ADP160 แต่ไม่รวมถึงฟังก์ชันการออก

ลักษณะ

กระแสเฉยระดับต่ําสุด
IQ = 560 nA กับภาระ 0 μA
IQ = 860 nA กับภาระ 1 μA
มั่นคงกับ 1 μF ซีรามิกอินทุปและออกคอนเดเซนเตอร์
ความแรงออกสูงสุด: 150 mA
ระยะความแรงกดไฟเข้า: 2.2V ถึง 5.5V
กระแสปิดต่ํา: < 50 nA แบบ
ความดันตกต่ํา: 195 mV ที่ความหนุน 150 mA
ความแม่นยําเบื้องต้น: ± 1%
ความแม่นยําในสาย, ความจุและอุณหภูมิ: ±3.5%
15 ตัวเลือกความกระชับกําลังออกคงที่: 1.2V ถึง 4.2V
การปรับผลิตที่มี
อัตราการทํางานของ PSRR 72 dB ที่ 100 Hz
ขั้นต่ํากระแสและการป้องกันความอ้วนทางความร้อน
เอนกประสงค์การควบคุมโลจิก
เครื่องต่อรองการออกอัดแบบบูรณาการ
แพ็คเกจ TSOT 5 สาย
ขนาด 4 ลูก ขนาด 0.5 มิลลิเมตร

การใช้งาน
โทรศัพท์มือถือ
กล้องดิจิตอลและอุปกรณ์เสียง
อุปกรณ์พกพาและใช้แบตเตอรี่
กฎหมายหลัง DC-to-dc
อุปกรณ์การแพทย์พกพา
