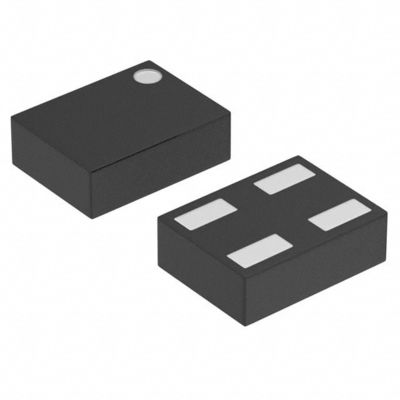

XC6221A1827R-G IC REG LINEAR 1.8V 200MA 4USPN Torex Semiconductor จํากัด

■ การอธิบายทั่วไป

XC6221 ซีรี่ย์เป็นแม่นยําสูง, เสียงเสียงต่ํา, ความเร็วสูง, ต่ําการตก CMOS regulator ด้วยการปฏิเสธคลื่นสูง. ซีรีย์รวมถึงแหล่งความดันมาตรฐาน, เครื่องขยายความผิดพลาด,เครื่องจํากัดกระแส, และวงจรชําระค่าตอบแทนเฟส ฟังก์ชัน CE ทําให้วงจรทั้งหมดอยู่ในสภาพรอ โดยการใส่สัญญาณระดับต่ําการชาร์จไฟฟ้าที่ตัวประกอบผลิต (CL) จะถูกปล่อยโดยสวิทช์การปล่อยอัตโนมัติภายในคอนเดสเตอร์ความมั่นคงของผลิต (CL) ยังมีความสอดคล้องกับคอนเดสเตอร์เซรามิก ESR ต่ํา

■ ลักษณะ

กระแสออกสูงสุด: 200mA
ความดันการออก: 80mV @ IOUT=100mA,VOUT=3.0V
ระยะความกระชับกําลังการทํางาน: 1.6V ~ 6.0V
ระยะความดันออก: 0.80V ~ 5.00V (0.05V เพิ่มขึ้น)
ความแม่นยํา: +2% (VOUT >1.50V) (มาตรฐาน)
+30mV (VOUT ราคา 1.45V) (มาตรฐาน)
+ 1% (VOUT >2.00V) (ความแม่นยําสูง)
+20mV (VOUT ราคา 1.95V) (ความแม่นยําสูง)

การบริโภคพลังงานต่ํา: 25μA (TYP.)
กระแสรอคอย: ต่ํากว่า 0.1μA
การปฏิเสธคลื่นสูง: 70dB @ 1kHz
หน้าที่ของ CE: CE Active High
กระแสรอคอยต่ํากว่า 0.1μA
CL การปล่อยอัตโนมัติความเร็วสูง
(XC6221B/D)
สัญลักษณ์ CE Pin ดึงลงภายใน
(XC6221C/D)
คอนเดสซิเตอร์ ESR ต่ํา: คอนเดสซิเตอร์เซรามิก 1.0μF
เสียงออกที่ต่ํา
อุณหภูมิบริเวณทํางาน: -40°C ~ +85°C
แพ็คเกจ: USP-4, SOT-25, SSOT-24 USPN-4
สะอาดต่อสิ่งแวดล้อม: สอดคล้องกับ EU RoHS, Pb ฟรี

■ การใช้งาน

● โทรศัพท์มือถือ
● โทรศัพท์ไร้ สาย
● อุปกรณ์ สื่อสาร แบบ ไร้ สาย
● เกมส์ พกพา
● กล้อง ถ่าย วีดีโอ
● อุปกรณ์ AV พกพา
● PDAs
