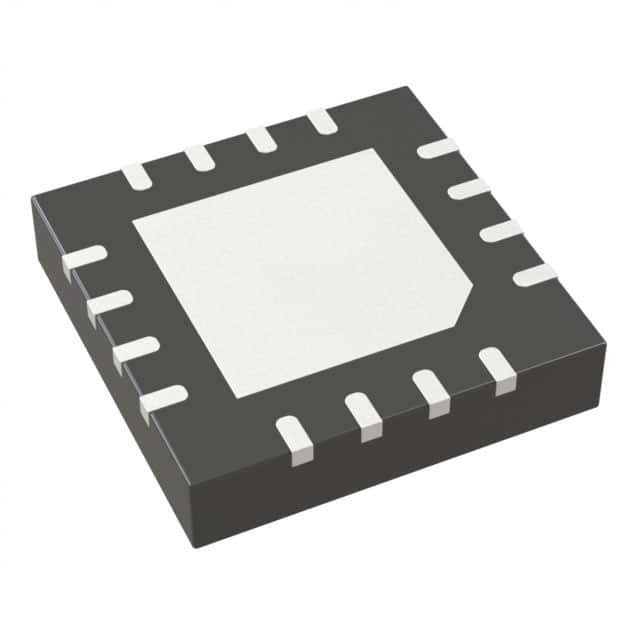

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP อานาล็อกอุปกรณ์ Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | ADP1753ACPZ-R7 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การตั้งค่าผลิต | สะสม | ประเภทผลิต | ปรับ |
|---|---|---|---|
| จํานวนผู้กํากับ | 1 | โลเตจ - ทางเข้า (สูงสุด) | 3.6V |
| ความดัน - ผลิต (นาที/คง) | 0.75V | แรงดัน - เอาต์พุต (สูงสุด) | 3.3V |
| ความดันตก (สูงสุด) | 0.14V @ 800mA | กระแส - เอาท์พุต | 800mA |
| ปัจจุบัน - นิ่ง (Iq) | 800 µA | กระแส - อุปทาน (สูงสุด) | 1.2 มิลลิแอมป์ |
| พีเอสอาร์ | 65dB ~ 51dB (1kHz ~ 100kHz) | ลักษณะการควบคุม | เปิดใช้งาน, พลังงานดี, ซอฟต์สตาร์ท |
| ลักษณะป้องกัน | กระแสเกิน, อุณหภูมิเกิน, ขั้วย้อนกลับ | อุณหภูมิการทํางาน | -40 °C ~ 125 °C |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 16-WQFN แผ่นสัมผัส, CSP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 16-แอลเอฟซีเอสพี (4x4) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ADP1753ACPZ-R7 | IC REG LIN POS ADJ 800MA 16LFCSP | |
| ADP1755ACPZ-R7 | IC REG LIN POS ADJ 1.2A 16LFCSP | |
| ADP1740ACPZ-2.5-R7 | IC REG LINEAR 2.5V 2A 16LFCSP | |
| ADP1752ACPZ-1.2-R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-1.1-R7 | IC REG LINEAR 1.1V 800MA 16LFCSP | |
| ADP1752ACPZ-1.5-R7 | IC REG LINEAR 1.5V 800MA 16LFCSP | |
| ADP1754ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1.2A 16LFCSP | |
| ADP1752ACPZ-1.0-R7 | IC REG LINEAR 1V 800MA 16LFCSP | |
| ADP1752ACPZ-2.5-R7 | IC REG LINEAR 2.5V 800MA 16LFCSP | |
| ADP1752ACPZ-1.8-R7 | IC REG LINEAR 1.8V 800MA 16LFCSP | |
| ADP1754ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.0-R7 | IC REG LINEAR 1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1.2A 16LFCSP | |
| ADP1740ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 16LFCSP | |
| ADP1740ACPZ-1.5-R7 | IC REG LINEAR 1.5V 2A 16LFCSP | |
| ADP1740ACPZ-1.0-R7 | IC REG LINEAR 1V 2A 16LFCSP | |
| ADP1740ACPZ-1.1-R7 | IC REG LINEAR 1.1V 2A 16LFCSP | |
| ADP1740ACPZ-1.2-R7 | IC REG LINEAR 1.2V 2A 16LFCSP | |
| ADP1741ACPZ-R7 | IC REG LINEAR POS ADJ 2A 16LFCSP | |
| ADP1740ACPZ-1.8-R7 | IC REG LINEAR 1.8V 2A 16LFCSP | |
| ADP1752ACPZ-1.25R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-0.75R7 | IC REG LIN 0.75V 800MA 16LFCSP | |
| ADP1754ACPZ-0.75R7 | IC REG LINEAR 0.75V 1.2A 16LFCSP | |
| ADP1740ACPZ-0.75R7 | IC REG LINEAR 0.75V 2A 16LFCSP | |
| ADP1755ACPZ | ADP1755ACPZ |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
ADP1752/ADP1753 เป็นตัวควบคุม CMOS แบบเส้นตรงที่ขาดความสามารถ (LDO) ที่ทํางานจาก 1.6 V ถึง 3.6 V และให้กําลังไฟออกสูงสุด 800 mAVIN / VOUT LDOs ต่ําเหล่านี้เป็นที่เหมาะสมสําหรับการกําหนดรูปแบบ FPGA นาโนเมตรที่ทํางานจาก 2.5 V ลดลงไป 1.8 V I / O รีลและสําหรับการให้พลังงานแรงดันแกนลดลง 0.75 V. โดยใช้สถาปัตยกรรมพิเศษที่มีความก้าวหน้า พวกเขาให้อัตราการปฏิเสธพลังงานสูง (PSRR) และเสียงเสียงต่ําและได้รับการตอบสนองเส้นที่ดีและภาระชั่วคราวที่มีเพียงเล็ก ๆ น้อย ๆ.7 μF เครื่องประกอบผลิตเซรามิก
ลักษณะ
กระแสออกสูงสุด: 0.8 Aระยะความกระชับกําลังเข้า: 1.6V ถึง 3.6V
กระแสปิดต่ํา: < 2 μA
ความดันตกต่ํามาก: 70 mV @ 0.8 A โหลด
ความแม่นยําเบื้องต้น: ± 1%
ความแม่นยําในเส้น, ความจุและอุณหภูมิ: ± 2%
7 ตัวเลือกไฟฟ้าออกแบบคงที่ด้วยการเริ่มต้นอ่อน 0.75 V ถึง 2.5 V (ADP1752)
ตัวเลือกความแรงออกปรับได้ด้วยการเริ่มต้นอ่อน 0.75 V ถึง 3.3 V (ADP1753)
PSRR สูง 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms ที่กําลังการออก 0.75 V
มั่นคงกับตัวประกอบการออกเซรามิกขนาดเล็ก 4.7 μF
ความตอบสนองที่ดีเยี่ยมกับภาระและสาย
ป้องกันการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับการปรับระดับ
ตัวชี้วัดพลังงานดี
เอนกประสงค์ที่ควบคุมด้วยล็อกิก
การป้องกันกระแสไฟฟ้ากลับ
การใช้งาน
คอมพิวเตอร์เซอร์เวอร์องค์ประกอบความจํา
อุปกรณ์โทรคมนาคม
อุปกรณ์เครือข่าย
อุปกรณ์ DSP/FPGA/ไมโครโพเซอร์
อุปกรณ์อุปกรณ์ / ระบบเก็บข้อมูล
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนลาจ |
| ประเภทสินค้า | เครื่องปรับความแรงดันแบบเส้นตรง |
| Mfr | Analog Devices Inc. (บริษัทอุปกรณ์แอนาล็อก) |
| ซีรี่ย์ | - |
| แพ็คเกจ | เทป & รีล (TR) เทปตัด (CT) ดิจิ-รีล® |
| สถานะสินค้า | กิจกรรม |
| การตั้งค่าผลิต | สะสม |
| ประเภทผลิต | ปรับได้ |
| จํานวนผู้กํากับ | 1 |
| ความดันเข้าสูงสุด | 3.6V |
| โวลเตชั่น-ออก-มิน-คง | 0.75V |
| ความดันออกสูงสุด | 3.3V |
| โลเตจ-ดรอป-แม็กซ์ | 0.14V @ 800mA |
| ปัจจุบัน-ออก | 800mA |
| ปัจจุบัน-สงบ-Iq | 800 μA |
| ปัจจุบัน-การให้บริการ-สูงสุด | 1.2 mA |
| PSRR | 65dB ~ 51dB (1kHz ~ 100kHz) |
| ลักษณะการควบคุม | เปิดพลังงานดี เริ่มต้นอ่อน |
| คุณสมบัติการป้องกัน | มากกว่ากระแสมากกว่าอุณหภูมิ ความขั้วตรงข้าม |
| อุณหภูมิการทํางาน | -40 °C ~ 125 °C |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่องกล่อง | 16-WQFN CSP Pad ที่เปิดเผย |
| กล่องเครื่องมือของผู้จัดส่ง | 16-LFCSP (4x4) |
| จํานวนผลิตภัณฑ์ฐาน | ADP1753 |
คําอธิบาย
เครื่องปรับความแรงดันเส้น IC ปรับบวก 1 Output 0.75 V ~ 3 V 800mA 16-LFCSP-WQ (4x4)
LDO Regulator Pos 0.75V ถึง 3V 0.8A 16-pin LFCSP EP T/R
เครื่องควบคุมความกระชับเครียดเส้นตรง 800mA Low-Vin Adj-Vout LDO
