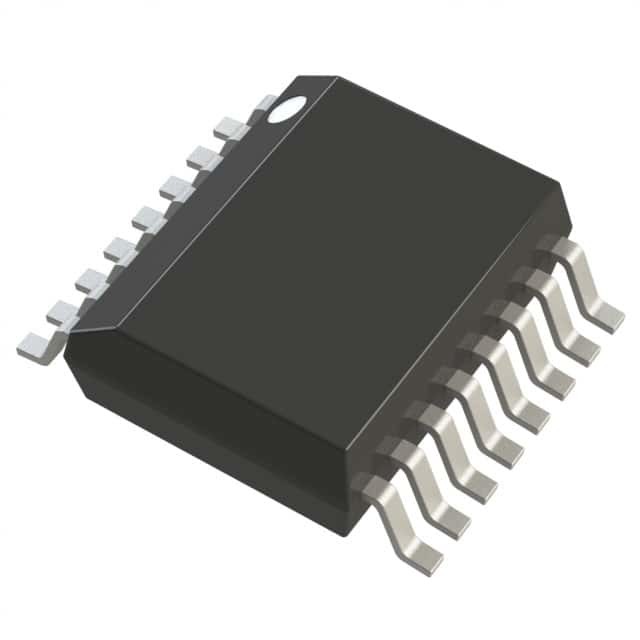

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP อานาล็อกอุปกรณ์ Inc./Maxim Integrated
| ชื่อแบรนด์ | Analog Devices Inc./Maxim Integrated |
|---|---|
| หมายเลขรุ่น | MAX1672EEE+ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | สเต็ปอัพ/สเต็ปดาวน์ | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | บัค, บูสท์ | ประเภทผลิต | ปรับได้ (ตั้งโปรแกรมได้) |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 1.8V |
| โลเตจ - ทางเข้า (สูงสุด) | 11V | ความดัน - ผลิต (นาที/คง) | 1.25V (3.3V, 5.5V) |
| ความดัน - การออก (สูงสุด) | 5.5V | ปัจจุบัน - ผลิต | 300mA |
| ความถี่ - การสลับ | - | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 16-SSOP (0.154", ความกว้าง 3.90 มม.) | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 16-QSOP |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| MAX1672EEE+ | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1705EEE+ | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+ | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX1830EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1831EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX864EEE+T | IC REG CHARGE PUMP INV 16QSOP | |
| MAX864EEE+ | IC REG CHARGE PUMP INV 16QSOP | |
| MAX686EEE+ | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1763EEE+ | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX685EEE+ | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1684EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1842EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1706EEE+ | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1742EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1672EEE+T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX8505EEE+T | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1677EEE+ | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX618EEE+T | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX618EEE+ | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX1970EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1701EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX8505EEE+ | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1685EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1705EEE+T | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+T | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX16975BAEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1700EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1706EEE+T | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1701EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1763EEE+T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1700EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1677EEE+T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE+T | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1831EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1742EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1842EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1684EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1830EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX685EEE+T | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1970EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1672EEE | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1677EEE | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1684EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1700EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1701EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1705EEE | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1706EEE | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1831EEE | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1971EEE | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1672EEE-T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1763EEE-T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1677EEE-T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1685EEE-T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1763EEE | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX768EEE+ | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX768EEE+T | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX16901GEE/V+T | IC REG BUCK 1A 16-QSOP | |
| MAX16901GEE/V+ | IC REG BUCK 1A 16-QSOP | |
| MAX16975AEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+T | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975AEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+ | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975BAEE/V+CG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+TCG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+CFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+TCFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1742EEE | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX8505EEE+TG38 | IC POWER MANAGEMENT | |
| MAX16975BAEE/V+TW | 28V, 1.2A AUTOMOTIVE STEP-DOWN C | |
| MAX16975BAEE/V+W | 28V, 1.2A AUTOMOTIVE STEP-DOWN C |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
MAX1672 ผสมผสานเครื่องแปลง DC-DC ขั้นตอนขึ้นกับตัวควบคุมเส้นตรงเพื่อให้มีการแปลงระดับความดันสูง / ลดอุปกรณ์นี้ให้ความแรงงานออกคงที่สําหรับสัญลักษณ์ที่เข้าที่แตกต่างกันเหนือและต่ํากว่าความแรงงานออก. มีช่วงการเข้า 1.8V ถึง 11V และการออก 3.3V หรือ 5V ที่ตั้งล่วงหน้า. ผลิตยังสามารถตั้งจาก 1.25V ถึง 5.5V โดยใช้ตัวต่อสู้สองตัว. ประสิทธิภาพทั่วไปคือ 85%
ลักษณะ
* การแปลงสเตปอัพ / ดาววอลเตจ* 1.8V ถึง 11V ระยะการเข้า
* 3.3V / 5V หรือระยะความแรงออกปรับได้
* กระแสออก:
300mA ที่ 5V (VIN ≥ 2.5V)
150mA ที่ 5V (VIN ≥ 1.8V)
* อินดูเตอร์ที่เล็กกว่า SEPIC และ Flybacks
* โหลดตัดต่อจาก Input ใน Shutdown
* ไฟฟ้าจากแบตเตอรี่:
85μA (ไม่มีภาระ)
0.1μA (ปิด)
*เครื่องเปรียบเทียบ PGI/PGO แบตเตอรี่ต่ํา
* แพ็คเกจ QSOP 16 ปิน (รอยเท้าเดียวกันกับ SO 8 ปิน)
* ไม่จําเป็นต้องใช้ FETs ภายนอก
* การป้องกันความร้อนและวงจรสั้น
การใช้งาน
อุปกรณ์พกพาที่มีเซลล์เดียวที่ใช้พลังลิตยูมอุปกรณ์มือ 2 เซลล์ ถึง 4 เซลล์ AA แอลคาไลน์
3.3V และระบบความดันต่ําอื่น ๆ
อุปกรณ์ที่ใช้แบตเตอรี่ พร้อมอุปกรณ์ปรับเข้า AC
กล้องดิจิตอล
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | แม็กซิมอินเทกรีท |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | MAX1672 |
| ประเภท | เครื่องแปลงความแรงกด |
| การบรรจุ | กล่องบรรจุอื่น ๆ |
| หน่วยน้ําหนัก | 00.010159 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 16-SSOP (0.154", ความกว้าง 3.90 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ (โปรแกรม) |
| หน้าที่ | ขั้นตอนขึ้น/ขั้นตอนลง |
| กล่องเครื่องมือของผู้จัดส่ง | 16-QSOP |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค บูสต์ |
| การเปลี่ยนความถี่ | - |
| ปัจจุบัน-ออก | 300mA |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 1.25V (3.3V, 5.5V) |
| ความดันออกสูงสุด | 5.5V |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 1.8V |
| ความดันเข้าสูงสุด | 11V |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันออก | 5 V |
| ความดันทางเข้า-MAX | 11 วอล |
| ปัจจุบัน | 150 mA |
| ความดันทางเข้า-MIN | 1.8 วอลต์ |
| การควบคุมภาระ | 00.003 % |
| ส่วน#-ชื่อเล่น | MAX1672 |
| กล่องกล่อง | QSOP-16 |
คําอธิบาย
Buck, Boost Switching Regulator IC โปรแกรมได้ 1.25V (3.3V, 5.5V) 1 การออก 300mA 16-SSOP (0.154", 3.90mm ความกว้าง
เครื่องควบคุมความกระชับ - เครื่องควบคุมการสลับ Step-up/Down
