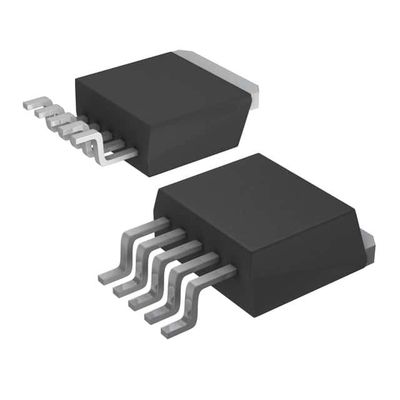

AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 ไดโอเดสรวม
| ชื่อแบรนด์ | Diodes Incorporated |
|---|---|
| หมายเลขรุ่น | AP1506-50K5G-13 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ที่ตายตัว |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 4.5V |
| โลเตจ - ทางเข้า (สูงสุด) | 22V | ความดัน - ผลิต (นาที/คง) | 5V |
| ความดัน - การออก (สูงสุด) | - | ปัจจุบัน - ผลิต | 3A |
| ความถี่ - การสลับ | 150kHz | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | TO-263-6, D²Pak (5 Leads + Tab), TO-263BA | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | TO-263-5 |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| AP1506-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-12K5L-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-K5G-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1512A-33K5L-U | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-12K5G-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-50K5G-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1512-12K5L-13 | IC REG BUCK 12V 2A TO263-5 | |
| AP1512-12K5L-U | IC REG BUCK 12V 2A TO263-5 | |
| AP1506-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1501A-50K5L-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1501A-K5L-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1501-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1506-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1506-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1512-33K5L-13 | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512A-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-K5L-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-13 | IC REG BUCK ADJ 2A TO263-5 | |
| AP1512-33K5L-U | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512-50K5L-U | IC REG BUCK 5V 2A TO263-5 | |
| AP1512A-12K5L-U | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-50K5L-U | IC REG BUCK 5V 3A TO263-5 | |
| AP1512A-K5L-U | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-U | IC REG BUCK ADJ 2A TO263-5 | |
| AP1506-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-3.3TRE1 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP3003S-5.0TRE1 | IC REG BUCK 5V 3A TO263-5 | |
| AP3003S-ADJTRE1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP3003S-12TRE1 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-ADJTRG1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1506-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1512-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1501-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1506-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-33K5G-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-50K5L-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1512-50K5L-13 | IC REG BUCK 5V 2A TO263-5 | |
| AP1506-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-33K5L-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
ซีรี่ย์ AP1506 เป็น IC แบบโมโนลิธที่ออกแบบมาเพื่อการแปลง DC / DC ขั้นต่ํา และมีความสามารถในการขับเคลื่อนภาระ 3A โดยไม่ต้องใช้ทรานซิสเตอร์ภายนอกพื้นที่ในบอร์ดสามารถประหยัดได้ง่าย.ฟังก์ชันปิดภายนอกสามารถควบคุมโดยระดับตรรกะและจากนั้นเข้าสู่โหมดรอคอยการชดเชยภายในทําให้การควบคุมการตอบสนองมีสายที่ดีและการกํากับภาระโดยไม่ต้องออกแบบภายนอกในส่วนของการทํางานที่คุ้มกัน การปิดอุณหภูมิคือการป้องกันการทํางานที่เกินอุณหภูมิจากความเสียหาย และขั้นปัจจุบันคือการป้องกันการทํางานที่เกินปัจจุบันของสวิทช์ออก
ลักษณะ
• กระแสไฟฟ้าออก 3.3V, 5V, 12V และรุ่นออกปรับ• ระยะความดันออกแบบปรับได้ 1.23V ถึง 18V + 4%
• 150KHz + 15% ความถี่ที่คง
• โหมดแรงดัน การควบคุม PWM ที่ไม่สมอง
• ป้องกันการปิดความร้อนและการป้องกันความเร็ว
• ติด / ปิด การควบคุมการปิด
• ความดันการทํางานสามารถสูงถึง 22V
•กระแสแรงผลิต: 3A
• แพ็คเกจไร้หมู: TO263-5L และ TO220-5L ((R)
• TO263-5L และ TO220-5L ((R): มีในสีเขียว
สารผสมการพิมพ์ (ไม่ Br, Sb)
• โหมดรอคอยพลังงานต่ํา
• ทรานซิสเตอร์สลับในชิป
• ปรับปรุงปลายที่ไม่มีหมู/สอดคล้องกับ RoHS (หมายเหตุ 1)
การใช้งาน
• เครื่องปรับระดับการทํางานที่ประหยัด• เครื่องควบคุมการสลับบนบัตร
• ตัวแปลงบวกเป็นลบ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ไดโอเดสอินคอร์เปอร์ |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | - |
| การบรรจุ | การบรรจุอื่น ๆ |
| กล่องกล่อง | TO-263-6, D2Pak (5 Lead + Tab), TO-263BA |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | TO-263-5 |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 150kHz |
| ปัจจุบัน-ออก | 3A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 5V |
| ความดันออกสูงสุด | - |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 4.5V |
| ความดันเข้าสูงสุด | 22V |
คําอธิบาย
Buck Switching Regulator IC โบสิตคงที่ 5V 1 Output 3A TO-263-6, D?Pak (5 Leads + Tab), TO-263BA
Conv DC-DC 4.5V ถึง 22V Step Down Single-Out 5V 3A 6-Pin ((5+Tab) TO-263 T/R
