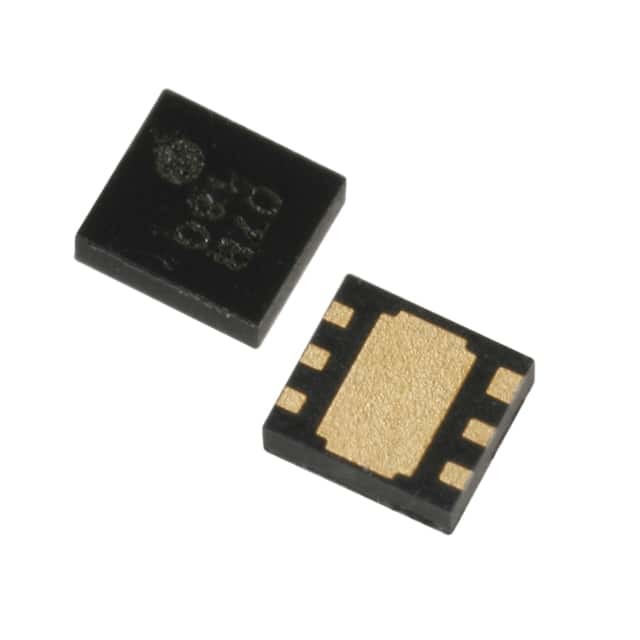

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC Torex Semiconductor จํากัด

คําอธิบายทั่วไป

XC9206/XC9207/XC9208 ซีรีย์คือกลุ่มของ DC / DC เครื่องแปลงที่มีการสร้างใน 0.4Ω P-ช่องไดรเวอร์ทรานซิสเตอร์, นําเสนอในแพคเกจ SOT-25.ICs ได้ถูกออกแบบมาเพื่อให้มีประสิทธิภาพสูงและการจําหน่ายพลังงานที่มั่นคง ด้วยกระแสไฟฟ้าออก 500mA โดยใช้แค่โค้ล, ไดโอ้ดและสองคอนเดเซนเตอร์เซรามิกเชื่อมต่อภายนอก
ความดันการทํางานขั้นต่ําของ XC9206/9207 คือ 1.8V และ 2.0V สําหรับ XC9208 ความดันการออกสามารถโปรแกรมภายในในช่วง 0.9V ถึง 4.0V ในขั้นตอน 100mV (ความแม่นยํา: ± 2.0%)ความถี่การสั่นสะเทือนสามารถเลือกได้จาก 300kHz, 600kHz และ 1.2MHz เพื่อให้สามารถเลือกความถี่ที่เหมาะสมที่สุดกับการใช้งานเฉพาะของคุณ แต่ละชุดมีโหมดการทํางานที่แตกต่างกัน: การควบคุม PWM (ชุด XC9206)การควบคุมการสลับ PWM/PFM อัตโนมัติ (XC9207 ซีรีส์) และการควบคุมการสลับ PWM/PFM มือสอง (XC9208 ซีรีส์)ซีรี่ย์นี้ให้การตอบสนองที่ผ่านไปอย่างรวดเร็ว, กระแสต่ําและประสิทธิภาพสูงในช่วงของภาระทั้งหมด (จากภาระเบาไปยังสภาพปัจจุบันผลิตสูง)การเริ่มต้นอ่อนและปัจจุบันการควบคุมฟังก์ชันถูกปรับปรุงภายในระหว่างการรอคอย, วงจรทั้งหมดถูกปิดเพื่อลดการบริโภคปัจจุบันต่ําสุด 1.0μA หรือต่ํากว่าทรานซิสเตอร์ไดรเวอร์ช่อง P ภายในถูกบังคับปิดเมื่อความดันการเข้ากลายเป็น 1.4V หรือต่ํากว่า

■ ลักษณะ

ไดรฟอร์ P-ch Tr. บิดใน: ON ความต้านทาน 0.4Ω
ระยะความแรงออก: 0.9V ~ 4.0V (เพิ่มขึ้น 100mV) ความแม่นยําความแรงออกคงที่ ± 2%
ความถี่ของการสั่นสะเทือน: 300kHz, 600kHz, 1.2MHz ความถี่ของการสั่นสะเทือนคงที่ ความแม่นยํา ± 15%
ปฏิบัติการรอคอย: Istb = 1μ A (MAX.)
จํากัดกระแสใน: 600mA
ระยะความดันทางเข้า: 1.8V ~ 6.0V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
กระแสออก: 500mA
อัตราการจ้างสูงสุด: 100%
การควบคุมการสลับ PWM/PFM (XC9207 / XC9208)
เครื่องปรับความแข็งเซรามิก
วงจรการเริ่มต้นอ่อน
แพ็คเกจเล็ก: SOT-25

■ การใช้งาน

● โทรศัพท์มือถือ
(PDC, GSM, CDMA, IMT2000 ฯลฯ)
● PDA, โมเดมสื่อสารพกพา
● เกมส์ พกพา
● กล้องถ่ายภาพ
● โทรศัพท์ไร้ สาย
● คอมพิวเตอร์ หนังสือบันทึก
