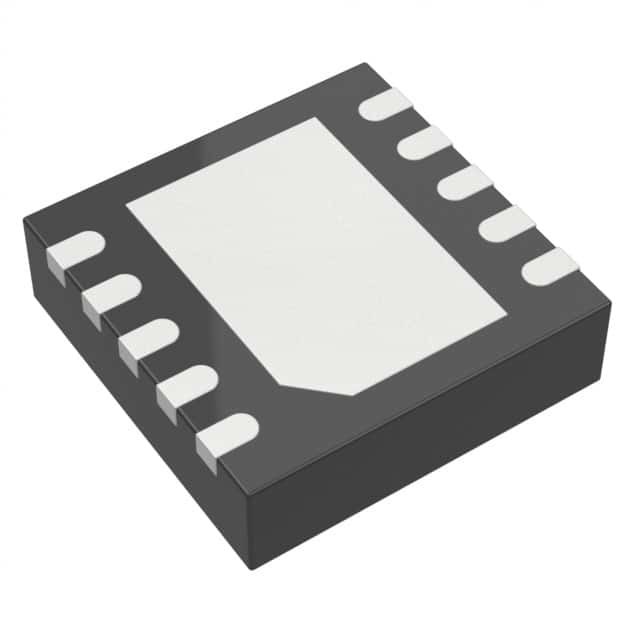

ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP อานาล็อกอุปกรณ์ Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | ADP5302ACPZ-1-R7 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ตั้งโปรแกรมได้ |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 2.15V |
| โลเตจ - ทางเข้า (สูงสุด) | 6.5V | ความดัน - ผลิต (นาที/คง) | 0.8V |
| ความดัน - การออก (สูงสุด) | 5V | ปัจจุบัน - ผลิต | 50mA, 500mA |
| ความถี่ - การสลับ | 2เมกะเฮิรตซ์ | วงจรเรียงกระแสแบบซิงโครนัส | ใช่ |
| อุณหภูมิการทํางาน | -40°C ~ 125°C (TJ) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | แผ่นสัมผัส 10-VFDFN, CSP | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 10-LFCSP-WD (3x3) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ADP5302ACPZ-1-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP2120ACPZ-R7 | IC REG BUCK ADJ 1.25A 10LFCSP | |
| ADP2119ACPZ-R7 | IC REG BUCK ADJ 2A 10LFCSP | |
| ADP2503ACPZ-R7 | IC REG BCK BST ADJ 600MA 10LFCSP | |
| ADP2504ACPZ-5.0-R7 | IC REG BCK BST 5V 1A 10LFCSP | |
| ADP2503ACPZ-3.3-R7 | IC REG BCK BST 3.3V 10LFCSP | |
| ADP5304ACPZ-1-R7 | IC REG BUCK PROG 50MA 10LFCSP | |
| ADP5300ACPZ-1-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP5300ACPZ-3-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP2503ACPZ-4.5-R7 | IC REG BCK BST 4.5V 10LFCSP | |
| ADP5304ACPZ-2-R7 | IC REG BUCK PROG 50MA 10LFCSP | |
| ADP2230ACPZ-R7 | IC REG BUCK ADJ 800MA DL 10LFCSP | |
| ADP5300ACPZ-4-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP5302ACPZ-3-R7 | 50MA/500MA ULP BUCK VINOK ST VOU | |
| ADP5302ACPZ-2-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP2120ACPZ-1.8-R7 | IC REG BUCK 1.8V 1.25A 10LFCSP | |
| ADP2120ACPZ-1.2-R7 | IC REG BUCK 1.2V 1.25A 10LFCSP | |
| ADP1614ACPZ-R7 | IC REG BOOST ADJ 3A 10LFCSP | |
| ADP1614ACPZ-650-R7 | IC REG BOOST ADJ 4A 10LFCSP | |
| ADP5300ACPZ-2-R7 | IC REG BUCK PROG 10LFCSP | |
| ADP1614ACPZ-1.3-R7 | IC REG BOOST ADJ 4A 10LFCSP | |
| ADP2119ACPZ-1.2-R7 | IC REG BUCK 1.2V 2A 10LFCSP | |
| ADP2119ACPZ-1.8-R7 | IC REG BUCK 1.8V 2A 10LFCSP | |
| ADP2119ACPZ-3.3-R7 | IC REG BUCK 3.3V 2A 10LFCSP | |
| ADP2503ACPZ-4.2-R7 | IC REG BCK BST 4.2V 10LFCSP | |
| ADP2503ACPZ-5.0-R7 | IC REG BCK BST 5V 600MA 10LFCSP | |
| ADP2504ACPZ-R7 | IC REG BCK BST ADJ 1A 10LFCSP | |
| ADP2504ACPZ-3.5-R7 | IC REG BCK BST 3.5V 1A 10LFCSP | |
| ADP2504ACPZ-3.3-R7 | IC REG BCK BST 3.3V 1A 10LFCSP | |
| ADP2230ACPZ-1833R7 | IC REG BUCK 1.8V/3.3V DL 10LFCSP | |
| ADP2230ACPZ-1233R7 | IC REG BUCK 1.2V/3.3V DL 10LFCSP | |
| ADP2120ACPZ-3.3-R7 | IC REG BUCK 3.3V 1.25A 10LFCSP | |
| ADP2120ACPZ-1.0-R7 | IC REG BUCK 1V 1.25A 10LFCSP | |
| ADP2120ACPZ-1.5-R7 | IC REG BUCK 1.5V 1.25A 10LFCSP | |
| ADP2120ACPZ-2.5-R7 | IC REG BUCK 2.5V 1.25A 10LFCSP | |
| ADP2119ACPZ-2.5-R7 | IC REG BUCK 2.5V 2A 10LFCSP | |
| ADP2119ACPZ-1.5-R7 | IC REG BUCK 1.5V 2A 10LFCSP | |
| ADP2119ACPZ-1.0-R7 | IC REG BUCK 1V 2A 10LFCSP | |
| ADP2230ACPZ-1218R7 | IC REG BUCK 1.2V/1.8V DL 10LFCSP | |
| ADP2504ACPZ-2.8-R7 | IC REG BCK BST 2.8V 1A 10LFCSP | |
| ADP2504ACPZ-4.5-R7 | IC REG BCK BST 4.5V 1A 10LFCSP | |
| ADP2503ACPZ-3.5-R7 | IC REG BCK BST 3.5V 10LFCSP | |
| ADP2504ACPZ-4.2-R7 | IC REG BCK BST 4.2V 1A 10LFCSP | |
| ADP2503ACPZ-2.8-R7 | IC REG BCK BST 2.8V 10LFCSP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
ADP5042 ประกอบด้วยตัวควบคุมการทํางานสูงหนึ่งตัว และตัวควบคุมการเลิกการทํางานต่ําสองตัว (LDO) ใน LFCSP ขนาดเล็ก 20 รายการ เพื่อตอบสนองความต้องการด้านการทํางานและพื้นที่ที่ต้องการความถี่การสลับที่สูงของตัวควบคุมบัค ทําให้สามารถใช้องค์ประกอบภายนอกหลายชั้นเล็ก ๆ และลดพื้นที่แผ่นให้น้อยที่สุด
ลักษณะ
ระยะความกระชับกําลังเข้า: 2.3V ถึง 5.5Vหนึ่ง 0.8 A บั๊ก regulator
สอง LDO 300 mA
กล่อง LFCSP ขนาด 20 โลหะ ขนาด 4 mm × 4 mm
ความแม่นยําของตัวควบคุมเริ่มต้น: ± 1%
การป้องกันความแรงเกินและความร้อน
การเริ่มต้นที่อ่อนแอ
การปิดความดันต่ํา
การตั้งค่าใหม่ของโปรเซสเซอร์ระบายน้ําเปิด พร้อมการติดตามขั้นต่ํา
ความแม่นยําของขั้นต่ํา ± 1.5% ในช่วงความร้อนเต็ม
การกําหนดผลิตการรีเซ็ทที่รับประกันได้ที่ใช้กับ VCC = 1 V
สุนัขเฝ้าระวังคู่สําหรับระบบที่ปลอดภัย
การควบคุม Watchdog 1 เริ่มใหม่
Watchdog 2 กํากับการรีเซ็ตและควบคุมวงจรพลังงาน
รายละเอียดหลักของ Buck
โทปโลยีโหมดปัจจุบันสําหรับการตอบสนองชั่วคราวที่ดี
ความถี่การทํางาน 3 MHz
ใช้อินดูเตอร์และคอนเดสเตอร์หลายชั้นขนาดเล็ก
ปินโหมดเลือกโหมด PWM ที่บังคับหรือ PFM / PSM อัตโนมัติ
รีวิวการทํางาน 100% ระดับการหยุดทํางานต่ํา
ข้อจําแนกหลักของ LDO
VIN ต่ําจาก 1.7 V ถึง 5.5 V
มั่นคงด้วย 1 μF เครื่องประกอบผลิตเซรามิก
PSRR สูง 60 dB PSRR ถึง 1 kHz/10 kHz
เสียงออกที่ต่ํา
110 μV rms เสียงออกแบบที่ VOUT = 2.8 V
ความดันตกต่ํา: 150 mV กับภาระ 300 mA
ระยะอุณหภูมิจุดต่อ -40°C ถึง +125°C
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนลาจ |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | - |
| ประเภท | เครื่องควบคุมการสลับ |
| การบรรจุ | การบรรจุอื่น ๆ |
| สไตล์การติดตั้ง | SMD/SMT |
| ระยะอุณหภูมิการทํางาน | - 40 C ถึง + 125 C |
| กล่องกล่อง | 10-WFDFN พื้นที่เปิดเผย, CSP |
| อุณหภูมิการทํางาน | -40 °C ~ 125 °C (TJ) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | สามารถเขียนโปรแกรมได้ |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | 10-LFCSP-WD (3x3) |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 2MHz |
| ปัจจุบัน-ออก | 50mA, 500mA |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 0.8V |
| ความดันออกสูงสุด | 5V |
| เครื่องปรับสติม | ใช่ |
| ความดันเข้า-นาที | 2.15V |
| ความดันเข้าสูงสุด | 6.5V |
| การปิด | การปิด |
| อุณหภูมิการทํางานสูงสุด | + 125 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันออก | 800 mV ถึง 5 V |
| ปัจจุบันการทํางาน | 425 uA |
| ความดันทางเข้า | 2.15 V ถึง 6.5 V |
| ความดันทางเข้า-MAX | 6.5 วอลต์ |
| ปัจจุบัน | 500 mA |
| อัตราการเปลี่ยนความถี่ | 2 MHz |
| ความดันทางเข้า-MIN | 2.15 วอลต์ |
| ชุดพัฒนาโปรแกรม | ADP5302-EVALZ |
| ความแรงดันไฟฟ้า- นาที | 2.15 วอลต์ |
| กล่องกล่อง | LFCSP-10 |
คําอธิบาย
Buck Switching Regulator IC โปรแกรมได้เป็นบวก 0.8V 1 Output 50mA, 500mA 10-WFDFN แพดที่เปิดเผย, CSP
50 mA/500 mA เครื่องควบคุมความแรงต่ําสุดด้วยเครื่องตรวจความแรงของแบตเตอรี่
เครื่องปรับความแรงกระตุ้น - เครื่องปรับการสลับ 50mA/500mA ULP Buck VINOK w/ OD ST
